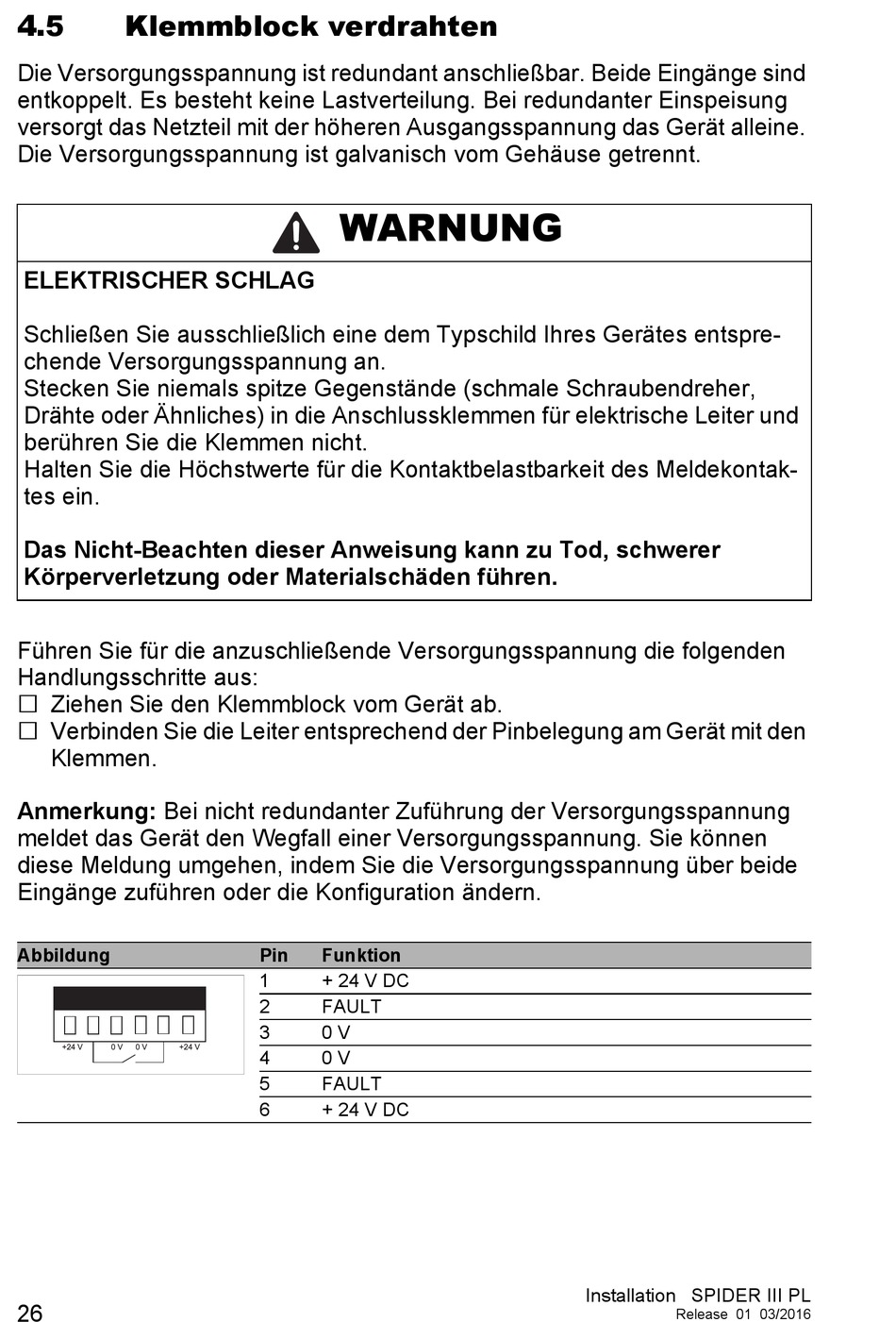

Klemmblock verdrahten
Die Versorgungsspannung ist redundant anschließbar. Beide Eingänge sind
entkoppelt. Es besteht keine Lastverteilung. Bei redundanter Einspeisung
versorgt das Netzteil mit der höheren Ausgangsspannung das Gerät alleine.
Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt.
ELEKTRISCHER SCHLAG
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in die Anschlussklemmen für elektrische Leiter und
berühren Sie die Klemmen nicht.
Halten Sie die Höchstwerte für die Kontaktbelastbarkeit des Meldekontak-
tes ein.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Führen Sie für die anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
Ziehen Sie den Klemmblock vom Gerät ab.
Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
Anmerkung: Bei nicht redundanter Zuführung der Versorgungsspannung
meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können
diese Meldung umgehen, indem Sie die Versorgungsspannung über beide
Eingänge zuführen oder die Konfiguration ändern.
Abbildung
+24 V
0 V
0 V
+24 V
26
WARNUNG
Pin
Funktion
1
+ 24 V DC
2
FAULT
3
0 V
4
0 V
5
FAULT
6
+ 24 V DC
