2.5 Endmontage

2.5.1

Montage der hinteren Abdeckung

Benötigt werden:
Abdeckung hinten HR1C-0002 (131001)
Pin-Abdeckung (131010)
2 Schrauben M2,6x4mm (132003)
2 Schrauben 2x26mm (132013)

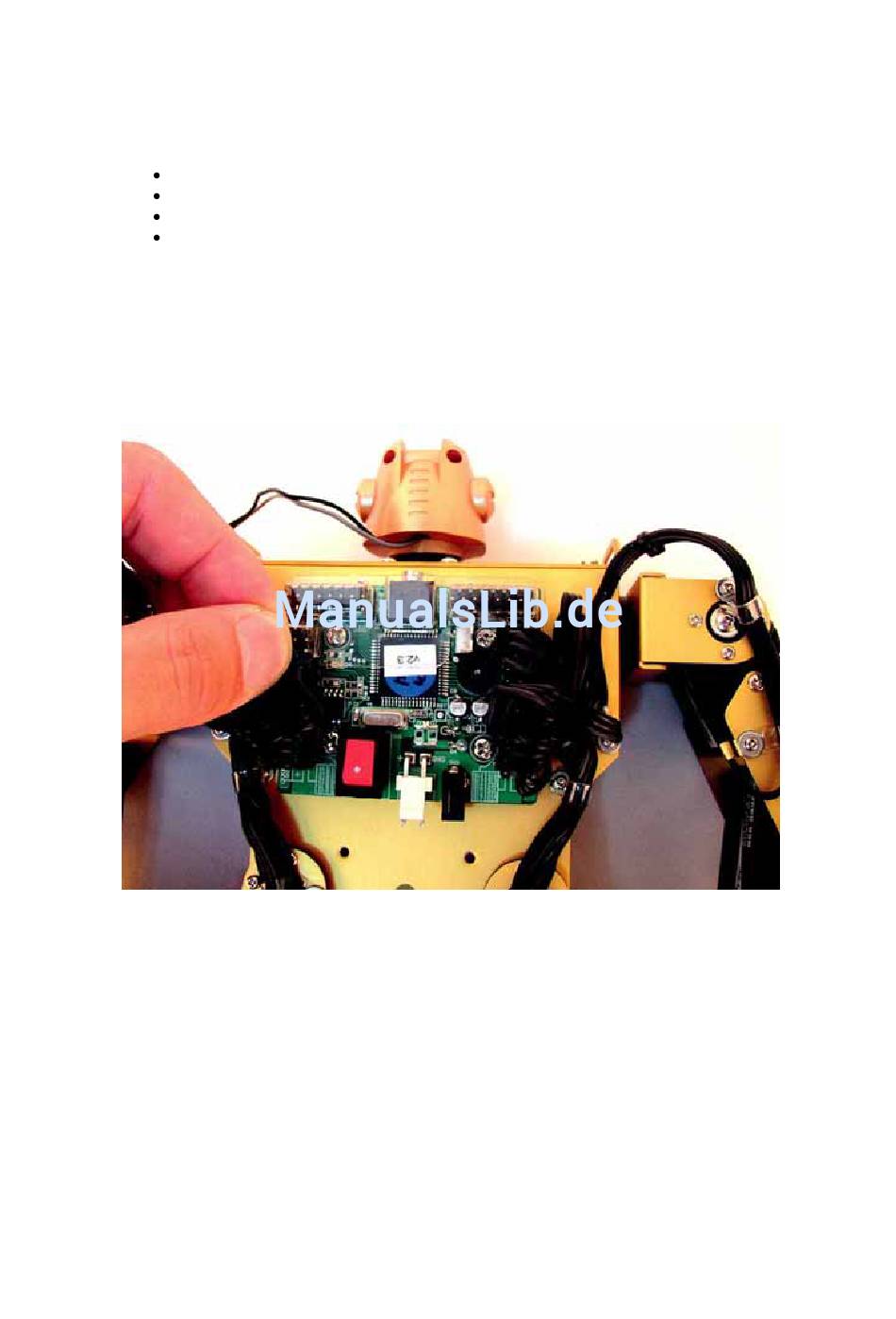

Platzieren Sie die durchsichtige Pin-Abdeckung (131010) auf dem Controller Board wie auf
dem Bild zu sehen.
Legen Sie die hintere Abdeckung auf die Rückseite des Roboters und verschrauben Sie unten
mit zwei Schrauben M2, 6x4 (132003) und oben mit zwei Schrauben 2x26mm (132013).
Achten sie darauf, dass keine Servokabel eingeklemmt und gequetscht werden!
Schieben Sie die längeren Servoleitungen unter den Controller und verlegen Sie die restlichen
Kabel in Schlaufen zwischen den Bauteilen.
35
