2.2.2 Montage des Körper-Vorderteils:
Benötigt werden die folgenden Teile:
1x Servo Nr. 5 (134004)
1x Servo Nr. 7 (134005)
Körper Vorderteil HR1B-0006 (130005)
Die beiden zuvor montierten Schulterelemente mit den Servos Nr.9 und Nr.10
(Schritt 2.2.1)
8 Schrauben M2x4mm (132002)
Entfernen Sie die Abtriebsräder von den beiden Servos.
Befestigen Sie die Servos am Körper Vorderteil HR1B-0006 (130005), dass die Leitungen, wie
im Bild zu sehen, nach innen zeigen. Entfernen sie an den Servos dazu jeweils die zwei nach
außen zeigenden schwarzen Schrauben aus der Oberseite und verschrauben diese jeweils
wieder durch das Körper Vorderteil HR1B-0006.
Anschließend müssen die beiden Abtriebsräder wieder montiert werden.
Montieren Sie die beiden Schulter-Elemente mit jeweils 4 Schrauben M2x4mm (132002) an
das Körper Vorderteil HR1B-0006.

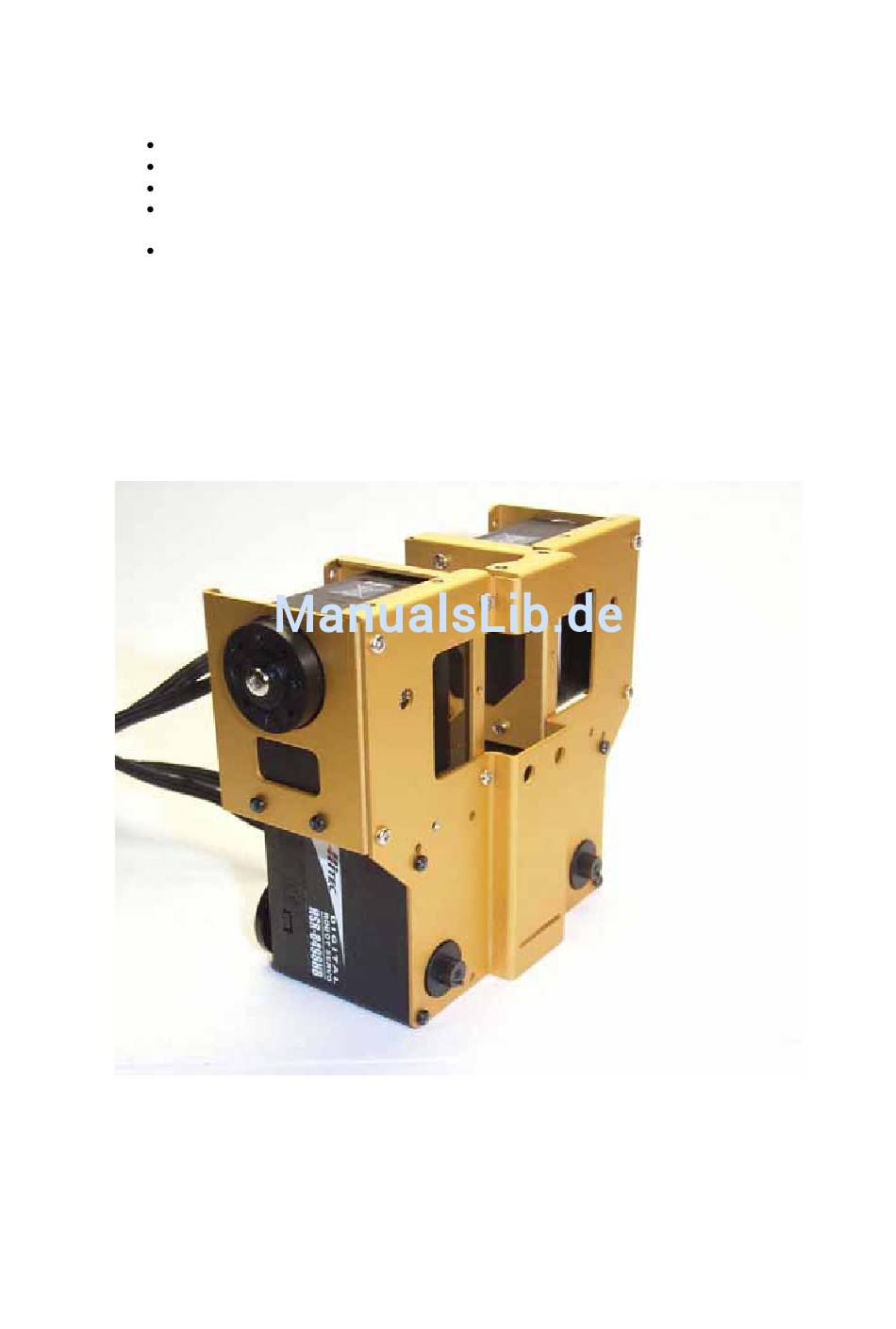

Die Servoleitungen müssen jeweils zur Rückseite des Körpers zeigen (siehe Bild)!
