HITEC ROBONOVA-I Handbuch Seite 31

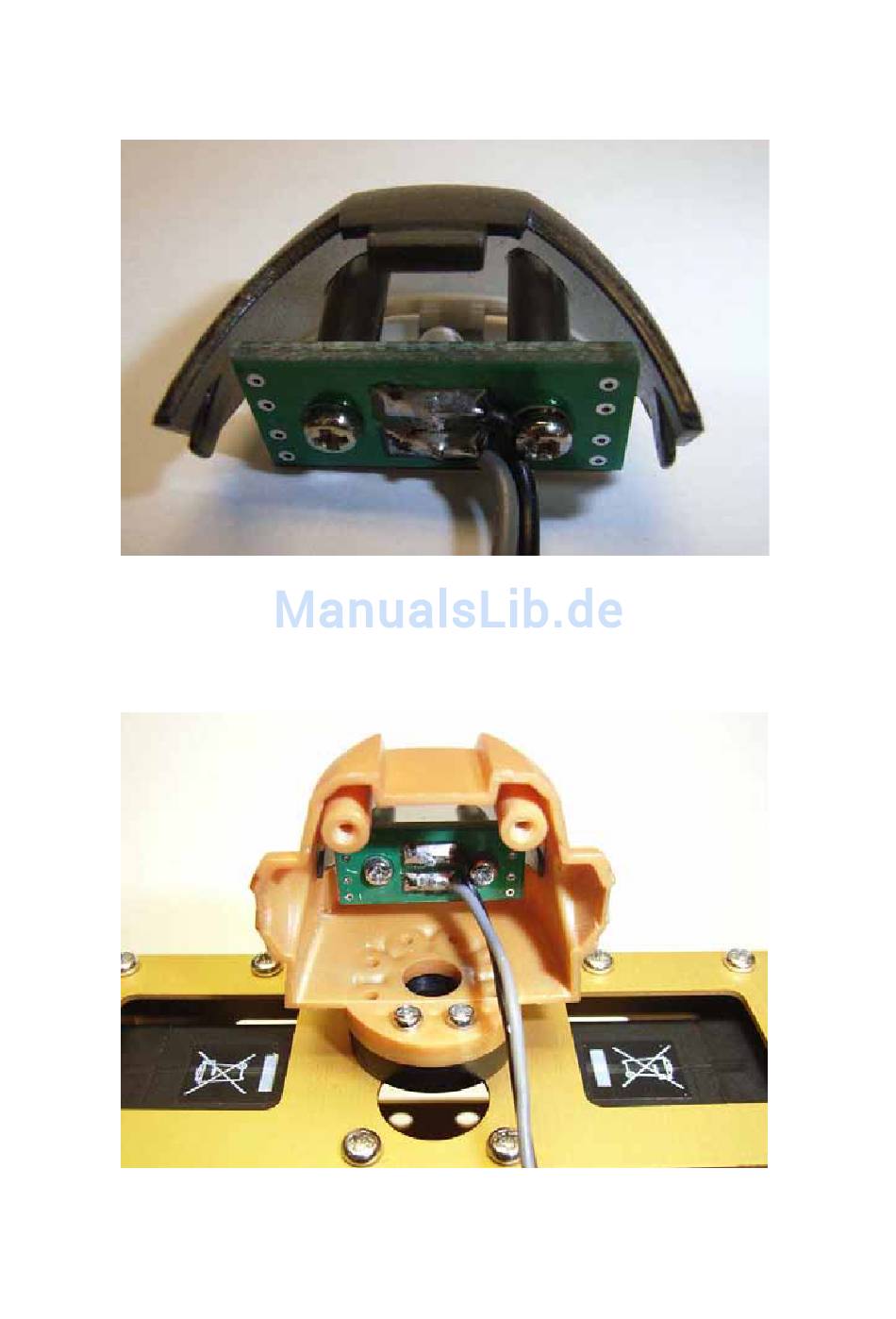

Schrauben sie die LED Platine (136001) mit 2 Schrauben 2x4mm (132007) in das Visier
HR1C-0003 (131003).
Schieben Sie das Visier mit der LED Platine von vorne in das Kopf Vorderteil HR1C-0004
(131004), bis die Haltehaken im Kopf einrasten.
Montieren Sie das Kopf Vorderteil HR1C-0004 (131004) mit zwei Schrauben 2x8mm (13209)
auf das Servogegenlager (wie im Bild unten).
Danach schrauben Sie das Kopf Hinterteil HR1C-0005 (131005) an das Vorderteil. Benutzen
Sie dazu zwei Schrauben 2x5mm (132008).
28
