2.4.3

Leitungsverlegung

Benötigt werden:
28 Kabelbefestigungen (133001)
28 Unterlegscheiben 6 x 2,2 x 0,5mm (132001)
2 Kabelbefestigungen (133003)
8 Kabelbinder (133000)
Verlegen Sie die Servoleitungen so, dass sie unter keinen Umständen an Kanten und Ecken
scheuern oder eingequetscht werden können! Außerdem ist darauf zu achten, dass die
Leitungen dem vollen Bewegungsumfang der Servos folgen können und keine
Zugbelastungen auf die Kabel entstehen!

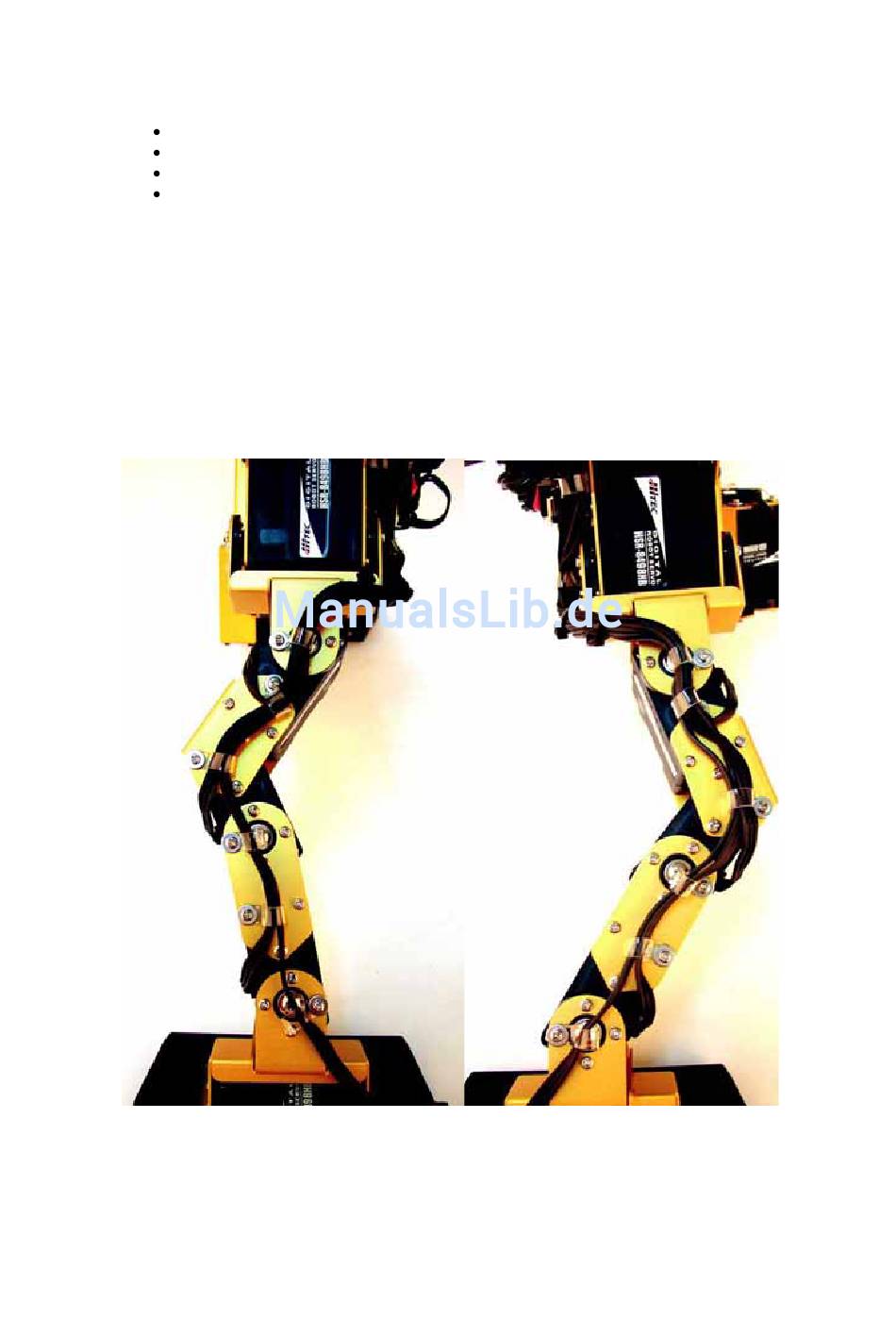

Orientieren Sie sich an den Bildern unten.
Entfernen Sie eine Schraube aus den Servogegenlagern auf der Rückseite des Roboters und
befestigen Sie damit die Kabelbefestigungen (133001) am Roboter. Verwenden Sie zwischen
Schraube und Kabelbefestigung jeweils eine Unterlegscheibe (132001).
Sichern und fixieren Sie die Kabelstränge an Armen und Beinen zwischen den
Kabelbefestigungen mit Kabelbindern (133000).
