Verbindungen Sprunggelenk und Oberschenkel:

Benötigte Bauteile:
vier U-Bleche mit Gewinde HR1B-0001 (130000)
vier U-Bleche ohne Gewinde HR1B-0002 (130001)
16 Schrauben M2 x 4mm (132002)
Achtung: die beiden U-Bleche sind sich sehr ähnlich. Neben dem Hauptunterschied, den
Gewinden, ist bei dem U-Blech mit Gewinde HR1B-0001die seitlich hochgebogene Kante
höher!

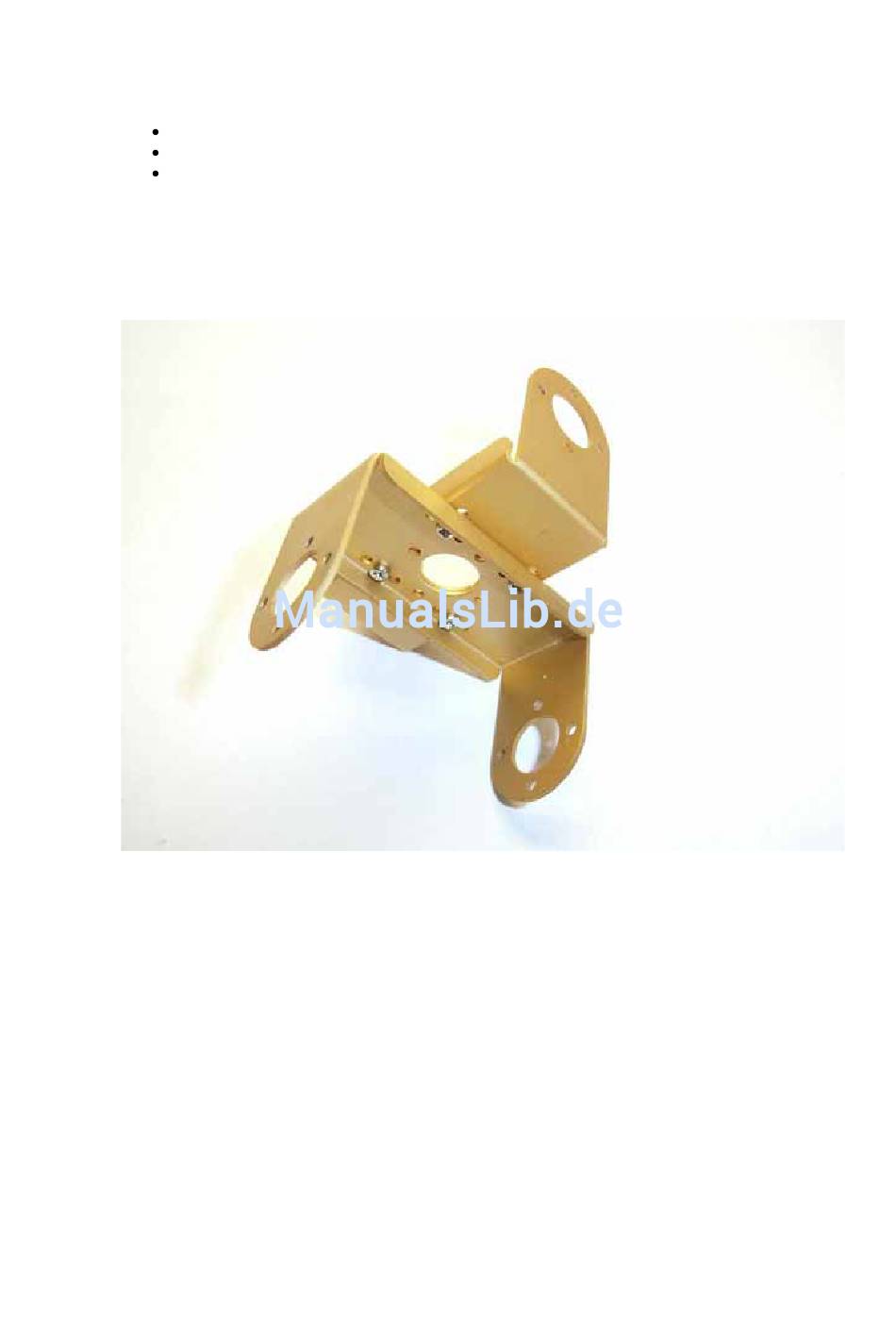

Verschrauben Sie jeweils ein Blech vom Typ HR1B-0001 mit einem Blech HR1B-0002, wie im
Bild zu sehen
