2.3.3 Montage von Kopf und Körper
Es werden die folgenden Teile benötigt:
Servogegenlager HSR8498HA2 (135004)
Körperoberteil HR1B-0007 (130006)
LED Platine (136001)
Visier HR1C-0003 (131003)
Kopf Vorderteil HR1C-0004 (131003)
Kopf Hinterteil HR1C-0005 (131004)
2 Schrauben 2x5mm (132008)
2 Schrauben 2x4mm (132007)
10 Schrauben M2.6x4 (132003)
6 Schrauben 2x8mm (13209)

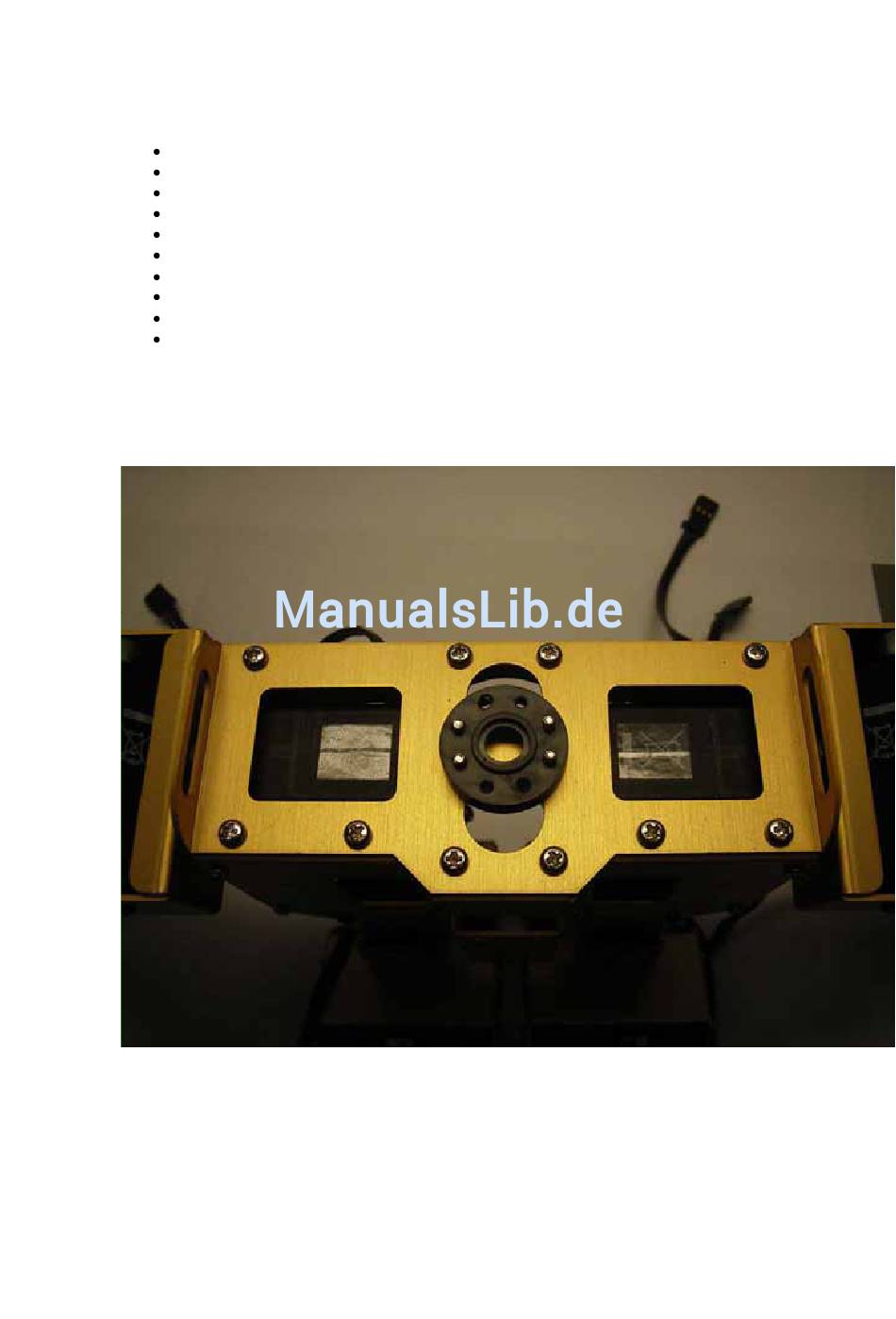

Schrauben Sie das Servogegenlager HSR8498HA2 (135004) mit vier Schrauben 2x8mm
(132008) an das Körperoberteil HR1B-0007 (130006).
Schrauben sie das Körperoberteil HR1B-0007 mit 10 Schrauben M2.6x4 (132003) auf den, in
den Schritten zuvor montierten, Körper.
27
