2.3.2 Montage von Armen und Körper

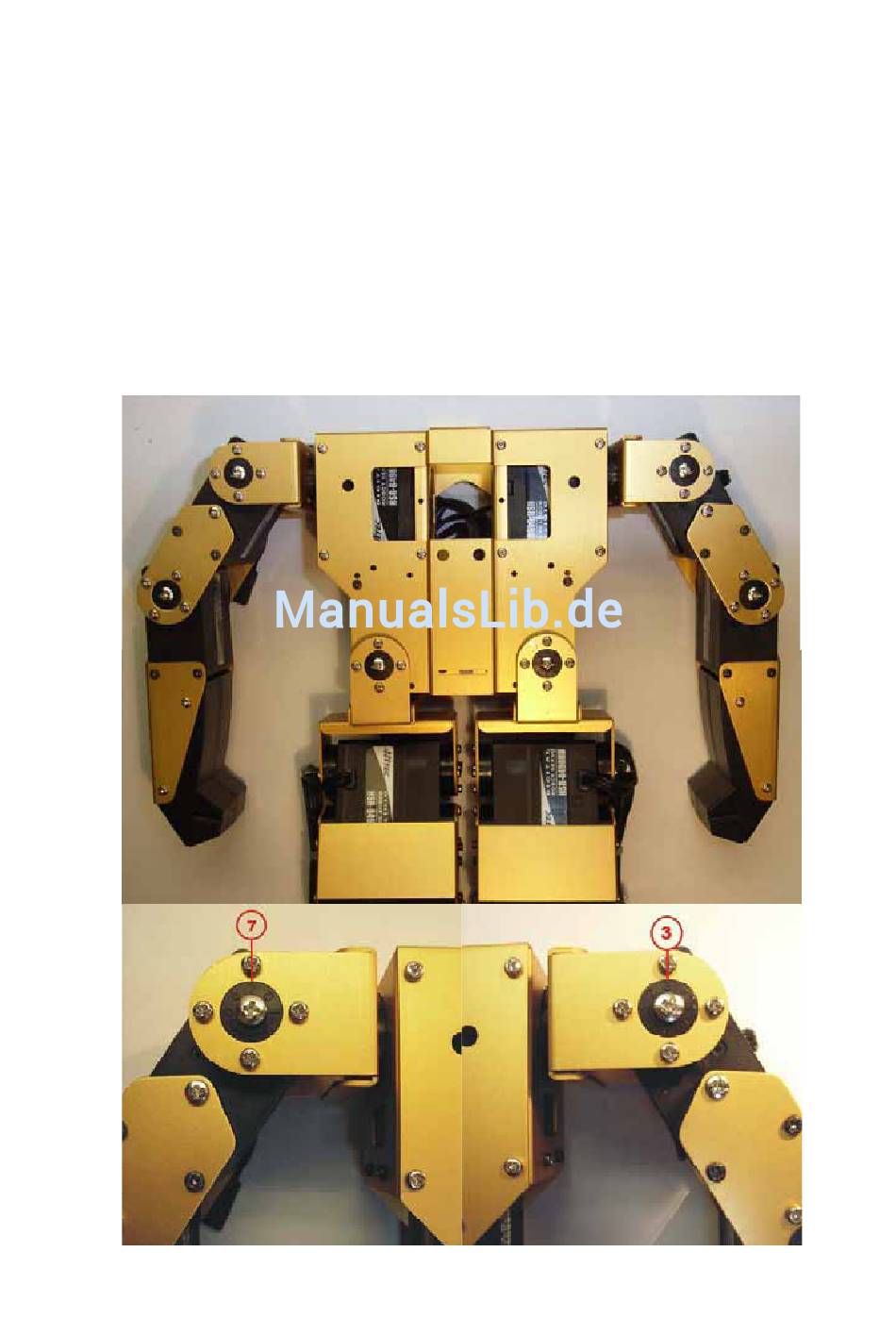

Montieren Sie die vormontierten Baugruppen für Arme und Körper so wie auf dem Bild unten
zu sehen zusammen. Verwenden Sie dazu für jedes Servo je 8 Schrauben 2x4mm (132007)
Achten Sie auf die im Abtriebsrad eingeprägten Nummern. Beim rechten Arm (Servos Nr. 4
und Nr. 12) muss die „Position 7" in 12-Uhr-Stellung stehen, beim linken Arm ( Servos Nr. 2
und Nr. 11) muss die „Position 3" in 12-Uhr-Stellung stehen wenn die Teile wie unten
abgebildet positioniert sind.
Überprüfen Sie nach der Montage bitte, ob sich die Arme so wie vorgesehen bewegen können.
Beide Arme müssen sowohl waagrecht nach vorne und hinten, als auch senkrecht nach oben
und unten schwenken können.
Sollte dies nicht der Fall sein, dann überprüfen sie bitte die korrekte Montage des betroffenen
Servos, insbesondere die Positionen der in den Abtriebsrädern eingeprägten Nummern.
rechts links
