2.1.7

Montage des linken Beins

Die Montage des linken Beins erfolgt auf die selbe Weise wie oben beschrieben und
unterscheidet sich lediglich bei den Nummern der Servos, sowie den eingeprägten Positionen
auf den Abtriebsrädern.
Es kommen die folgenden vormontierten Servos zum Einsatz:
Fußgelenk-Servo Nr. 6
Schienbein-Servo Nr. 4
Oberes und unteres Knie-Servo Nr. 1 und Nr. 4

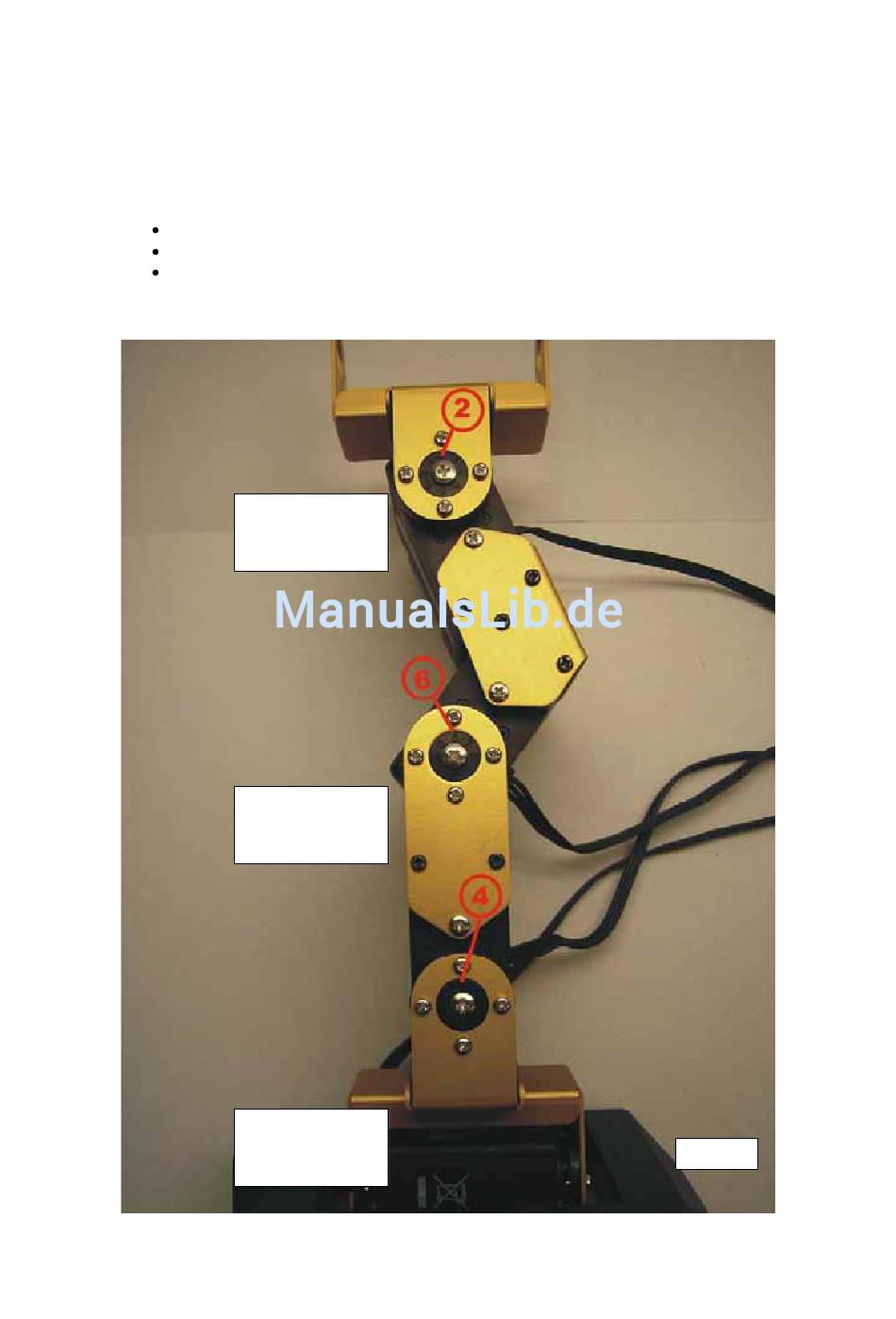

Die Positionen der Nummern auf den Abtriebsrädern entnehmen Sie dem Bild unten
Verbindung von
Oberschenkel
und Knie
Verbindung von
Knie und
Schienbein
Verbindung von
Schienbein und
Sprunggelenk
15
Vorne
