4.3.2 Sonderfälle

Metallische, ungeerdete Rohrleitung

Um Störeinflüsse auf die Messung zu verhindern, wird empfohlen, beide Messaufnehmerflansche
über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch zu verbinden und zu erden. Das
Messumformer- bzw. Messaufnehmeranschlussgehäuse ist über die dafür vorgesehene Erdungs-
klemme auf Erdpotenzial zu legen (Abb. 40).
Achtung!
Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte.
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als
Zubehörteil separat bestellt werden (s. Seite 101):
• DN ≤ 300: Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige Flansch-
beschichtung montiert.
• DN ≥ 350: Das Erdungskabel wird direkt auf die Transport-Metallhalterung montiert.

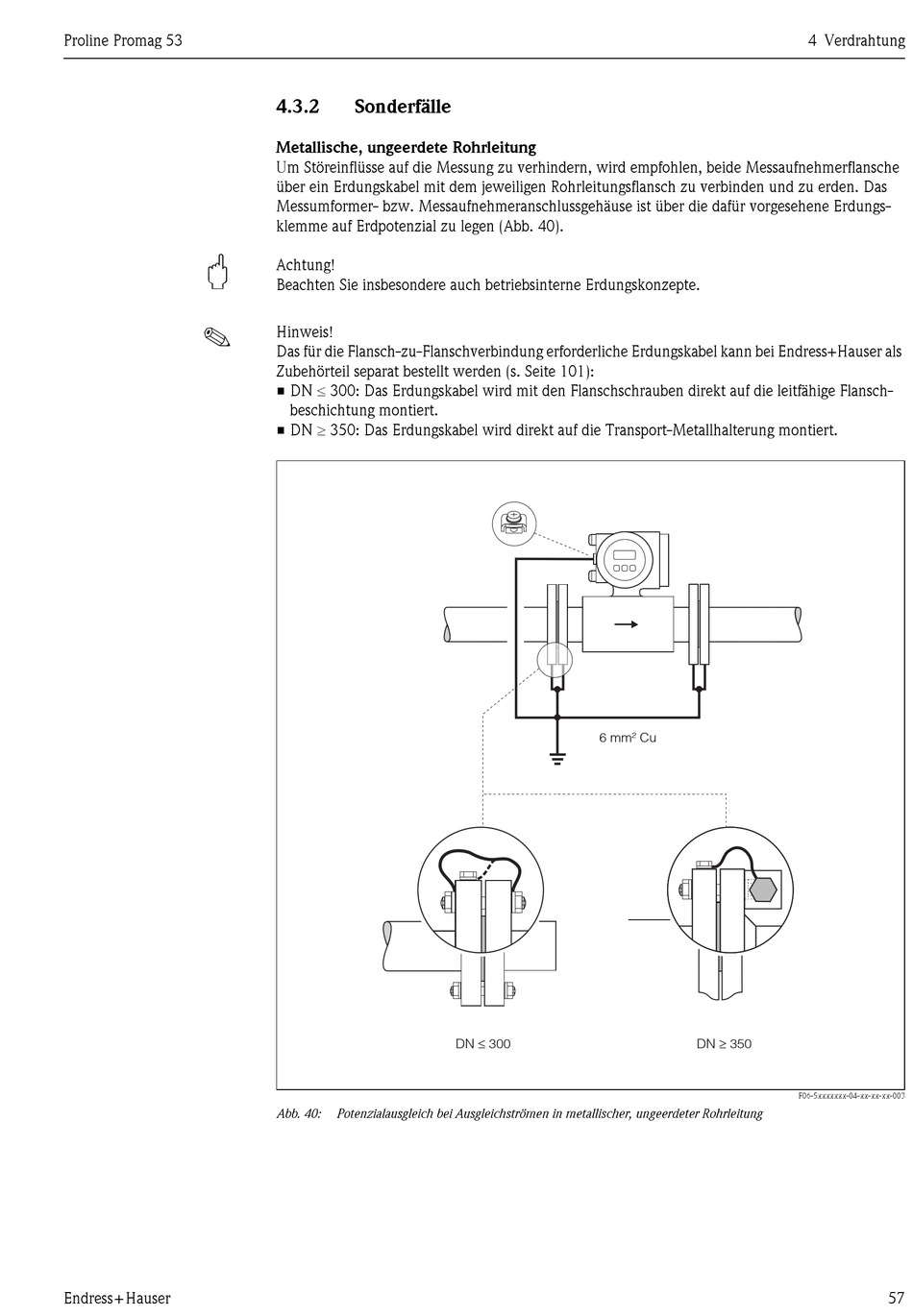

Abb. 40: Potenzialausgleich bei Ausgleichströmen in metallischer, ungeerdeter Rohrleitung
6 mm² Cu
≤
DN 300
4 Verdrahtung
≥
DN 350
F06-5xxxxxxx-04-xx-xx-xx-003
