4 Verdrahtung
"
"
56
4.3

Potenzialausgleich

4.3.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt.
Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
Promag W:
Bezugselektrode standardmäßig vorhanden
Promag P:
• Bezugselektrode standardmäßig bei Elektrodenmaterial 1.4435, Alloy C-22 und Tantal
• Bezugselektrode optional bei Elektrodenmaterial Pt/Rh
Promag H:
• Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht immer eine
elektrische Verbindung zum Messstoff.
• Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich durch die Verwendung von
Erdungsringen sicherzustellen (s. Seite 40). Erdungsringe können über die normale Bestellstruk-
tur oder als Zubehörteile bestellt werden → Seite 101.
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des Messum-
formergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch betriebsinterne
Erdungskonzepte.

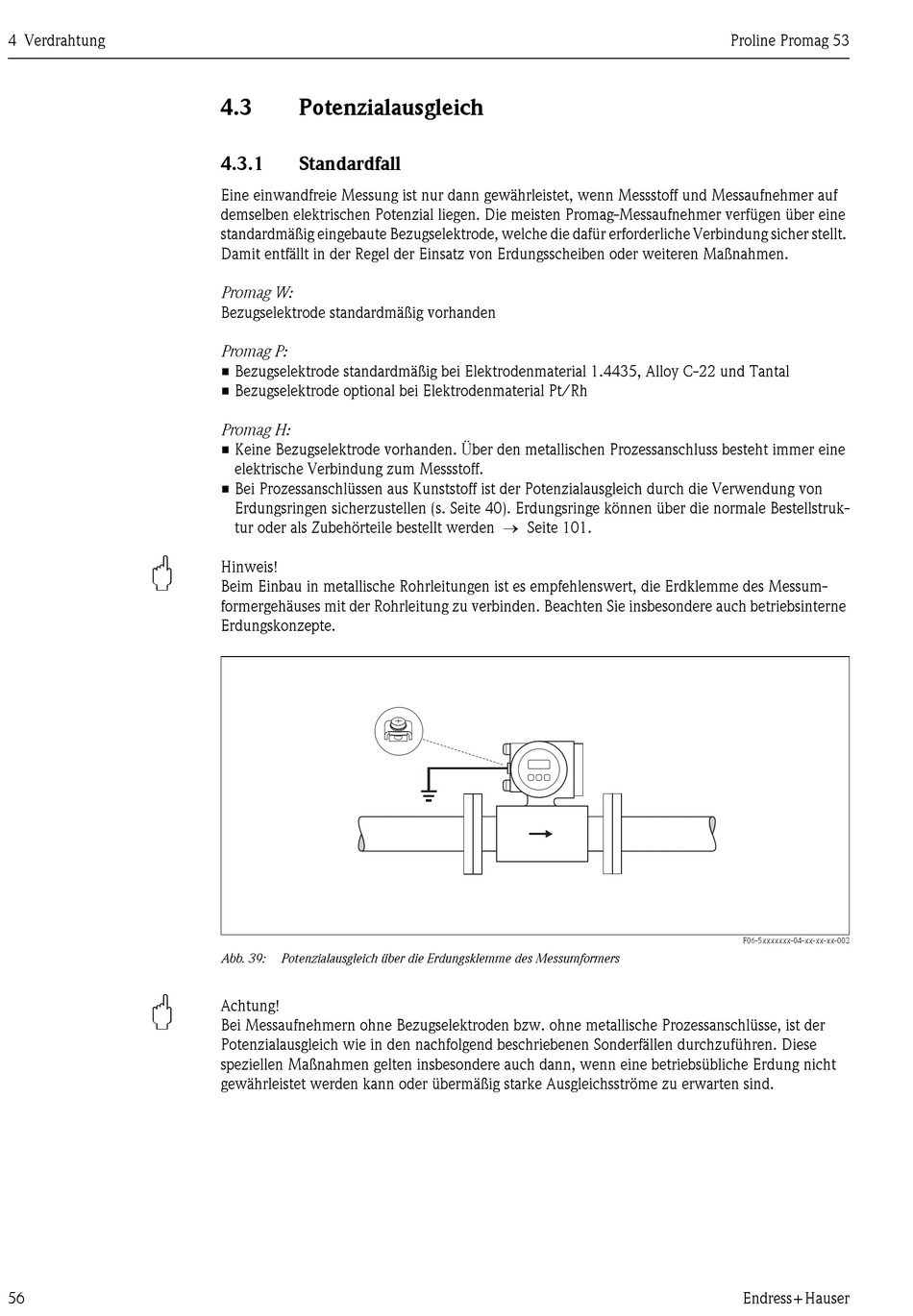

Abb. 39: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessanschlüsse, ist der
Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfällen durchzuführen. Diese
speziellen Maßnahmen gelten insbesondere auch dann, wenn eine betriebsübliche Erdung nicht
gewährleistet werden kann oder übermäßig starke Ausgleichsströme zu erwarten sind.
Proline Promag 53
F06-5xxxxxxx-04-xx-xx-xx-002
