Proline Promag D 400

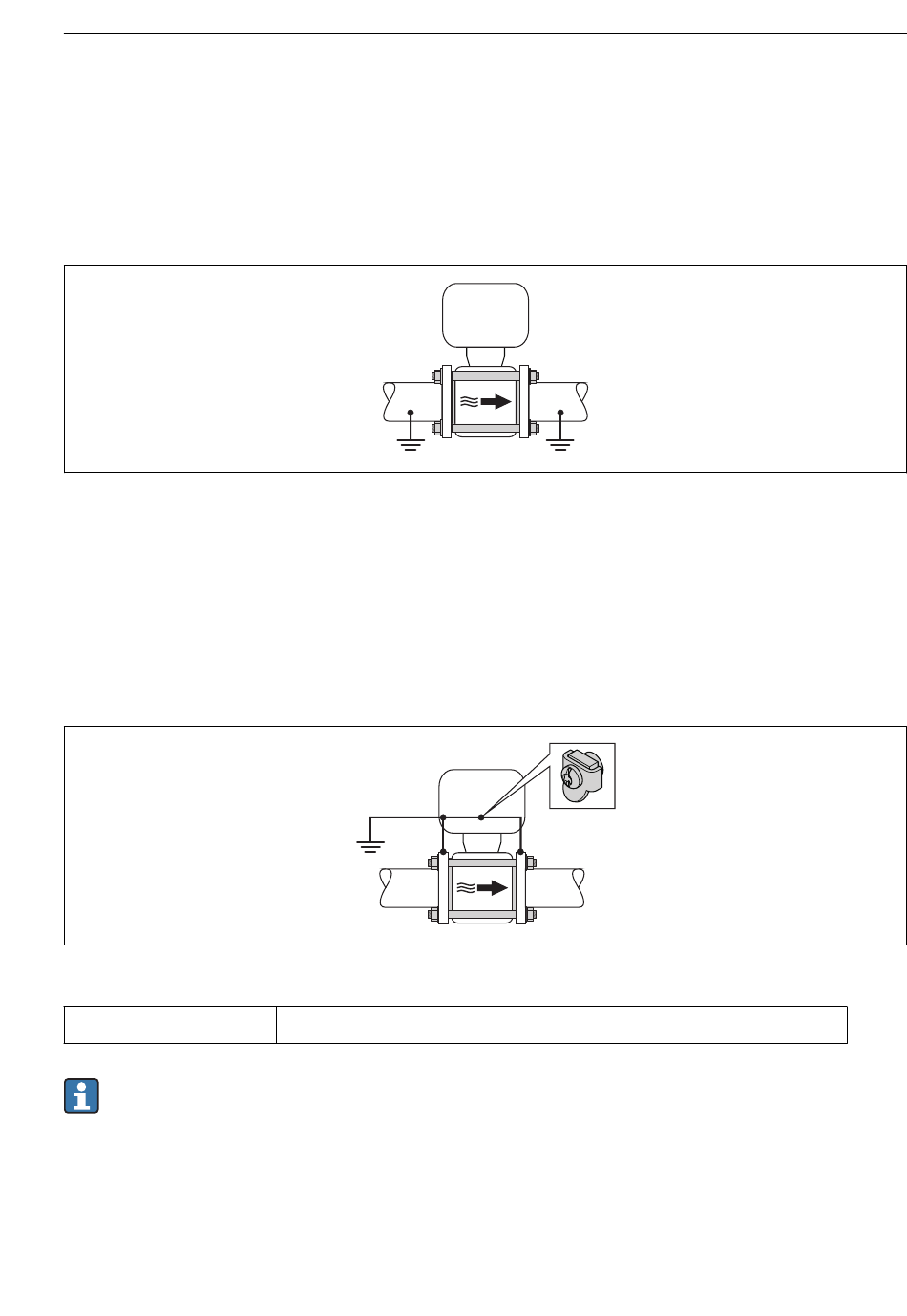

Anschlussbeispiel Standardfall

Metallische, geerdete Rohrleitung

Diese Anschlussart gilt auch:
• Bei Kunststoffrohrleitung
• Bei isolierend ausgekleideter Rohrleitung
Anschlussbeispiele Sonderfälle

Metallische, ungeerdete Rohrleitung ohne Auskleidung

Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Mess-
aufnehmer und nicht auf den Messumformer.

Rohrleitung mit Kathodenschutzeinrichtung

Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
Endress+Hauser
Kupferdraht, mindestens 6 mm 2 (0,0093 in 2 )
Elektrischer Anschluss
A0017516
A0017517
39
