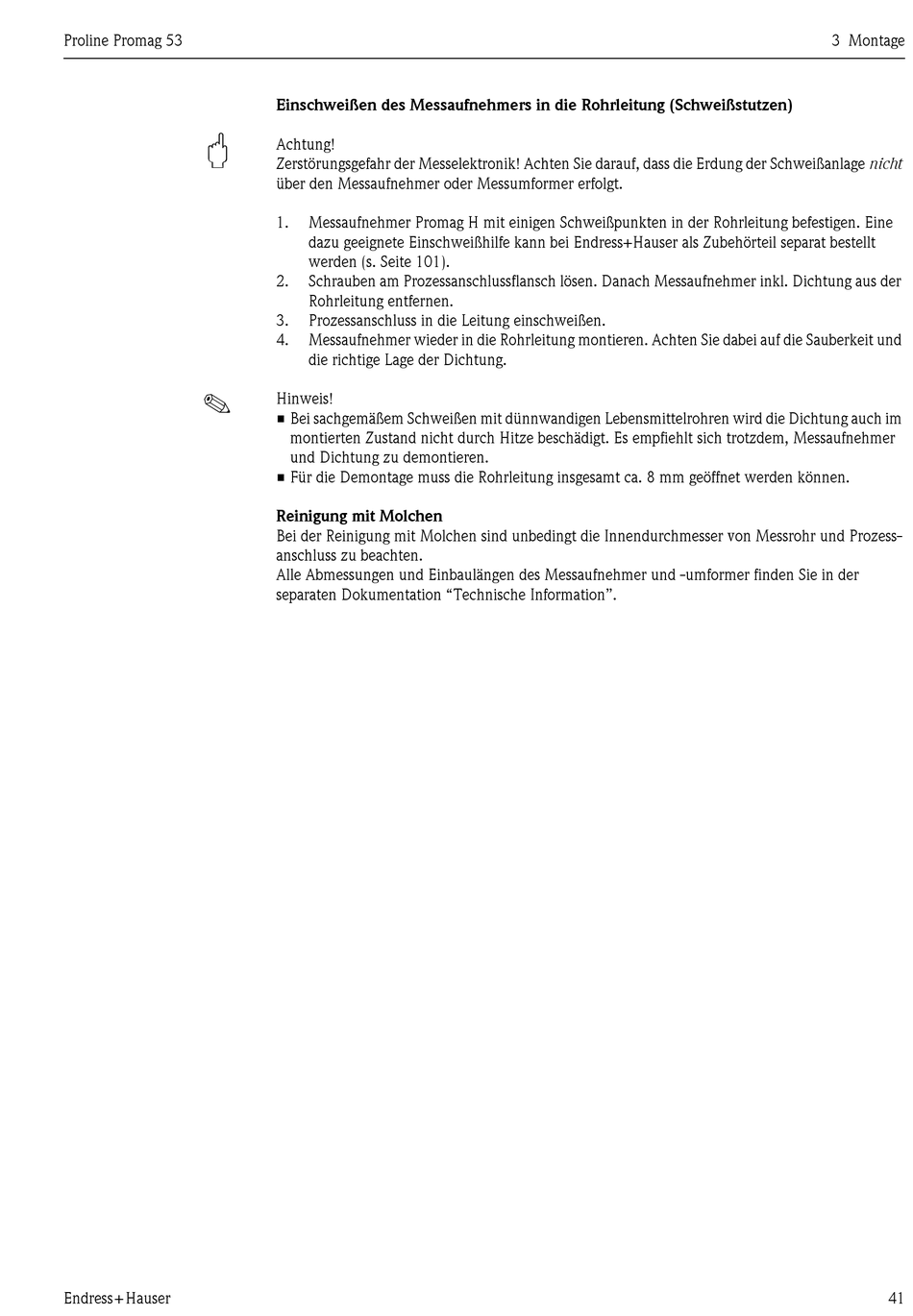

Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
Achtung!
Zerstörungsgefahr der Messelektronik! Achten Sie darauf, dass die Erdung der Schweißanlage nicht
über den Messaufnehmer oder Messumformer erfolgt.
1. Messaufnehmer Promag H mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine
dazu geeignete Einschweißhilfe kann bei Endress+Hauser als Zubehörteil separat bestellt
werden (s. Seite 101).
2. Schrauben am Prozessanschlussflansch lösen. Danach Messaufnehmer inkl. Dichtung aus der
Rohrleitung entfernen.
3. Prozessanschluss in die Leitung einschweißen.
4. Messaufnehmer wieder in die Rohrleitung montieren. Achten Sie dabei auf die Sauberkeit und
die richtige Lage der Dichtung.
Hinweis!
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die Dichtung auch im
montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt sich trotzdem, Messaufnehmer
und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm geöffnet werden können.
Reinigung mit Molchen
Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess-
anschluss zu beachten.
Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der
separaten Dokumentation "Technische Information".
