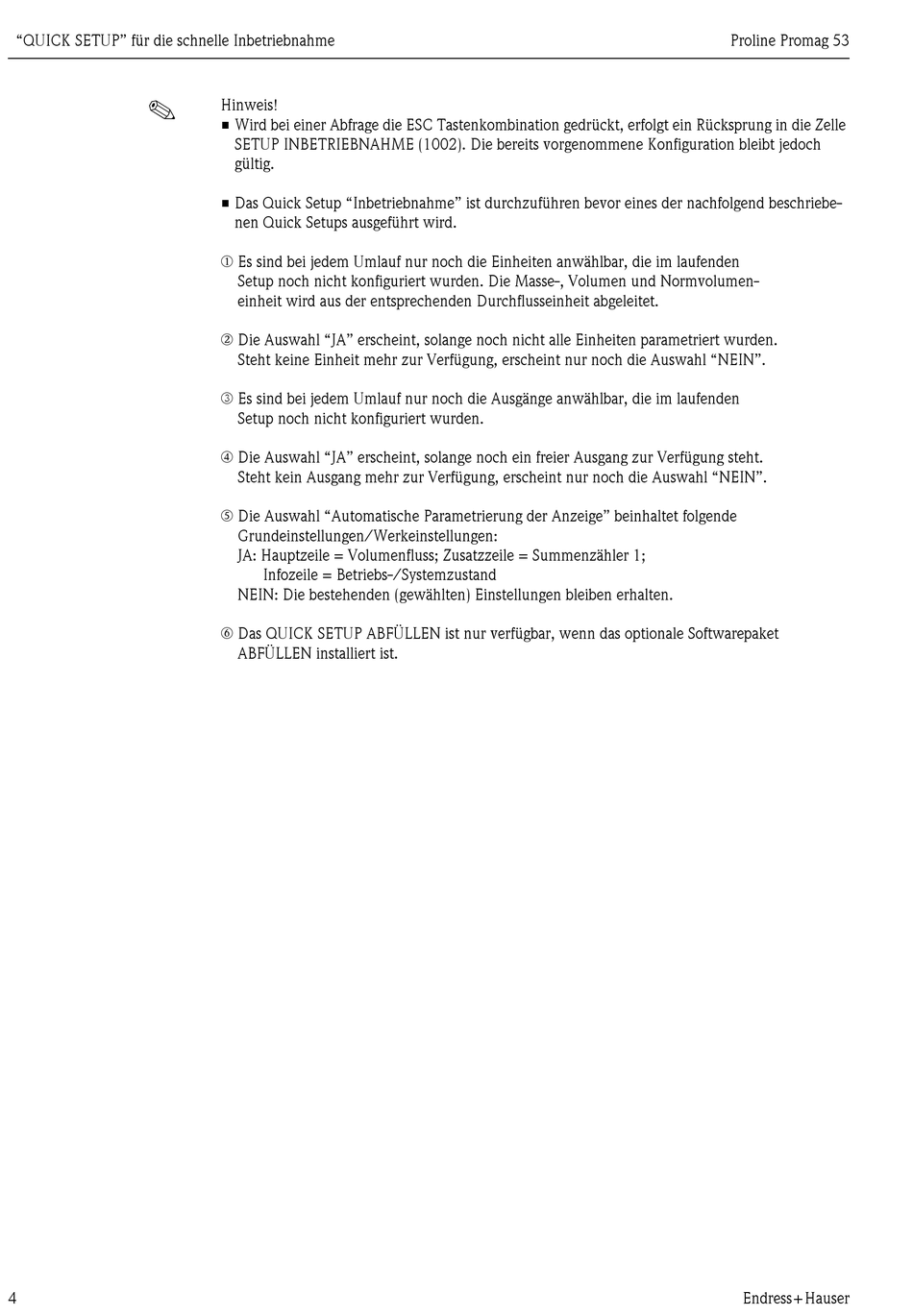

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 4

"QUICK SETUP" für die schnelle Inbetriebnahme
!
4
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle
SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch
gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der nachfolgend beschriebe-
nen Quick Setups ausgeführt wird.
m Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden
Setup noch nicht konfiguriert wurden. Die Masse-, Volumen und Normvolumen-
einheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
n Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden
Setup noch nicht konfiguriert wurden.
p Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
q Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende
Grundeinstellungen/Werkeinstellungen:
JA: Hauptzeile = Volumenfluss; Zusatzzeile = Summenzähler 1;
Infozeile = Betriebs-/Systemzustand
NEIN: Die bestehenden (gewählten) Einstellungen bleiben erhalten.
r Das QUICK SETUP ABFÜLLEN ist nur verfügbar, wenn das optionale Softwarepaket
ABFÜLLEN installiert ist.
