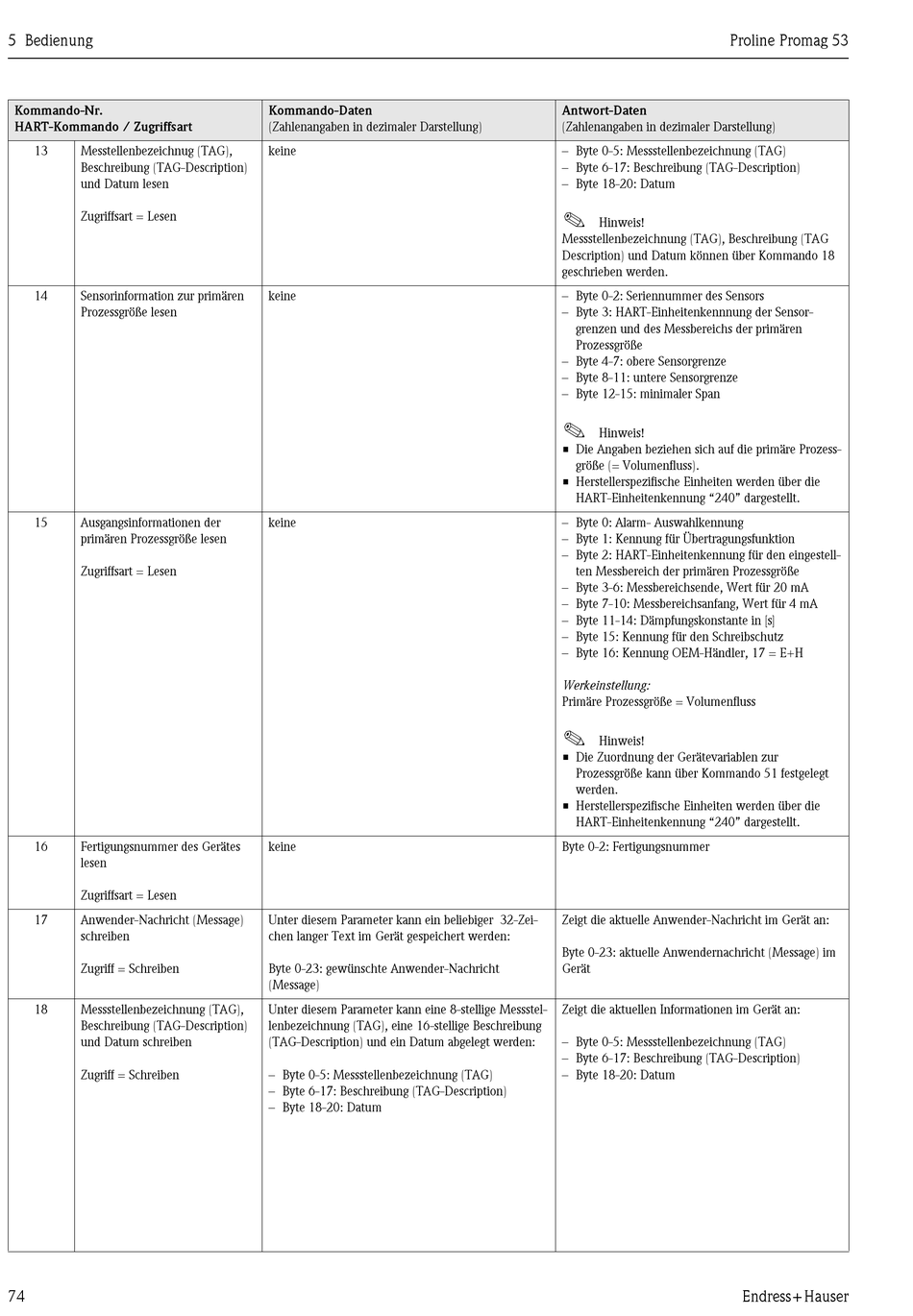

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 74

5 Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
13 Messtellenbezeichnug (TAG),
Beschreibung (TAG-Description)
und Datum lesen
Zugriffsart = Lesen
14 Sensorinformation zur primären
Prozessgröße lesen
15 Ausgangsinformationen der
primären Prozessgröße lesen
Zugriffsart = Lesen
16 Fertigungsnummer des Gerätes
lesen
Zugriffsart = Lesen
17 Anwender-Nachricht (Message)
schreiben
Zugriff = Schreiben
18 Messstellenbezeichnung (TAG),
Beschreibung (TAG-Description)
und Datum schreiben
Zugriff = Schreiben
74
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
keine
keine
Unter diesem Parameter kann ein beliebiger 32-Zei-
chen langer Text im Gerät gespeichert werden:
Byte 0-23: gewünschte Anwender-Nachricht
(Message)
Unter diesem Parameter kann eine 8-stellige Messstel-
lenbezeichnung (TAG), eine 16-stellige Beschreibung
(TAG-Description) und ein Datum abgelegt werden:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
Proline Promag 53
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung (TAG
Description) und Datum können über Kommando 18
geschrieben werden.
– Byte 0-2: Seriennummer des Sensors
– Byte 3: HART-Einheitenkennnung der Sensor-
grenzen und des Messbereichs der primären
Prozessgröße
– Byte 4-7: obere Sensorgrenze
– Byte 8-11: untere Sensorgrenze
– Byte 12-15: minimaler Span
!
Hinweis!
• Die Angaben beziehen sich auf die primäre Prozess-
größe (= Volumenfluss).
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
– Byte 0: Alarm- Auswahlkennung
– Byte 1: Kennung für Übertragungsfunktion
– Byte 2: HART-Einheitenkennung für den eingestell-
ten Messbereich der primären Prozessgröße
– Byte 3-6: Messbereichsende, Wert für 20 mA
– Byte 7-10: Messbereichsanfang, Wert für 4 mA
– Byte 11-14: Dämpfungskonstante in [s]
– Byte 15: Kennung für den Schreibschutz
– Byte 16: Kennung OEM-Händler, 17 = E+H
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur
Prozessgröße kann über Kommando 51 festgelegt
werden.
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Byte 0-2: Fertigungsnummer
Zeigt die aktuelle Anwender-Nachricht im Gerät an:
Byte 0-23: aktuelle Anwendernachricht (Message) im
Gerät
Zeigt die aktuellen Informationen im Gerät an:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
