Montage von Erdungsscheiben (DN 15...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdenten
Rohrleitungen (s. Seite 56 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben
zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei
Endress+Hauser als separates Zubehörteil bestellt werden (s. Seite 101).
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Alle Abmessungen finden Sie in der separaten Dokumentation "Technische Information".
• PTFE- und PFA-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
1. Platzieren Sie Erdungsscheibe und die zusätzliche Dichtung zwischen den Messgeräte- und
Rohrleitungsflansch (s. Abb. 21).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur
soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in Abb. 21 dargestellt, bis der Griff an die Schrauben
anschlägt. Dadurch wird die Erdungsscheibe automatisch zentriert.
4. Ziehen Sie nun die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an
(s. Seite 36 ff.)
Verbinden Sie die Erdungsscheibe mit dem Erdpotenzial → Seite 58.
5.

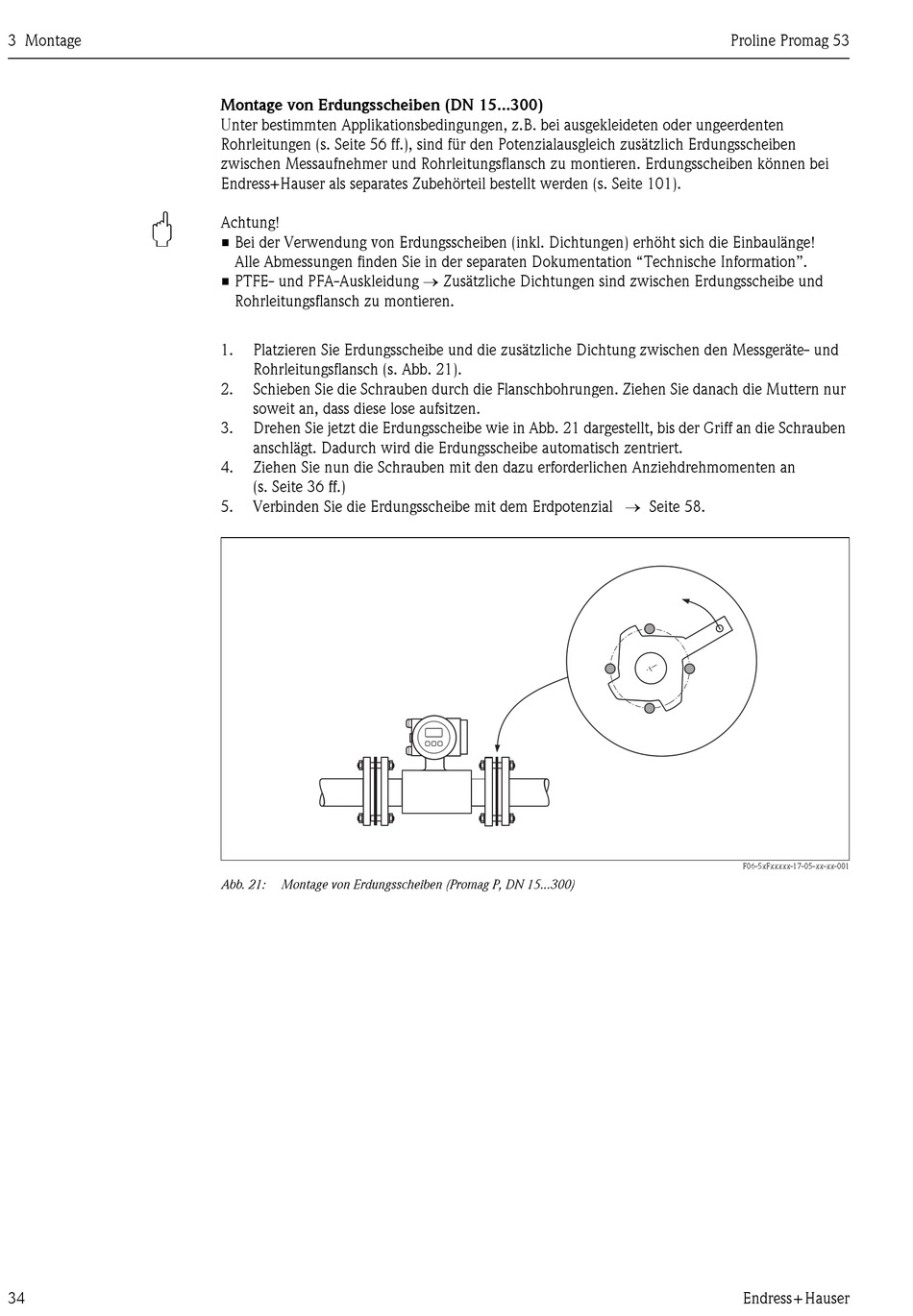

Abb. 21: Montage von Erdungsscheiben (Promag P, DN 15...300)
