4 Verdrahtung

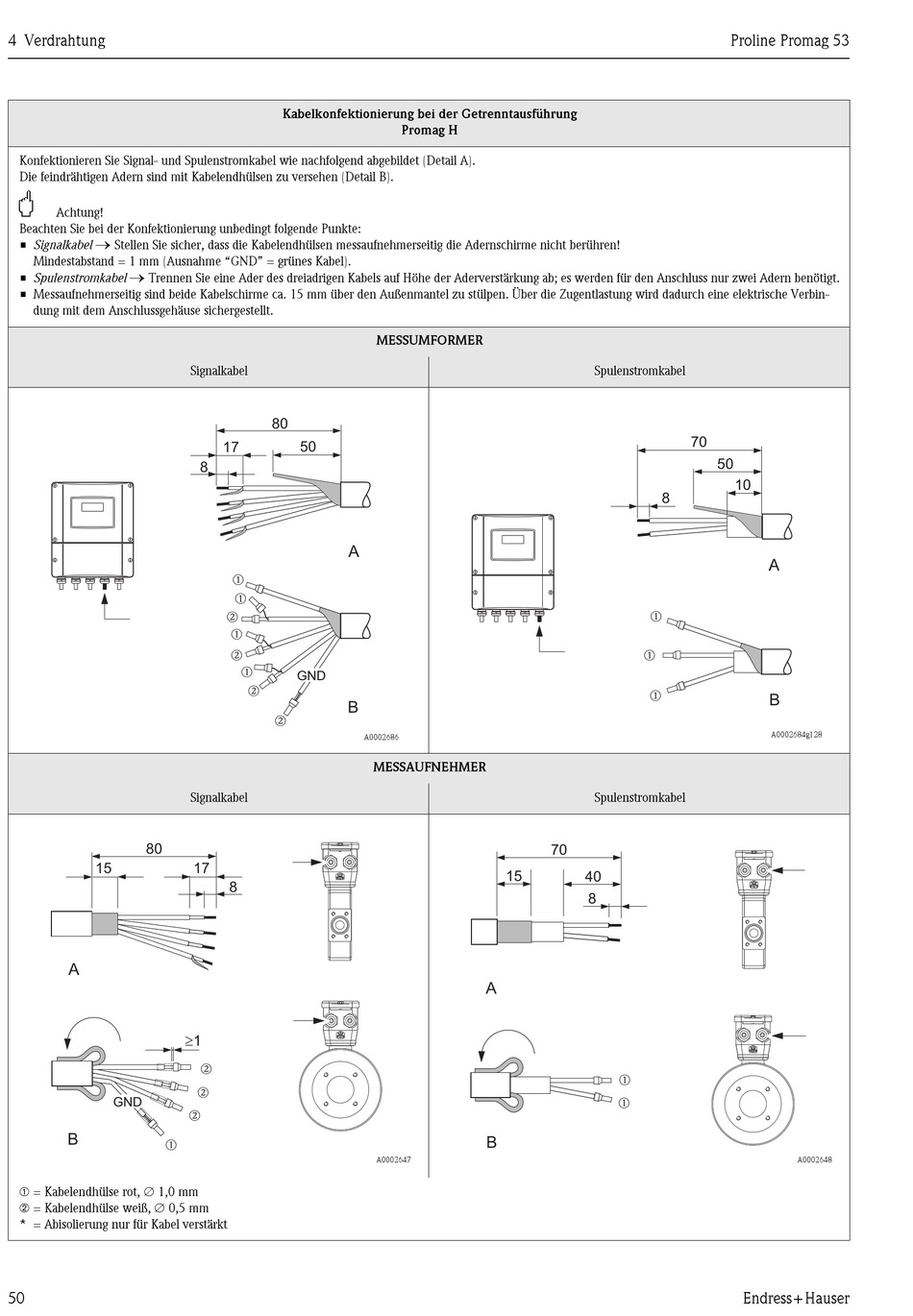

Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B).
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
→
• Signalkabel Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm (Ausnahme "GND" = grünes Kabel).
→
• Spulenstromkabel Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern benötigt.
• Messaufnehmerseitig sind beide Kabelschirme ca. 15 mm über den Außenmantel zu stülpen. Über die Zugentlastung wird dadurch eine elektrische Verbin-
dung mit dem Anschlussgehäuse sichergestellt.
