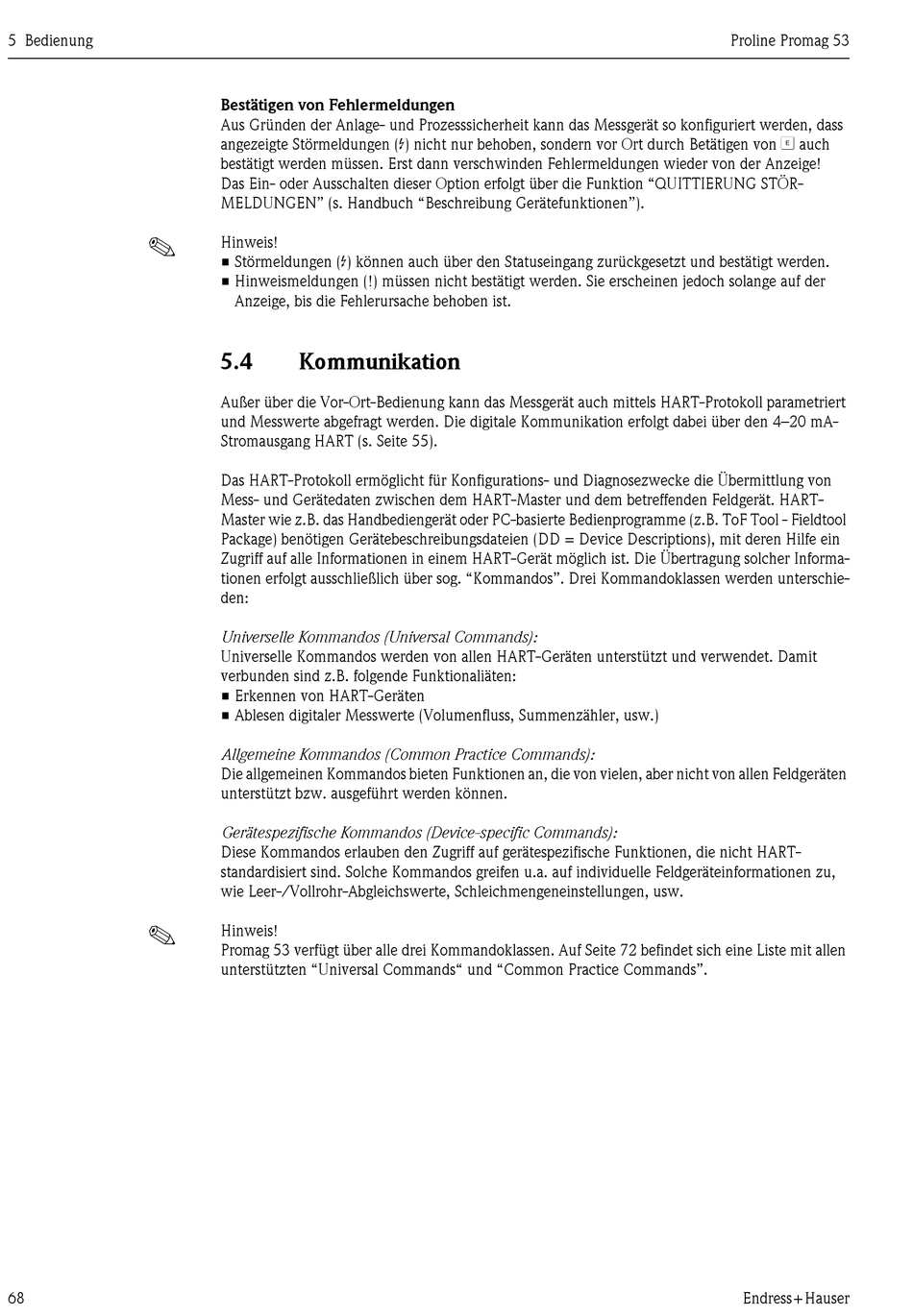

Kommunikation - Endress+Hauser Proline Promag 53 Betriebsanleitung

5 Bedienung
!
!
68
Bestätigen von Fehlermeldungen
Aus Gründen der Anlage- und Prozesssicherheit kann das Messgerät so konfiguriert werden, dass
angezeigte Störmeldungen ($) nicht nur behoben, sondern vor Ort durch Betätigen von F auch
bestätigt werden müssen. Erst dann verschwinden Fehlermeldungen wieder von der Anzeige!
Das Ein- oder Ausschalten dieser Option erfolgt über die Funktion "QUITTIERUNG STÖR-
MELDUNGEN" (s. Handbuch "Beschreibung Gerätefunktionen").
Hinweis!
• Störmeldungen ($) können auch über den Statuseingang zurückgesetzt und bestätigt werden.
• Hinweismeldungen (!) müssen nicht bestätigt werden. Sie erscheinen jedoch solange auf der
Anzeige, bis die Fehlerursache behoben ist.
5.4

Kommunikation

Außer über die Vor-Ort-Bedienung kann das Messgerät auch mittels HART-Protokoll parametriert
und Messwerte abgefragt werden. Die digitale Kommunikation erfolgt dabei über den 4–20 mA-
Stromausgang HART (s. Seite 55).
Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermittlung von
Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden Feldgerät. HART-
Master wie z.B. das Handbediengerät oder PC-basierte Bedienprogramme (z.B. ToF Tool - Fieldtool
Package) benötigen Gerätebeschreibungsdateien (DD = Device Descriptions), mit deren Hilfe ein
Zugriff auf alle Informationen in einem HART-Gerät möglich ist. Die Übertragung solcher Informa-
tionen erfolgt ausschließlich über sog. "Kommandos". Drei Kommandoklassen werden unterschie-
den:
Universelle Kommandos (Universal Commands):
Universelle Kommandos werden von allen HART-Geräten unterstützt und verwendet. Damit
verbunden sind z.B. folgende Funktionaliäten:
• Erkennen von HART-Geräten
• Ablesen digitaler Messwerte (Volumenfluss, Summenzähler, usw.)
Allgemeine Kommandos (Common Practice Commands):
Die allgemeinen Kommandos bieten Funktionen an, die von vielen, aber nicht von allen Feldgeräten
unterstützt bzw. ausgeführt werden können.
Gerätespezifische Kommandos (Device-specific Commands):
Diese Kommandos erlauben den Zugriff auf gerätespezifische Funktionen, die nicht HART-
standardisiert sind. Solche Kommandos greifen u.a. auf individuelle Feldgeräteinformationen zu,
wie Leer-/Vollrohr-Abgleichswerte, Schleichmengeneinstellungen, usw.
Hinweis!
Promag 53 verfügt über alle drei Kommandoklassen. Auf Seite 72 befindet sich eine Liste mit allen
unterstützten "Universal Commands" und "Common Practice Commands".
Proline Promag 53
Endress+Hauser
