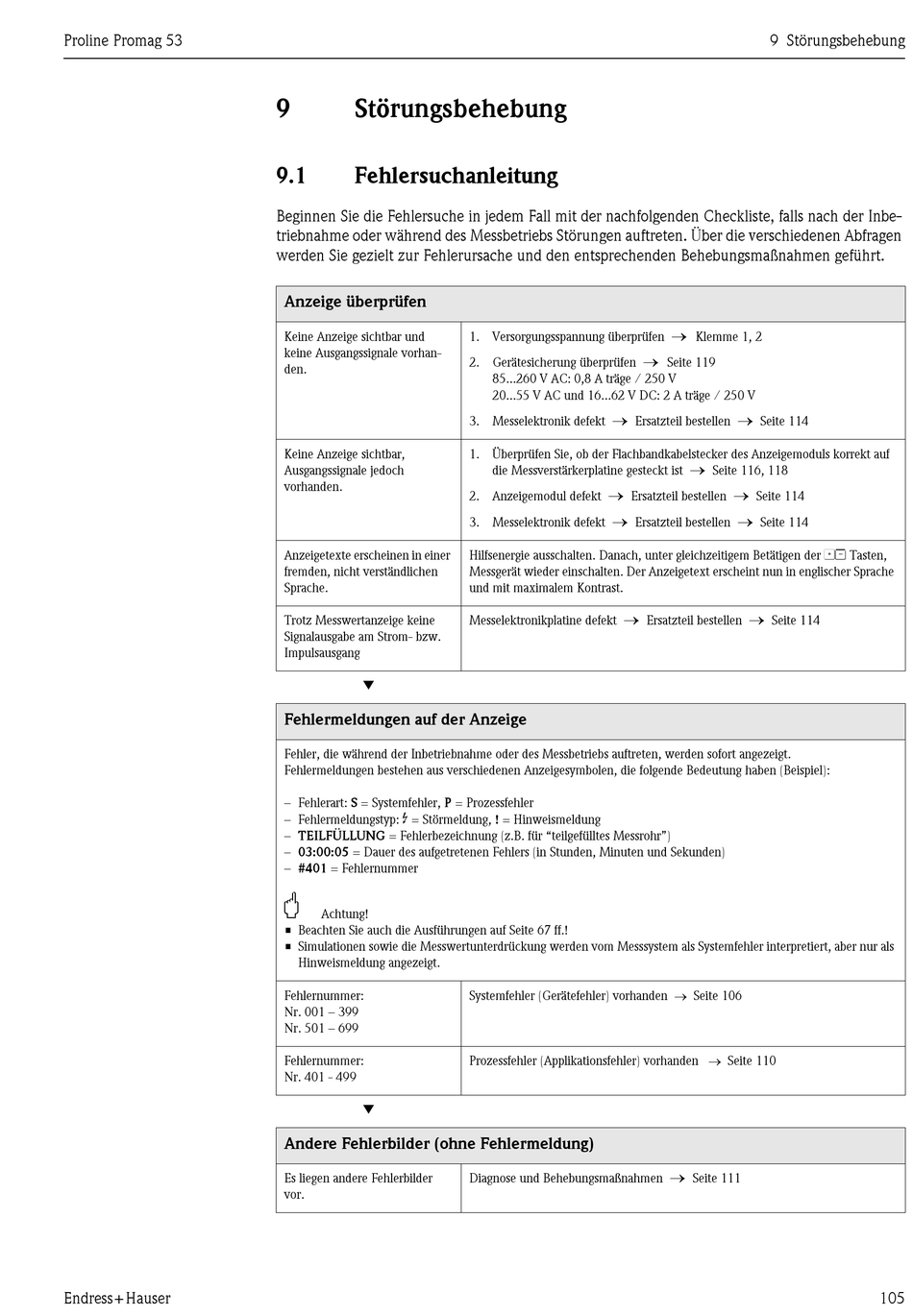

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
Keine Anzeige sichtbar und
keine Ausgangssignale vorhan-
den.
Keine Anzeige sichtbar,
Ausgangssignale jedoch
vorhanden.
Anzeigetexte erscheinen in einer
fremden, nicht verständlichen
Sprache.
Trotz Messwertanzeige keine
Signalausgabe am Strom- bzw.
Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. für "teilgefülltes Messrohr")
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf Seite 67 ff.!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Fehlernummer:
Nr. 401 - 499
▼
Andere Fehlerbilder (ohne Fehlermeldung)
Es liegen andere Fehlerbilder
vor.
1. Versorgungsspannung überprüfen
2. Gerätesicherung überprüfen
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
→
3. Messelektronik defekt Ersatzteil bestellen
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf
die Messverstärkerplatine gesteckt ist
→
2. Anzeigemodul defekt Ersatzteil bestellen
→
3. Messelektronik defekt Ersatzteil bestellen
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der OS Tasten,
Messgerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache
und mit maximalem Kontrast.
→
Messelektronikplatine defekt
Systemfehler (Gerätefehler) vorhanden → Seite 106
Prozessfehler (Applikationsfehler) vorhanden → Seite 110
Diagnose und Behebungsmaßnahmen
9 Störungsbehebung
→
Klemme 1, 2
→
Seite 119
→
Seite 114
→
Seite 116, 118
→
Seite 114
→
Seite 114
→
Ersatzteil bestellen Seite 114
→
Seite 111
