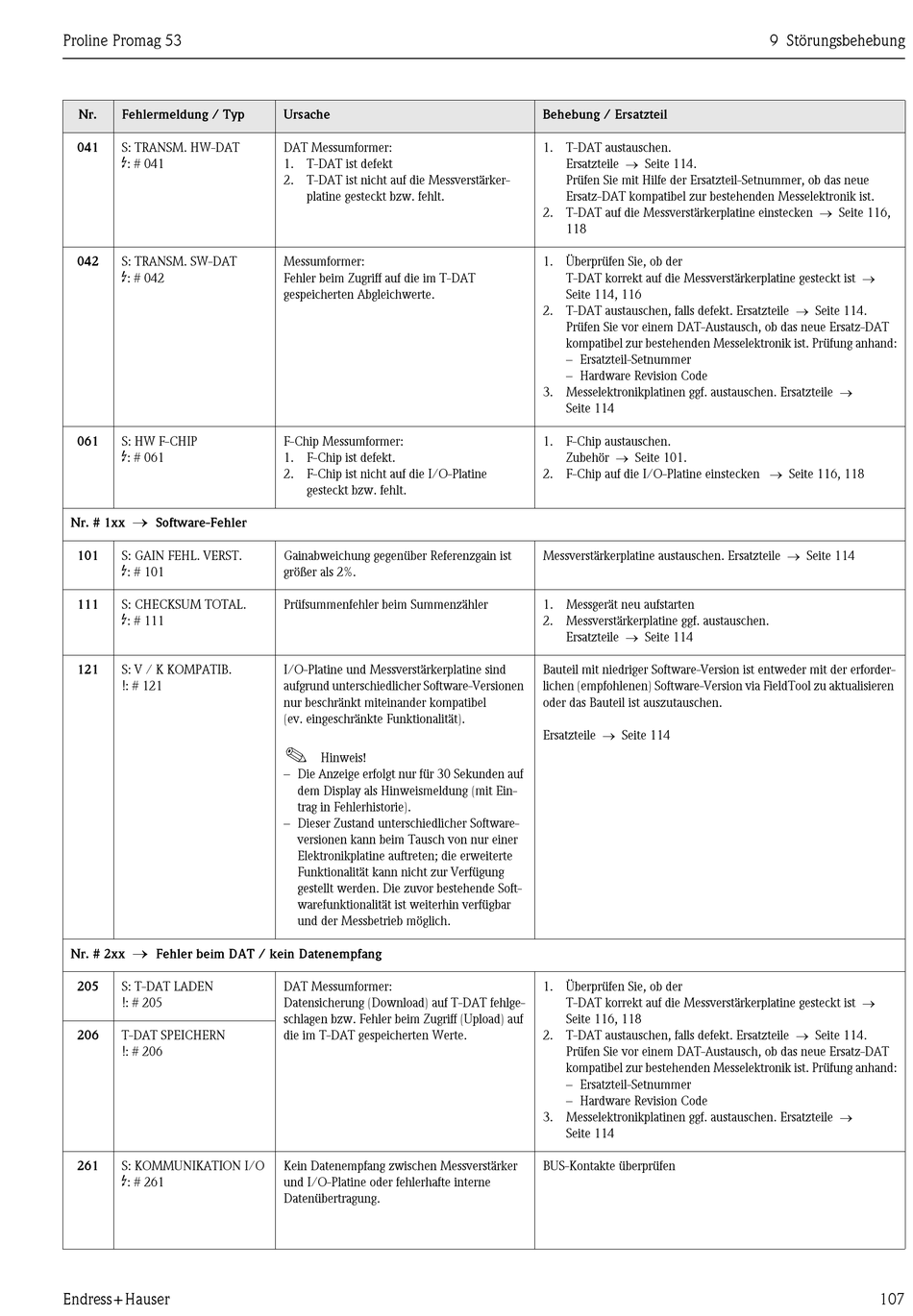

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 107

Proline Promag 53
Nr. Fehlermeldung / Typ
041 S: TRANSM. HW-DAT
$
: # 041
042 S: TRANSM. SW-DAT
$
: # 042
061 S: HW F-CHIP
$
: # 061
→
Nr. # 1xx Software-Fehler
101 S: GAIN FEHL. VERST.
$
: # 101
111 S: CHECKSUM TOTAL.
$
: # 111
121 S: V / K KOMPATIB.
!: # 121
→
Nr. # 2xx Fehler beim DAT / kein Datenempfang
205 S: T-DAT LADEN
!: # 205
206 T-DAT SPEICHERN
!: # 206
261 S: KOMMUNIKATION I/O
$
: # 261
Endress+Hauser
Ursache
DAT Messumformer:
1. T-DAT ist defekt
2. T-DAT ist nicht auf die Messverstärker-
platine gesteckt bzw. fehlt.
Messumformer:
Fehler beim Zugriff auf die im T-DAT
gespeicherten Abgleichwerte.
F-Chip Messumformer:
1. F-Chip ist defekt.
2. F-Chip ist nicht auf die I/O-Platine
gesteckt bzw. fehlt.
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Prüfsummenfehler beim Summenzähler
I/O-Platine und Messverstärkerplatine sind
aufgrund unterschiedlicher Software-Versionen
nur beschränkt miteinander kompatibel
(ev. eingeschränkte Funktionalität).
!
Hinweis!
– Die Anzeige erfolgt nur für 30 Sekunden auf
dem Display als Hinweismeldung (mit Ein-
trag in Fehlerhistorie).
– Dieser Zustand unterschiedlicher Software-
versionen kann beim Tausch von nur einer
Elektronikplatine auftreten; die erweiterte
Funktionalität kann nicht zur Verfügung
gestellt werden. Die zuvor bestehende Soft-
warefunktionalität ist weiterhin verfügbar
und der Messbetrieb möglich.
DAT Messumformer:
Datensicherung (Download) auf T-DAT fehlge-
schlagen bzw. Fehler beim Zugriff (Upload) auf
die im T-DAT gespeicherten Werte.
Kein Datenempfang zwischen Messverstärker
und I/O-Platine oder fehlerhafte interne
Datenübertragung.
Behebung / Ersatzteil
1. T-DAT austauschen.
Ersatzteile → Seite 114.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob das neue
Ersatz-DAT kompatibel zur bestehenden Messelektronik ist.
2. T-DAT auf die Messverstärkerplatine einstecken → Seite 116,
118
1. Überprüfen Sie, ob der
T-DAT korrekt auf die Messverstärkerplatine gesteckt ist →
Seite 114, 116
2. T-DAT austauschen, falls defekt. Ersatzteile → Seite 114.
Prüfen Sie vor einem DAT-Austausch, ob das neue Ersatz-DAT
kompatibel zur bestehenden Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen. Ersatzteile →
Seite 114
1. F-Chip austauschen.
Zubehör → Seite 101.
2. F-Chip auf die I/O-Platine einstecken → Seite 116, 118
Messverstärkerplatine austauschen. Ersatzteile → Seite 114
1. Messgerät neu aufstarten
2. Messverstärkerplatine ggf. austauschen.
Ersatzteile → Seite 114
Bauteil mit niedriger Software-Version ist entweder mit der erforder-
lichen (empfohlenen) Software-Version via FieldTool zu aktualisieren
oder das Bauteil ist auszutauschen.
Ersatzteile → Seite 114
1. Überprüfen Sie, ob der
T-DAT korrekt auf die Messverstärkerplatine gesteckt ist →
Seite 116, 118
2. T-DAT austauschen, falls defekt. Ersatzteile → Seite 114.
Prüfen Sie vor einem DAT-Austausch, ob das neue Ersatz-DAT
kompatibel zur bestehenden Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen. Ersatzteile →
Seite 114
BUS-Kontakte überprüfen
