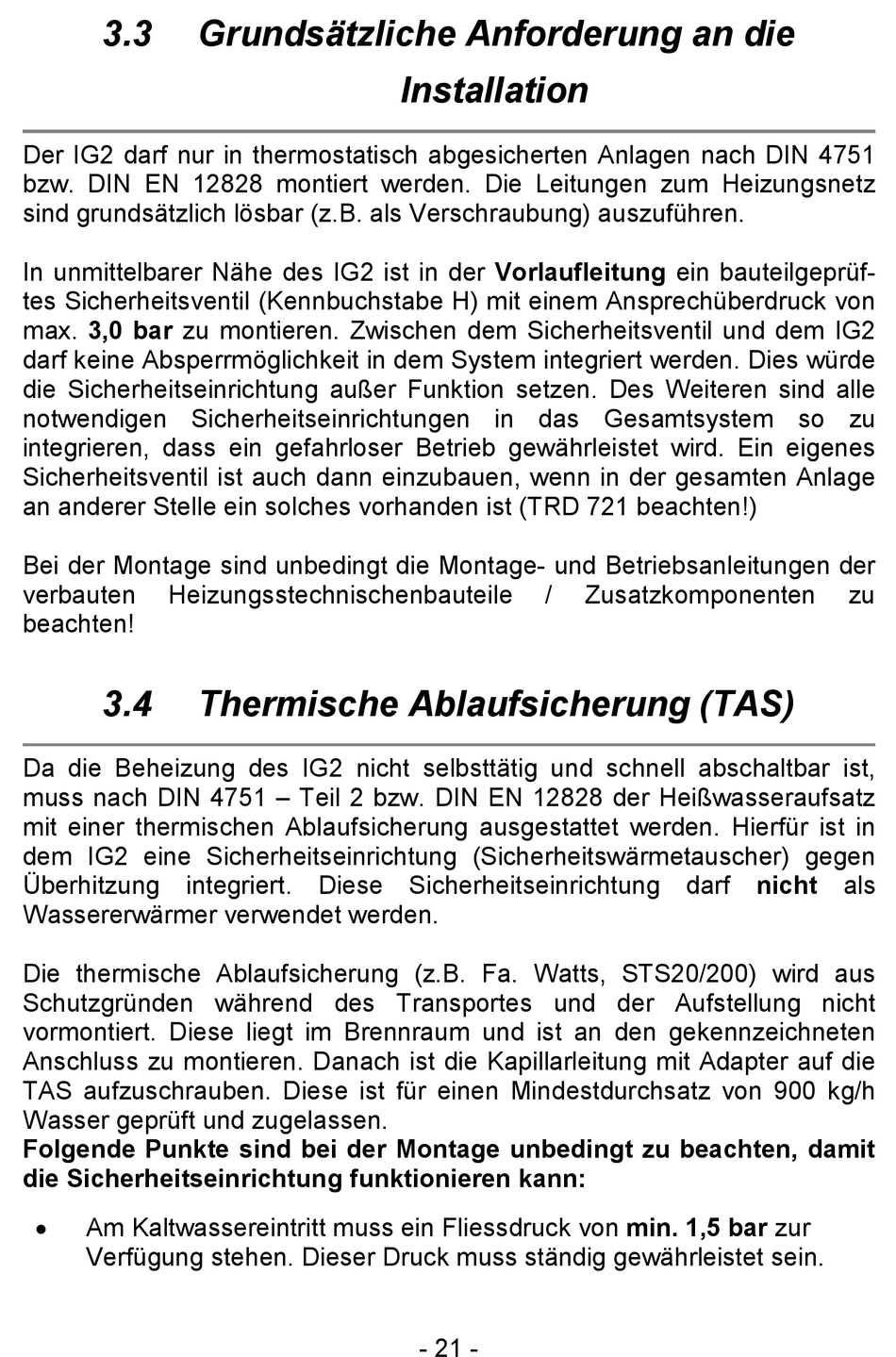

3.3
Der IG2 darf nur in thermostatisch abgesicherten Anlagen nach DIN 4751
bzw. DIN EN 12828 montiert werden. Die Leitungen zum Heizungsnetz
sind grundsätzlich lösbar (z.B. als Verschraubung) auszuführen.
In unmittelbarer Nähe des IG2 ist in der Vorlaufleitung ein bauteilgeprüf-
tes Sicherheitsventil (Kennbuchstabe H) mit einem Ansprechüberdruck von
max. 3,0 bar zu montieren. Zwischen dem Sicherheitsventil und dem IG2
darf keine Absperrmöglichkeit in dem System integriert werden. Dies würde
die Sicherheitseinrichtung außer Funktion setzen. Des Weiteren sind alle
notwendigen Sicherheitseinrichtungen in das Gesamtsystem so zu
integrieren, dass ein gefahrloser Betrieb gewährleistet wird. Ein eigenes
Sicherheitsventil ist auch dann einzubauen, wenn in der gesamten Anlage
an anderer Stelle ein solches vorhanden ist (TRD 721 beachten!)
Bei der Montage sind unbedingt die Montage- und Betriebsanleitungen der
verbauten
Heizungsstechnischenbauteile
beachten!
3.4
Da die Beheizung des IG2 nicht selbsttätig und schnell abschaltbar ist,
muss nach DIN 4751 – Teil 2 bzw. DIN EN 12828 der Heißwasseraufsatz
mit einer thermischen Ablaufsicherung ausgestattet werden. Hierfür ist in
dem IG2 eine Sicherheitseinrichtung (Sicherheitswärmetauscher) gegen
Überhitzung integriert. Diese Sicherheitseinrichtung darf nicht als
Wassererwärmer verwendet werden.
Die thermische Ablaufsicherung (z.B. Fa. Watts, STS20/200) wird aus
Schutzgründen während des Transportes und der Aufstellung nicht
vormontiert. Diese liegt im Brennraum und ist an den gekennzeichneten
Anschluss zu montieren. Danach ist die Kapillarleitung mit Adapter auf die
TAS aufzuschrauben. Diese ist für einen Mindestdurchsatz von 900 kg/h
Wasser geprüft und zugelassen.
Folgende Punkte sind bei der Montage unbedingt zu beachten, damit
die Sicherheitseinrichtung funktionieren kann:
Am Kaltwassereintritt muss ein Fliessdruck von min. 1,5 bar zur
Verfügung stehen. Dieser Druck muss ständig gewährleistet sein.
Grundsätzliche Anforderung an die
Thermische Ablaufsicherung (TAS)
Installation
/
- 21 -
Zusatzkomponenten
zu
