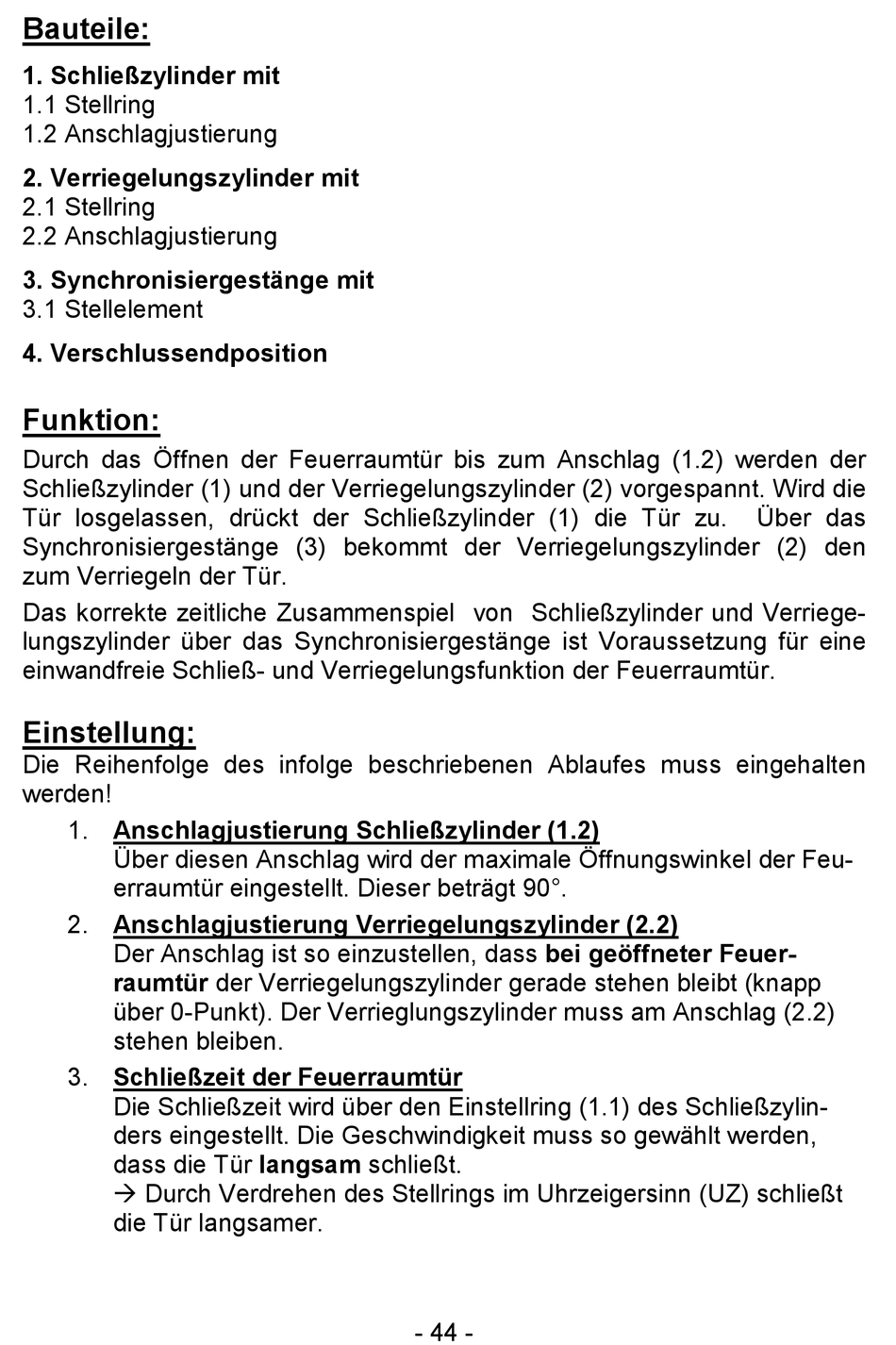

Bauteile:
1. Schließzylinder mit
1.1 Stellring
1.2 Anschlagjustierung
2. Verriegelungszylinder mit
2.1 Stellring
2.2 Anschlagjustierung
3. Synchronisiergestänge mit
3.1 Stellelement
4. Verschlussendposition
Funktion:
Durch das Öffnen der Feuerraumtür bis zum Anschlag (1.2) werden der
Schließzylinder (1) und der Verriegelungszylinder (2) vorgespannt. Wird die
Tür losgelassen, drückt der Schließzylinder (1) die Tür zu.
Synchronisiergestänge (3) bekommt der Verriegelungszylinder (2) den
zum Verriegeln der Tür.
Das korrekte zeitliche Zusammenspiel von Schließzylinder und Verriege-
lungszylinder über das Synchronisiergestänge ist Voraussetzung für eine
einwandfreie Schließ- und Verriegelungsfunktion der Feuerraumtür.
Einstellung:
Die Reihenfolge des infolge beschriebenen Ablaufes muss eingehalten
werden!
1. Anschlagjustierung Schließzylinder (1.2)
Über diesen Anschlag wird der maximale Öffnungswinkel der Feu-
erraumtür eingestellt. Dieser beträgt 90°.
2. Anschlagjustierung Verriegelungszylinder (2.2)
Der Anschlag ist so einzustellen, dass bei geöffneter Feuer-
raumtür der Verriegelungszylinder gerade stehen bleibt (knapp
über 0-Punkt). Der Verrieglungszylinder muss am Anschlag (2.2)
stehen bleiben.
3. Schließzeit der Feuerraumtür
Die Schließzeit wird über den Einstellring (1.1) des Schließzylin-
ders eingestellt. Die Geschwindigkeit muss so gewählt werden,
dass die Tür langsam schließt.
Durch Verdrehen des Stellrings im Uhrzeigersinn (UZ) schließt
die Tür langsamer.
- 44 -
Über das
