Angenommen, der Router 1 ist der Querier für VLAN 2 und Router 2 ist kein Querier; dann empfängt der Switch
regelmäßig Anfragen von Router 1 und behält Informationen darüber, welcher Port mit welchem Multicast-Router
verknüpft ist, bei. Jedoch muss der Switch, der mit Router 2 verknüpft ist, manuell als Router-Port konfiguriert
werden. Ansonsten sendet der Switch weder Multicast-Streams noch meldet er sich an Router 2 an/ab.
Beachten Sie, dass VLAN 3 keinen externen Multicast-Router hat. Der Switch ist für routerfreien Betrieb zu
konfigurieren und gibt allgemeine Teilnahmeabfragen aus, so als ob er die Router-Rolle hätte.

• Anmeldung Verarbeitung

Wenn sich der Host C1 für die Multicast-Streams von P1 und P2 anmelden möchte, generiert er zwei
Teilnahmeberichte. Der Teilnahmebericht von C1 an VLAN 2 veranlasst den Switch zur Erstellung seines
eigenen Teilnahmeberichts an den Multicast-Router 1 (und zur Ausgabe des Teilnahmeberichts als Antwort auf
Anfragen).
Der Teilnahmebericht von Host C1 an VLAN 3 veranlasst den Switch, sofort mit der Übermittlung von Multicast-
Datenverkehr von Absender P2 an den Host C2 zu beginnen.

• Abmeldung Verarbeitung

Wenn Host C1 sich von einer Multicast-Gruppe abmelden möchte, generiert er eine Abmeldeanfrage an den
Switch. Der Switch überprüft den Port, um festzustellen, ob der Host C1 der letzte Teilnehmer der Gruppe an
dem Port ist. Ist dies der Fall (C1 als letzter oder einziger Teilnehmer), wird die Gruppe sofort von dem Port
gelöscht.
Wenn sich der Host C1 von der Multicast-Gruppe ohne eine Abmeldenachricht abmeldet und anschließend nicht
auf allgemeine Teilnahmeanfragen reagiert, stoppt der Switch den Datenverkehr an diesen Host nach zwei
unbeantworteten Anfragen.
Wenn sich der letzte Port einer Multicast-Gruppe von der Gruppe abmeldet (oder die maximale Lebensdauer
erreicht hat), erstellt der Switch einen IGMP-Abmeldebericht an den Router.
Abschnitt 5.8.1.2

Anzeigen einer Liste von Teilnehmern in Multicast-Gruppen

Unter Verwendung von IGMP-Snooping zeichnet RUGGEDCOM ROS Informationen zu Gruppenteinahmen pro Port
auf Grundlage der Teilnahmeberichte, die es zwischen Router und Host erkennt, auf.
Zum Anzeigen einer Liste von Teilnehmern in Multicast-Gruppen navigieren Sie zu Multicast Filtering » View
IGMP Group Membership. Die Tabelle IGMP Group Membership erscheint.

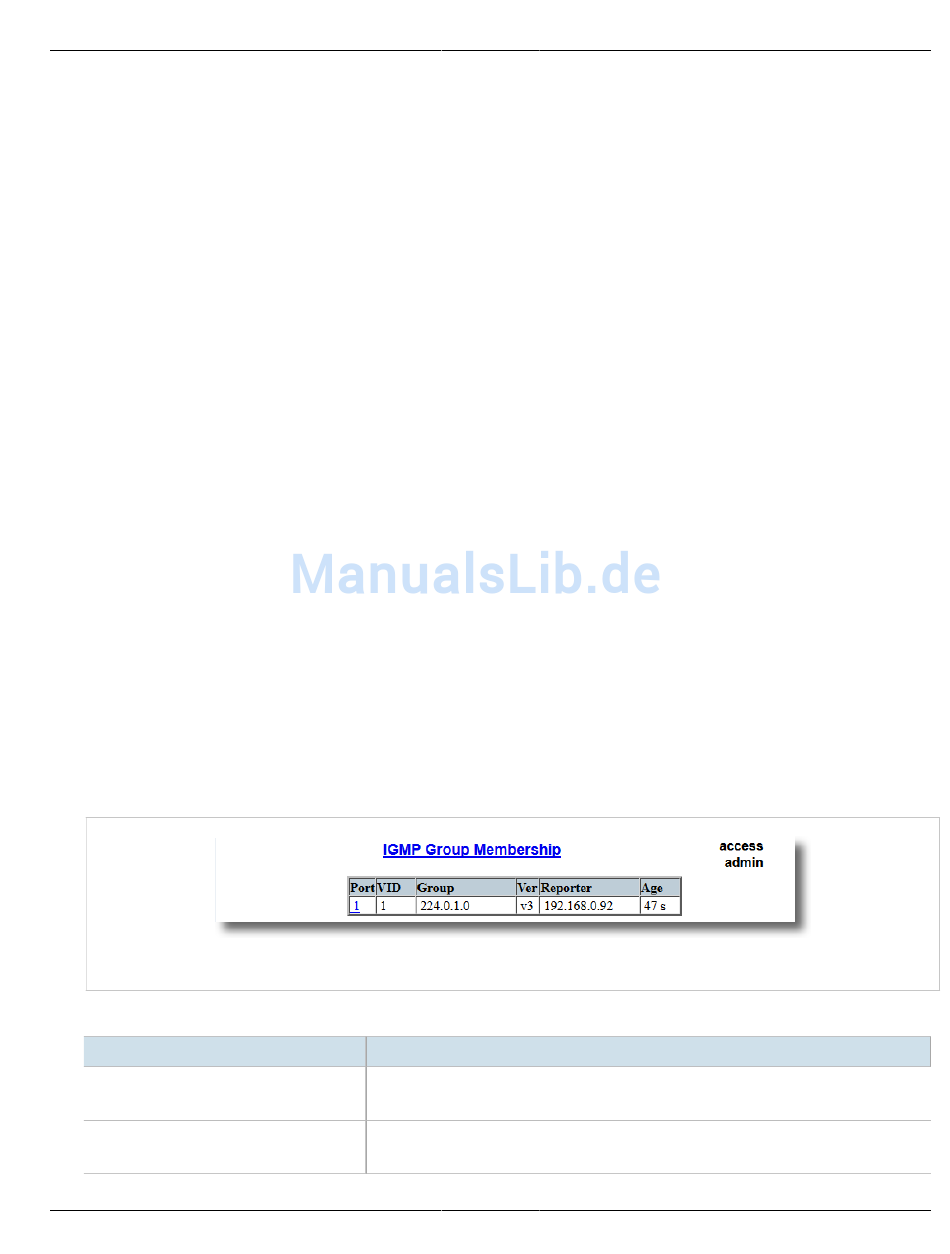

Abbildung 153: Tabelle "IGMP Group Membership"
Diese Tabelle zeigt folgende Informationen an:
Parameter
Port
VID
Anzeigen einer Liste von Teilnehmern in Multicast-
Gruppen
Zusammenfassung: 1 bis maximale Portnummer
Die Portnummer gemäß Siebdruck auf der Frontplatte des Switch.
Zusammenfassung: 0 bis 65535
Die VLAN-Kennung für das VLAN, über das die Multicast-Gruppe arbeitet.
Einstellung und Konfiguration
Beschreibung
