5. Zuordnen der Bridge-Prioritäten im Ring.
Die Bridge-Prioritäten müssen so zugeordnet werden, dass diese der jeweiligen Entfernung von der
Root-Bridge entsprechen. Wird der Root-Bridge die niedrigste Priorität, also 0 , zugeordnet, sollten die
danebenliegenden Brides die Priorität 4096 und die daneben die Priorität 8192, und so weiter bekommen. Da
16 verschiedene Bridge-Prioritäten verfügbar sind, können hiermit bis zu 31 Bridges im Ring definiet werden..
6. Entscheiden Sie sich für eine Berechnungsmethode für Port-Kosten.
Wir empfehlen, den Modus Autonegotiation zu verwenden, es sei denn, die Netzwerkstruktur erfordert eine
andere Art von Autonegotiation für Kosten. Wählen Sie die Kostenart STP oder RSTP. Achten Sie darauf, dass
die gleiche Kostanart auf allen Geräten im Netzwerk konfiguriert ist.
7. Deaktivieren Sie die Option RSTP Fast-Root-Failover
Dies ist eine geschützte Funktion von Siemens. In RUGGEDCOM ROS ist die Option RSTP Fast-Root-Failover
standardmäßig aktiviert. Wir empfehlen, diese Funktion in einem Ringnetzwerk zu deaktivieren.
8. Erstellen Sie das Netzwerk und prüfen Sie es mit Auslastung.
Abschnitt 5.2.2.3

Port-Redundanz mit RSTP

Ist die Verwendung von Port-Redundanzen erforderlich, ermöglicht RSTP, dass mehrere Bridge-Ports ein LAN
bedienen. Im folgenden Beispiel blockiert Port 4 den Datenverkehr, wenn Port 3 für den Transport des Netzwerk-
Verkehrs von LAN A festgelegt ist. Sollte auf Port 3 ein Schnittstellenfehler auftreten, übernimmt Port 4 die
Kontrolle über das LAN.

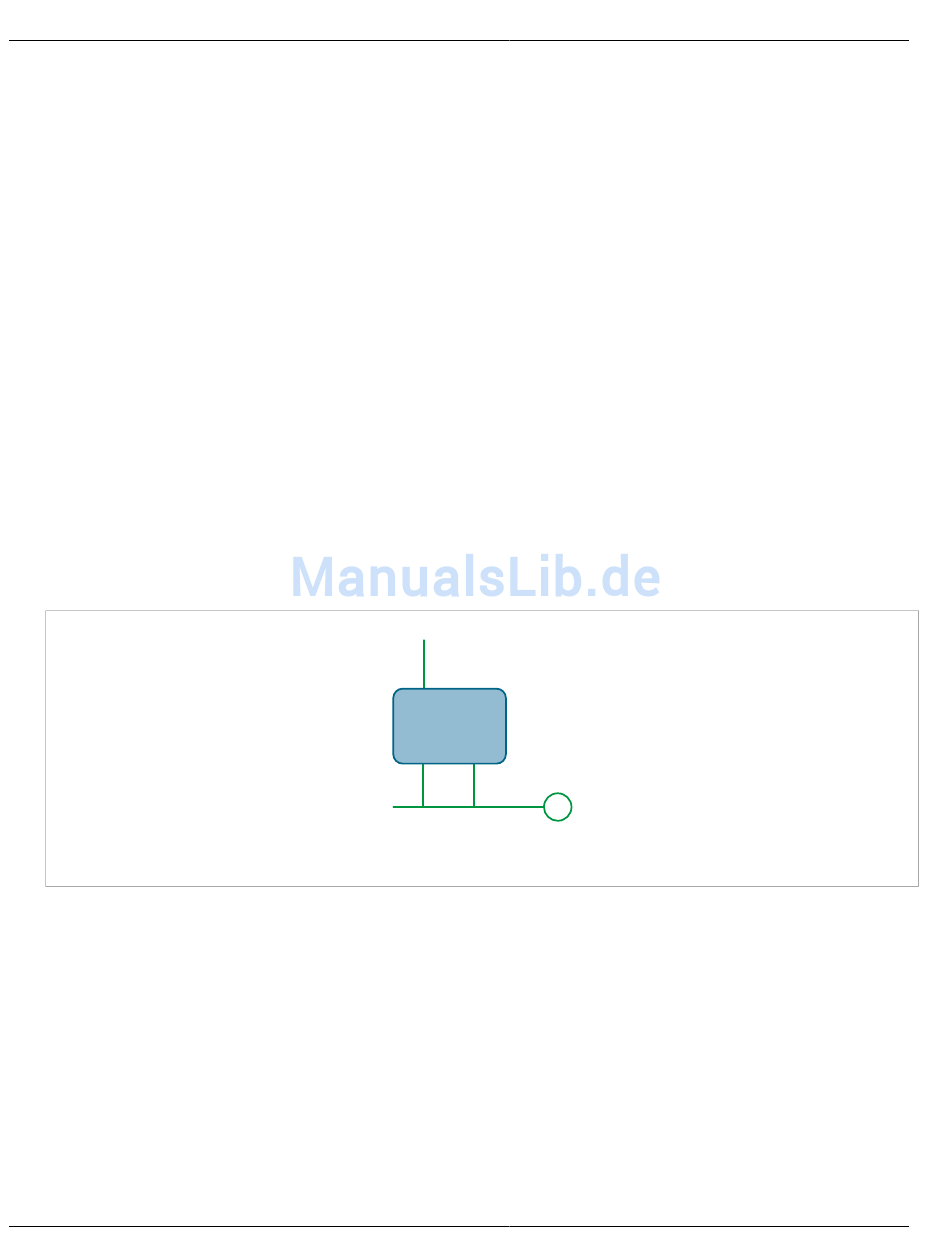

Abbildung 94: Beispiel Port-Redundanz
Abschnitt 5.2.3

Funktionsweise von MSTP

Der Algorithmus MST (Multiple Spanning Tree) und das MST-Protokoll ermöglichen bessere Kontrolle und höhere
Flexibilität als RSTP oder ältere STP. MSTP (Multiple Spanning Tree Protocol) ist eine Erweiterung von RSTP, wobei
hiermit mehrere Spanning-Trees auf dem gleichen Bridge-Netzwerk betrieben werden können. Der Datenverkehr
wird über einen der vorhandenen Spanning-Trees geleitet, indem ein oder mehrere VLANs dem Netzwerk
zugeordnet werden.
Komplexität und Nutzen der Multiple-Spanning-Tree-Anwendung in einem beliebigen Bridge-Netzwerk sind
proportional zu der Planungstiefe und investierten Zeit für die Konfiguration des MSTP.
