CA2N3845de_07
2015-12-23

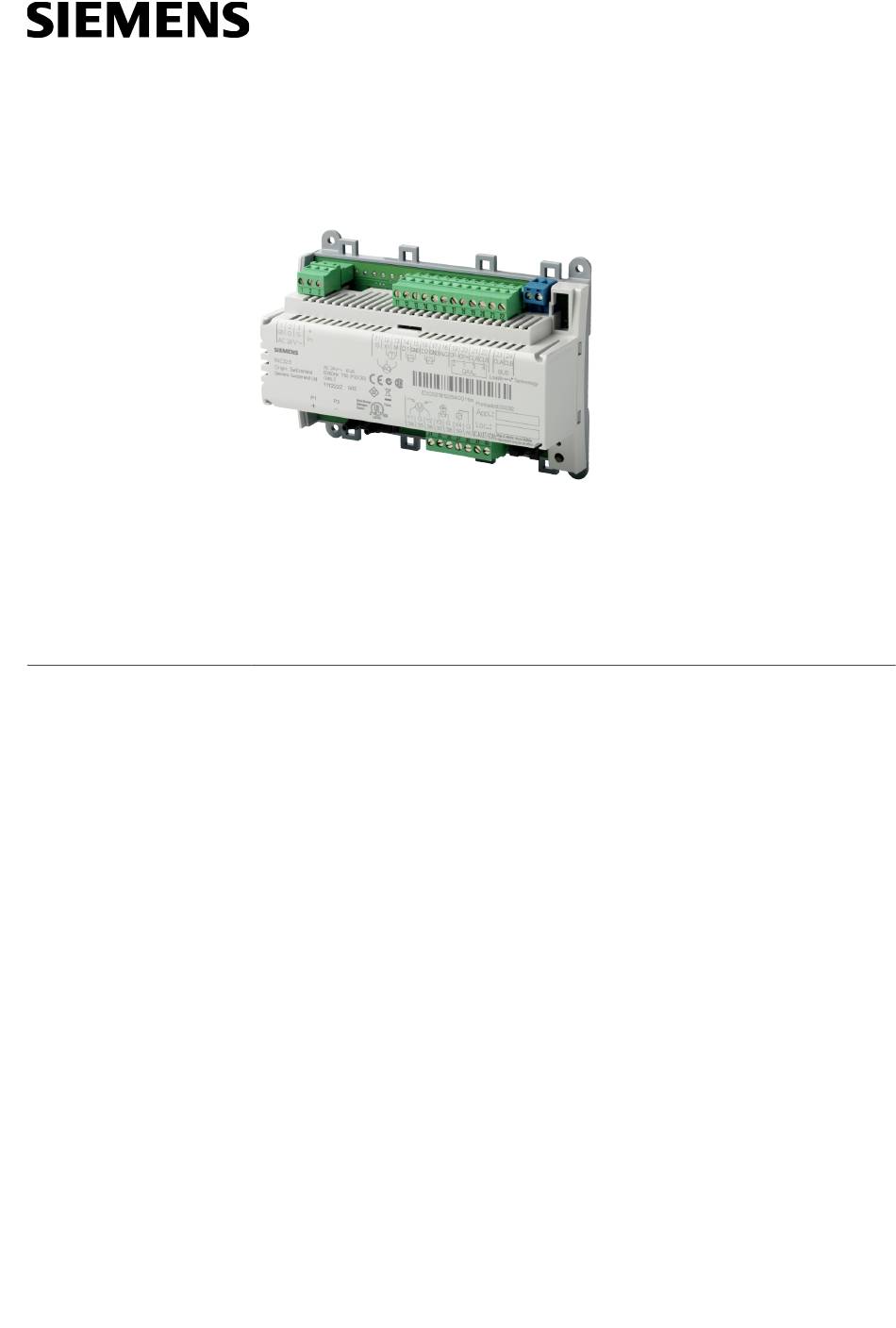

Desigo™ RXC
Raum-Controller
für VVS-Anlagen,
mit L
M
®-konformer Buskommunikation
ON
ARK
Der Raum-Controller RXC32 wird für die Temperaturregelung in Einzelräumen
mittels Variablen Volumenstrom-Systemen (VVS) eingesetzt.
• Zu- oder Abluftregelung mit Volumenstromklappen, mit oder ohne
Nacherwärmer
• Ladbare Anwendungssoftware
• L
M
®-konforme Buskommunikation
ON
ARK
• Integriert in Gebäudeautomationssystem Desigo
• Ansteuerung von Klappenantrieben mit AC 24 V, 3-Punkt- Stellsignal
• Ansteuerung von Elektro- oder Warmwasser-Nacherwärmern mit AC 24 V-
oder AC 24 V, 3-Punkt-Signalen
• Luftstromsensor integriert
• Betriebsspannung AC 24 V
RXC32.1 / RXC32.5
Building Technologies
3
845
Werbung
Verwandte Anleitungen für Siemens RXC32.1
Inhaltszusammenfassung für Siemens RXC32.1
- Seite 1 Desigo™ RXC RXC32.1 / RXC32.5 Raum-Controller für VVS-Anlagen, mit L ®-konformer Buskommunikation Der Raum-Controller RXC32 wird für die Temperaturregelung in Einzelräumen mittels Variablen Volumenstrom-Systemen (VVS) eingesetzt. • Zu- oder Abluftregelung mit Volumenstromklappen, mit oder ohne Nacherwärmer • Ladbare Anwendungssoftware • L ®-konforme Buskommunikation...
- Seite 2 Warmwasser-Nacherwärmer mit motorischem Ventil (AC 24 V, 3- − Punkt) Einbindung in Gebäu- Wird Desigo RXC in ein Gebäudeautomationssystem eingebunden, stehen weitere deautomationssystem Funktionen wie Zeitprogramme, zentrale Steuerung von Sollwerten etc. zur Verfügung (siehe Desigo INSIGHT-Dokumentation). 2/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 3 Typenübersicht Artikelnummer Bezeichnung RXC32.1 Raum-Controller für VVS-Anlagen RXC32.5 S55373-C116 RXZ30.1 Zubehör: Klemmenabdeckungen Bestellung Bei einer Bestellung sind Stückzahl, Name und Typenbezeichnung anzugeben. Die Controller werden mit der Basis-Applikation 00032 ausgeliefert. Die Klemmenabdeckungen RXZ30.1 werden in Verpackungseinheiten zu je 1 Paar geliefert und müssen separat bestellt werden.
-
Seite 4: Anschlussklemmen
Normalfall alle Zu- und Wegleitungen kreuzungsfrei angeschlossen werden können. 80170 Zugentlastung Die Leitungen zu den Anschlussklemmen können mit Kabelbindern an den vorgesehenen Laschen am Ge- häusesockel fixiert werden. 4/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23... - Seite 5 Blinkmuster an (siehe Benutzerhandbuch RXT10, CM110669) Service-Taste Die Service-Taste dient zur Identifikation des Controllers bei der Inbetriebnahme. Beim Drücken der Taste wird die Identifikationsnummer des Gerätes zum Inbetriebnahme- und Service-Tool RXT10 gesendet. 5/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
-
Seite 6: Entsorgung
Sequenz für die Gesamtbelastung berücksichtigt werden. ** Thermische Ventilantriebe in kaltem Zustand nehmen eine Leistung von ca. 6 W auf. An einem Ausgang Y... können somit max. 2 thermische Antriebe betrieben werden. 6/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies... - Seite 7 In die Beschriftungsfelder "Appl." und Loc." des Controllers werden bei der Inbetrieb- nahme die aktuelle Applikation und der Standort eingetragen oder es wird eine be- schriftete Etikette aufgeklebt (siehe "Ausführung, Aufdruck"). 7/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies...
- Seite 8 –40 ... 110 °C Fühlerstrom 2,5 mA Auflösung ≤ 0,2 K Genauigkeit bei 25°C ± 0,2 K 1) X1 umschaltbar (in RXT101. Tool) LG-Ni 1000 / 0 ... 10 V 8/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 9 4,8 kBit/s Baudrate L ® 78 kBit/s ORKS ®-Bus ORKS Schnittstellen-Typ ®-kompatibel, galvanisch getrennt Transceiver bei RXC32.1: FTT-10A bei RXC32.5: FT 5000 Baudrate 78 kBit/s Bus-Topologie, Busabschluss siehe Inst.-Grundlagen CA110334 Leitungsanschlüsse Liftklemmen Steckbare Klemmenblöcke 1 x 0.2 ... 2.5mm Draht oder 2 x 0.2 ...
- Seite 10 Produkt-Umweltdeklaration (enthält Daten zu CA2E3840 *) RoHS-Konformität, stofflicher Zusammenset- zung, Verpackung, Umweltnutzen, Entsorgung) Abmessungen Siehe Massbilder Breite in DIN-Teilungseinheiten Gewicht Ohne Verpackung 0,28 kg *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 10/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 11 ®, Data A (CLA) nicht belegt 1 2 3 4 5 6 7 8 ORKS ®, Data B (CLB) nicht belegt ORKS nicht belegt PPS2 (CP+) nicht belegt PPS2 (CP–) 11/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 12 • Geräte mit AC 24 V Speisung (G) können sowohl vom Controller als auch extern gespeist werden (siehe Desigo RXC Installationsgrundlagen CA110334). Bei Speisung durch den Controller ist die Leistungsaufnahme dieser Geräte für die Dimensionierung des Transformators zu beachten. 12/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 13 Ventilantriebe AC 24 V (max. 2 Antriebe STA73 / STP73 pro Ausgang Y1 des UA1T) Hinweise • Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! • Der Anschluss von 3-Punkt-Antrieben an UA1T ist nicht möglich. 13/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies 2015-12-23...
- Seite 14 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2000 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 14/14 Siemens RXC32 – Raum-Controller für VVS-Anlagen CA2N3845de_07 Building Technologies...
