Kapitel 3
Geräetemanagement
WICHTIG!
Eine Diagnoseprüfung kann beendet werden, indem Sie Angehalten wählen und dann auf
Übernehmen klicken. Wird die Prüfung allerdings mitten in einem Diagnosedurchlauf angehalten,
wird die Prüfung bis zum Ende durchgeführt.
8. Klicken Sie auf Übernehmen. Der Status des Ethernet-Ports wird automatisch auf Angehalten geändert,
sobald die Prüfung abgeschlossen ist. Informationen zur Überwachung der Prüfung und Ansicht der
Ergebnisse finden Sie unter
Abschnitt 3.7.10.3
Kabeldiagnose löschen
Zum Löschen der Ergebnisse der Kabeldiagnose gehen Sie wie folgt vor:
1. Navigieren Sie zu Ethernet Ports » Clear Cable Diagnostics Statistics. Das Formular Clear Cable
Diagnostics Statistics erscheint.
2

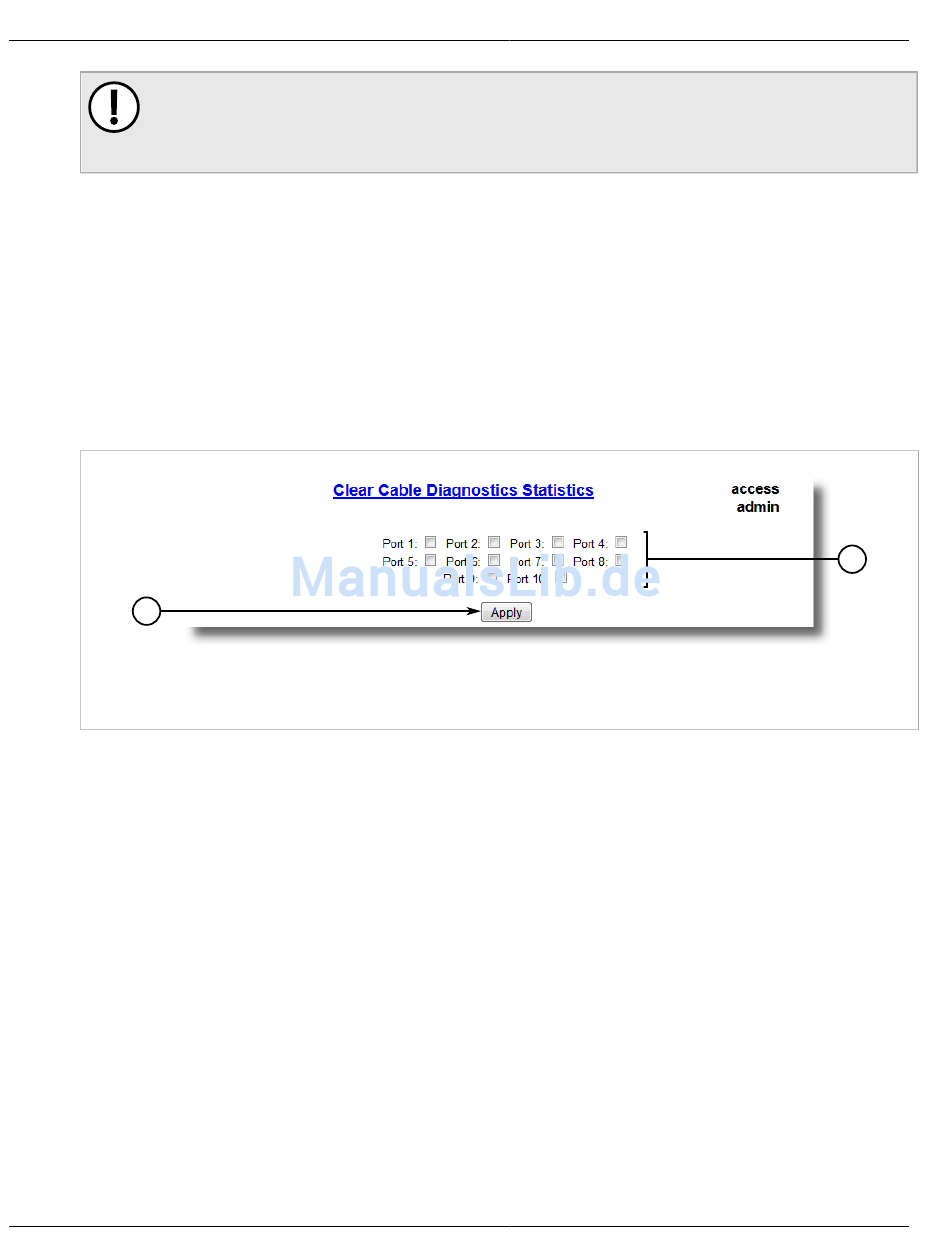

Abbildung 34: Löschen Sie das Formular "Clear Cable Diagnostics Statistics"
1. Auswahlkästchen Ports 2. Schaltfläche Übernehmen
2. Einen oder mehrere Ethernet-Ports auswählen.
3. Klicken Sie auf Übernehmen.
Abschnitt 3.7.10.4
Bestimmung des geschätzten Abstands zum Fehler (DTF)
Zum Bestimmen des geschätzten Abstands zum Fehler (DTF) gehen Sie wie folgt vor:
1. Schließen Sie ein CAT-5 (oder höher) oder ein Ethernet-Kabel mit bekannter Länge am Gerät an. Das andere
Ende des Kabels darf nicht an einen anderen Port angeschlossen werden.
2. Konfigurieren Sie nun das Kabeldiagnoseprogramm, so dass es einige Male auf dem gewählten Ethernet-
Port läuft und die Prüfung startet. Weitere Informationen finden Sie unter
durchführen". Offene Fehler sollten erkannt und im System-Protokoll aufgezeichnet werden.
3. Prüfen Sie ei im System-Protokoll aufgezeichneten Fehler und bestimmen Sie den durchschnittlichen Abstand
zu den offenen Fehlern. Weitere Informationen zum System-Protokoll finden Sie
„Anzeigen von lokalen Protokollen und
4. Ziehen Sie den Durchschnittsabstand von der Kabellänge ab, um den Kalibrierwert festzulegen.
86
Abschnitt 3.7.10.1, „Anzeigen der
System-Protokollen".
Kabeldiagnose-Ergebnisse".
Abschnitt 3.7.10.2, „Kabeldiagnose
unterAbschnitt 3.6.1,
RUGGEDCOM ROS
Benutzerhandbuch
1
Kabeldiagnose löschen
