CA2N3844de_07
2017-03-10

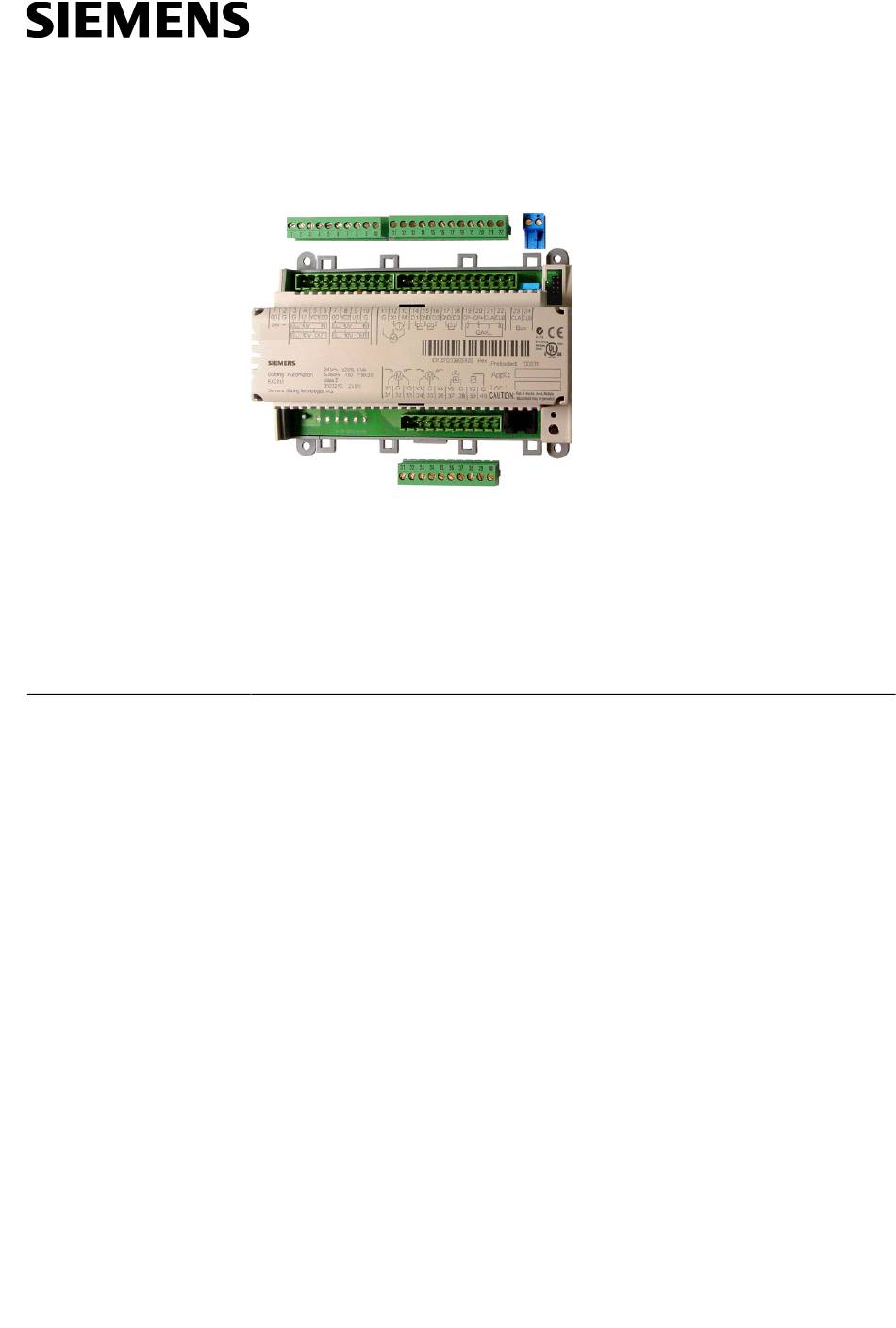

Desigo™ RXC
Raum-Controller,
Basismodul
für VVS-Anlagen,
mit L
M
®-konformer Buskommunikation
ON
ARK

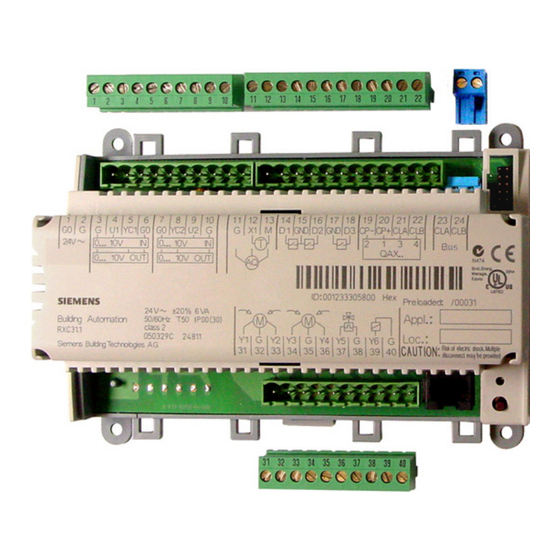

Der Raum-Controller RXC31 wird für die Temperaturregelung in Einzelräumen
mittels Variablen Volumenstrom-Systemen (VVS) eingesetzt.
• Zu- und Abluftregelung mit Volumenstromklappen oder zusätzlichen VVS-
Kompaktkontrollern, mit oder ohne Nacherwärmer
• Kombinierbar mit Erweiterungsmodulen für Licht- und Jalousiesteuerung
• Ladbare Anwendungssoftware
• L
M
®-konforme Buskommunikation
ON
ARK
• Integriert in Gebäudeautomationssystem Desigo
• Ansteuerung von Klappenantrieben mit AC 24 V, 3-Punkt- oder DC 0 ... 10 V-
Stellsignal
• Ansteuerung von VVS-Kompaktkontrollern (mit Differenzdruckfühler, Volu-
menstromregler und Stellantrieb) mit DC 0 ... 10 V-Signal
• Ansteuerung von Elektro- oder Warmwasser-Nacherwärmern mit AC 24 V-
oder AC 24 V, 3-Punkt-Signalen
• Betriebsspannung AC 24 V
RXC31.1 / RXC31.5
Building Technologies
3
844
Werbung
Verwandte Anleitungen für Siemens RXC31.1
Inhaltszusammenfassung für Siemens RXC31.1
- Seite 1 Desigo™ RXC Raum-Controller, RXC31.1 / RXC31.5 Basismodul für VVS-Anlagen, mit L ®-konformer Buskommunikation Der Raum-Controller RXC31 wird für die Temperaturregelung in Einzelräumen mittels Variablen Volumenstrom-Systemen (VVS) eingesetzt. • Zu- und Abluftregelung mit Volumenstromklappen oder zusätzlichen VVS- Kompaktkontrollern, mit oder ohne Nacherwärmer •...
- Seite 2 – Heizkörper mit thermischem Ventil (AC 24 V, PWM) – Elektro-Nacherwärmer (AC 24 V, On/Off) – Y5 und Y6 Warmwasser-Nacherwärmer mit motorischem Ventil (AC 24 V, 3-Punkt) – 2/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 3 Wird Desigo RXC in ein Gebäudeautomationssystem eingebunden, stehen weitere automationssystem Funktionen wie Zeitprogramme, zentrale Steuerung von Sollwerten etc. zur Verfügung (siehe Desigo INSIGHT-Dokumentation). Typenübersicht Artikelnummer Bezeichnung RXC31.1 Raum-Controller für VVS-Anlagen, Basismodul RXC31.5 S55373-C115 RXZ30.1 Zubehör: Klemmenabdeckungen Bestellung Bei einer Bestellung sind Stückzahl, Name und Typenbezeichnung anzugeben.
- Seite 4 Verwendung der Beschriftungsfelder "Appl." und "Loc.": Handschriftlicher Eintrag des Standortes und der aktuell geladenen Applikation oder – Aufkleben einer beschrifteten Etikette (Gedruckt aus Inbetriebnahme- und Service- – Tool RXT10) 4/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
-
Seite 5: Lon Works ®
Inbetriebnahme- und Service-Tools RXT10 und des Servicegerätes RXT20.1. Service-LED Die gelbe Service-LED zeigt den jeweiligen Betriebsstatus des Controllers durch ver- schiedene Blinkmuster an (siehe Benutzerhandbuch RXT10 CM110669) 5/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10... -
Seite 6: Entsorgung
Kommunikation als auch die Speisung. Die Speisung ist begrenzt auf maximal zwei Erweiterungsmodule. Die möglichen Kombinationen sind durch die verfügbaren Applikationen vorgegeben. Siehe Applikationsbibliothek (V1: CA2A3810, V2: CA110300). 6/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10... - Seite 7 • Beim Betrieb entstehende Wärme muss abgeführt werden können; für ausreichende Luftzirkulation sorgen • Gute Zugänglichkeit für den Service • Örtliche Installationsvorschriften beachten Die Montageanleitung ist auf der Verpackung des Gerätes aufgedruckt. 7/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 8 Speisung und einer Wartezeit von ca. 10 min. kehrt der Controller in den Normalbe- trieb zurück. Für die Ausgänge Y1 ... Y6 besteht kein Schutz vor Fehlverdrahtungen mit Beachte! STOP AC 24 V. Die Triacs können zerstört werden. 8/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 9 6 (Y1 ... Y6) Ausgangsspannung AC 24 V On/Off, PWM oder 3-Punkt (umschaltbar) Zulässiger Laststrom max. 0,5 A Strombegrenzung Keine interne Begrenzung Gesamt-Nennlast (gleichzeitige Belastung max. 24 VA aller Ausgänge) 9/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 10 Baudrate L ® 78 kBit/s ORKS ®-Bus ORKS Schnittstellen-Typ ®-kompatibel, galvanisch getrennt Transceiver bei RXC31.1: FTT-10A, bei RXC31.5: FT 5000 Baudrate 78 kBit/s Bus-Topologie, Busabschluss siehe Inst.-Grundlagen CA110334 Schnittstelle zu Erweiterungsmodulen PE-Bus, seriell (für Daten und Speisung) Leitungsanschlüsse Liftklemmen Steckbare Klemmenblöcke 1 x 0.2 ...
- Seite 11 Verpackung, Umweltnutzen, Entsorgung) Abmessungen Siehe Massbilder Breite in DIN-Teilungseinheiten Gewicht Ohne Verpackung 0,28 kg *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Anschlussklemmen 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 LonWorks®...
- Seite 12 CP– Anschlussstecker für 80052 Erweiterungsmodule Masse AC 24 V ADDRz Modul-Adresse Handshake ADDRz ATTNz Handshake DATA Daten ATTNz DATA DC 5 V Clock Elektronik-Masse Elektronik-Masse 12/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 13 Thermische Ventilantriebe AC 24 V Y5.1, Y6.1 Schütze AC 24 V für Elektrolufterhitzer Y5.3 Solid-State-Relais AC24V 1) Geräte für Zuluft an U1, YC1; Geräte für Abluft an U2, YC2 (abhängig von Applikation) 13/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 14 Anschluss am Controller 00105 F AC 24 V Y5.1 Raum-Controller RXC31 Leistungsverstärker UA1T (siehe Datenblatt CA2N3591) thermische Ventilantriebe AC 24 V am Controller angeschlossen Y5.1 thermischer Ventilantrieb AC 24 V 14/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 15 Ventilantriebe AC 24 V (max. 2 Antriebe STA73 / STP73 pro Ausgang Y1 des UA1T) Hinweise • Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! • Der Anschluss von 3-Punkt-Antrieben an UA1T ist nicht möglich. 15/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies 2017-03-10...
- Seite 16 Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2000 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 16/16 Siemens RXC31 – Raum-Controller für VVS-Anlagen, Basismodul CA2N3844de_07 Building Technologies...
