Konfigurieren von DSCP für CoS-Abbildung
Die Abbildung der Dienstklassen (SoC) im Feld Verschiedene Dienste (DS) im IP-Header für jedes Paket erfolgt über
die Definition der Differentiated Services Codepoints (DSCPs) in der SoC-Konfiguration.
Zur Abbildung eines DSCP auf einer Dienstklasse gehen Sie wie folgt vor:
Navigieren Sie zu Dienstklassen » Konfigurieren von DSCP für CoS-Abbildung. Die Tabelle DSCP to CoS
1.
Mapping erscheint.

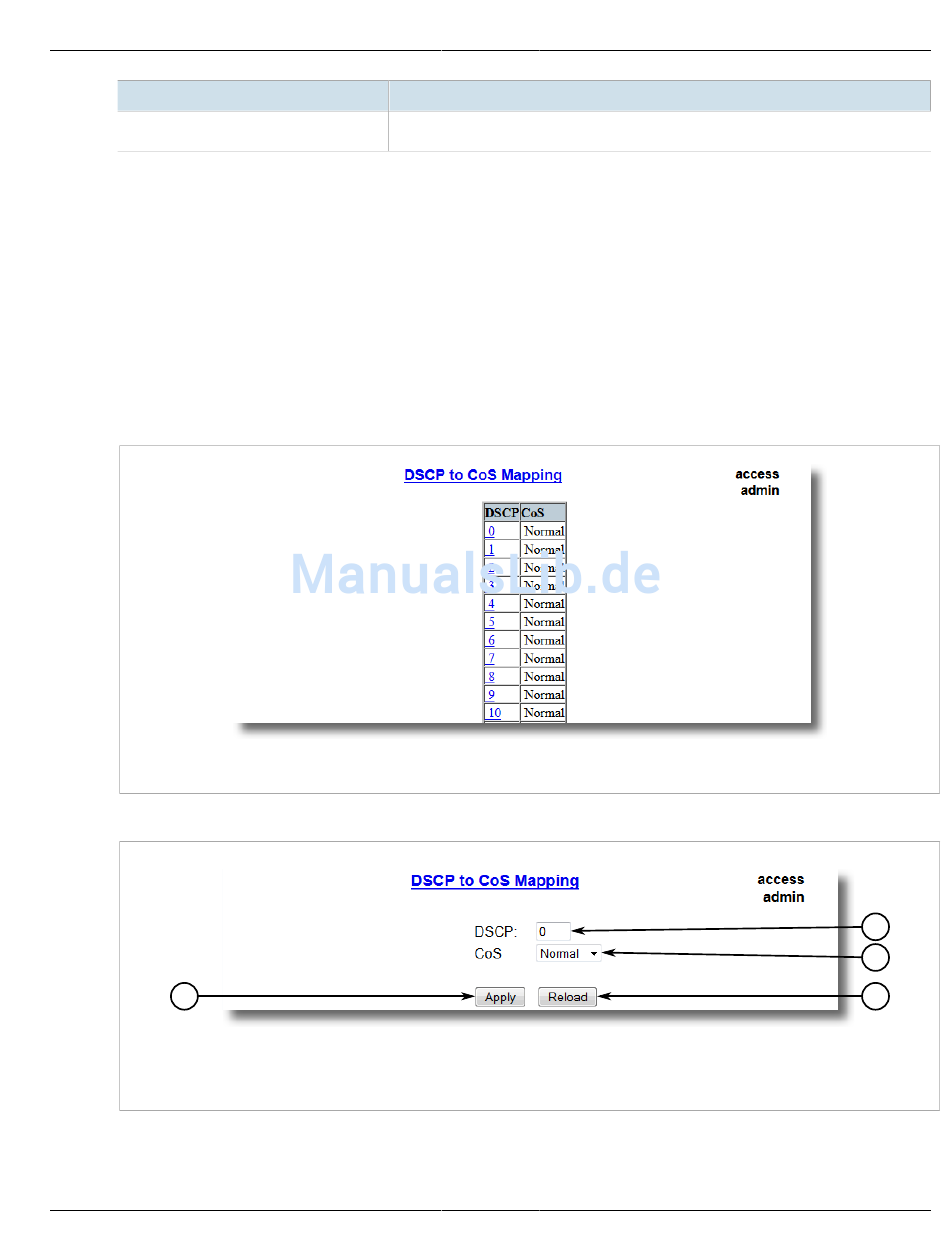

Abbildung 113: Tabelle "DSCP to CoS Mapping"
2. Wählen Sie eine DSCP-Ebene. Das Formular DSCP to CoS Mapping erscheint.
3
Abbildung 114: Formular "DSCP to CoS Mapping"
1. Feld DSCP 2. CoS-Liste 3. Schaltfläche Übernehmen 4. Schaltfläche Neu Laden
3. Konfigurieren Sie folgende(n) Parameter wie erforderlich:
Konfigurieren von DSCP für CoS-Abbildung
Den empfangenen getaggten Frames zugeordnete CoS mit dem spezifizierten
Prioritätswert nach IEEE 802.1p.
Einstellung und Konfiguration
Beschreibung
