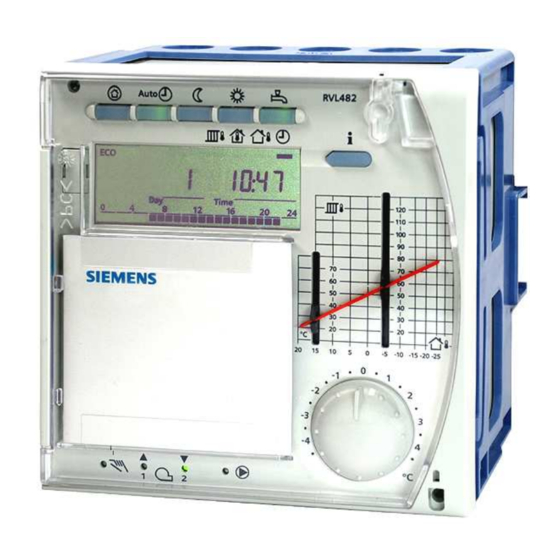

Siemens RVL482 Basisdokumentation
Regler für heizkreis und brauchwasser
Vorschau ausblenden
Andere Handbücher für RVL482:
- Installationsanleitung (288 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Siemens RVL482
Inhaltszusammenfassung für Siemens RVL482

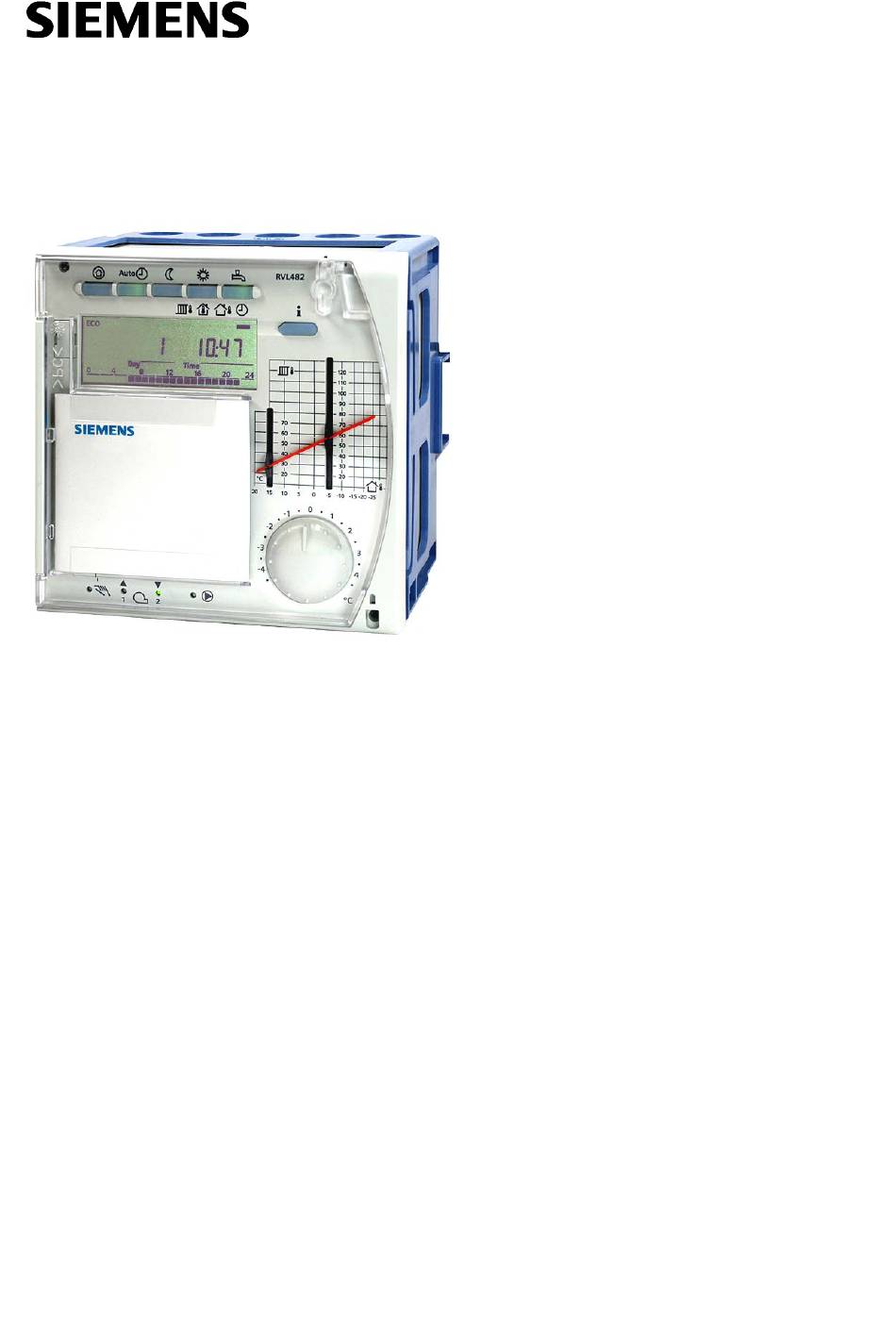

- Seite 1 Regler für Heizkreis und Brauchwasser RVL482 Basisdokumentation Ausgabe: 1.0 Reglerserie: A CE1P2542de Building Technologies 20.05.2008...
- Seite 2 © 2008 Siemens Schweiz AG Building Technologies Group Änderungen vorbehalten International Headquarters Gubelstrasse 22 CH – 6301 Zug Tel. +41 41 724 24 24 Fax +41 41 724 35 22 www.sbt.siemens.com 2/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 20.05.2008...
-
Seite 3: Inhaltsverzeichnis
Anlagentyp und Betriebsart ................25 Betriebszustand und Betriebsniveau ............. 26 Messwerterfassung ..................27 Raumtemperatur (A6, B5)................27 4.1.1 Messung ......................27 4.1.2 Fehlerbehandlung..................27 4.1.3 Raummodell ....................27 3/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008... - Seite 4 Bedienzeilen ....................32 Sollwerte ......................32 5.2.1 Generell ......................32 5.2.2 Gebäudefrostschutz..................32 Heizprogramm ....................32 Ferienprogramm ....................33 Funktionsblock „Endbenutzer Brauchwasser” ........34 Bedienzeilen ....................34 Sollwert ......................34 Istwert ......................34 Funktionsblock „Endbenutzer Allgemein”..........35 Bedienzeilen ....................35 4/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 5 Raummodelltemperatur ................. 45 12.4.7 Ausschaltoptimierung ..................45 12.4.8 Schnellabsenkung ..................45 12.4.9 Einschaltoptimierung ..................46 12.4.10 Schnellaufheizung ..................46 12.5 Raumfunktionen .................... 47 12.5.1 Maximalbegrenzung der Raumtemperatur ............ 47 5/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 6 Regelung mit modulierendem Brenner ............58 14.5.1 Einstellparameter ...................58 14.5.2 Regelung......................58 14.6 Kesselfrostschutz...................58 14.7 Kesselanfahrentlastung .................59 14.7.1 Anlagentypen 2–x, 4–x ..................59 14.7.2 Anlagentypen 3–x, 5–x ..................59 14.8 Kesselüberhitzungsschutz ................60 Funktionsblock „Pumpe M1”..............61 6/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 7 21.1 Bedienzeilen ....................70 21.2 Brauchwasserzuordnung................70 Funktionsblock „Zirkulationspumpe” ............71 22.1 Bedienzeile ....................71 22.2 Allgemeine Wirkungsweise................71 22.3 Lauf der Zirkulationspumpe bei Ferien ............72 7/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 8 Entladeschutz ....................81 24.8.1 Zweck......................81 24.8.2 Wirkungsweise....................81 24.8.3 Vorlauftemperatur ..................81 24.9 Manuelle Brauchwasserladung..............82 Funktionsblock „Dreipunktantrieb Brauchwasser” .........83 25.1 Bedienzeilen ....................83 25.2 Funktion ......................83 25.2.1 Vorlauftemperatur-Überhöhung ..............83 25.2.2 Brauchwasserregelung ..................83 8/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 9 30.3 Inbetriebnahmehilfen ..................91 30.3.1 Simulation Aussentemperatur ............... 91 30.3.2 Relaistest....................... 92 30.3.3 Fühlertest....................... 92 30.3.4 Test H–Kontakte.................... 93 30.4 Hilfsfunktionen ....................94 30.4.1 Anlagenfrostschutz ..................94 9/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 10 Mindestlaufzeit .....................107 33.2.4 Kollektorfrostschutz-Temperatur..............107 33.2.5 Kollektorüberhitzungsschutz-Temperatur ............108 33.2.6 Speicher Rückkühlung .................109 33.2.7 Verdampfungstemperatur Wärmeträger ............110 33.2.8 Maximalbegrenzung der Ladetemperatur ............110 33.2.9 Speichertemperatur-Maximalbegrenzung............111 33.2.10 Kollektorstartfunktion ...................111 Funktionsblock „Sperrfunktionen” ............112 10/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 11 Installieren ....................121 Projektierung ..................... 122 37.1 Anschlussklemmen..................122 37.2 Anschlussschaltpläne .................. 123 Ausführung ....................124 38.1 Aufbau ......................124 38.2 Massbild ...................... 124 Technische Daten..................125 11/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
- Seite 12 12/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Inhaltsverzeichnis 20.05.2008...
-
Seite 13: Übersicht
Drehknopf vorhanden • Alle übrigen Parameter werden digital mit dem Bedienzeilenprinzip eingestellt • Über den LPB (Local Process Bus) ist der RVL482 mit anderen Geräten kommunika- tionsfähig • Ausführungsmerkmale sind: Betriebsspannung AC 230 V, CE-Konformität, Aussen- masse nach IEC 61554 (144 × 144 mm) Gerätekombinationen... -
Seite 14: Verwendbare Raumgeräte
1.2.4 Kommunikation Die Kommunikation ist möglich mit: • allen LPB-fähigen Reglern von Siemens • SYNERGYR Gebäudezentrale OZW30 (ab Softwareversion 3.0) Der Heizungsregler RVL482 kann nicht als Partnergerät für RVL469 eingesetzt Hinweis werden 1.2.5 Empfang des Wärmebedarfs Über die zwei getrennt skalierbaren DC 0…10 V Eingänge kann der Wärmebedarf von anderen Geräten empfangen werden. -
Seite 15: Anwendung
• Heizgruppen und Brauchwasserbereitung mit eigener Wärmeerzeugung • Verbundanlagen, bestehend aus Wärmeerzeugung, mehreren Heizgruppen sowie zentraler oder dezentraler Brauchwasserbereitung Anwendungsbereich nach Gebäudearten Der RVL482 eignet sich grundsätzlich für alle Gebäude. Ausgelegt ist er jedoch vorwie- gend für: • Mehrfamilienhäuser • Einfamilienhäuser •... - Seite 16 • Maximalbegrenzung des Sollwertanstieges • Vorlaufalarm (Vorlauftemperatur bzw. Kesseltemperaturregelung) • Legionellenfunktion • Manuelle Brauchwasserladung Die programmierten Heizkreise und Brauchwasserkreise sowie ihre Kombinationsmög- lichkeiten sind im Abschnitt „3.2 Anlagentypen“ aufgeführt. 16/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 2 Anwendung 20.05.2008...
-
Seite 17: Grundlagen
Grundlagen Technische Hauptmerkmale Die Technik des RVL482 hat zwei Hauptmerkmale: • Im RVL482 sind 5 Heizkreis-Anlagentypen und 4 Brauchwasser-Anlagentypen pro- grammiert. Durch Ausnützen aller möglichen bzw. sinnvollen Kombinationen erge- ben sich 21 Anlagentypen • Alle Funktionen und ihre Einstellungen sind in Funktionsblöcken zusammengefasst 3.1.1... -
Seite 18: Anlagentypen
Die Beschreibung der einzelnen Funktionen erfolgt im nachfolgenden Text blockweise bzw. zeilenweise. Anlagentypen Im RVL482 sind 21 Anlagentypen fest programmiert; dabei sind jedem Anlagentyp die erforderlichen Funktionen fest zugeordnet. Bei der Inbetriebnahme muss der zutreffen- de Anlagentyp gewählt werden. -
Seite 19: Heizkreis-Anlagentypen
Kombinierbar mit Brauchwassertypen: • mit Typen 1, 2 und 3 über hydraulischen Anschluss an • mit Typ 4 ohne hydraulischen Anschluss U1/U2 A6/B5 1, 2, 3 19/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008... - Seite 20 Wärmebedarfsmeldung ab Datenbus. Kein Heizprogramm. Minimalbegrenzung der Kesselrücklauftemperatur mit eigenem Mischer. Kombinierbar mit Brauchwassertypen: • mit Typ 1 über hydraulischen Anschluss an • mit Typ 4 ohne hydraulischen Anschluss 20/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008...
-
Seite 21: Brauchwasser-Anlagentypen
Durchgangsventils im Wärmetauscher-Primärrücklauf. Erfassung der Brauchwasser- temperatur im Wärmetauscher-Sekundärvorlauf. Zirkulationspumpe ist optional, wird jedoch sehr empfohlen. Zu beachten: • Zirkulationspumpe M4 nur mit Heizkreis-Anlagentypen 1, 2 und 4 21/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008... - Seite 22 Rücklauffühler Witterungsfühler Wärmeerzeuger (Kessel) Verbraucher (Raum) Datenbus Elektroeinsatz Umwälz-/Bypasspumpe Heizkreispumpe Ladepumpe Kesselpumpe/Zirkulationspumpe Kollektorpumpe Regler RVL482 Sonnenfühler Windfühler Heizkreismischer Brauchwasserventil bzw. Ventil für die Minimalbegrenzung der Kesselrücklauftemperatur 22/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008...
-
Seite 23: Einstellebenen, Funktionsblöcke Und Anlagentypen
Einstellebenen, Funktionsblöcke und Anlagentypen Das Blockschema zeigt, • welche Funktionsblöcke den drei vorhandenen Bedienebenen zugeordnet sind • welche Funktionsblöcke bei den verschiedenen Anlagentypen aktiv sind 23/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008... -
Seite 24: Betriebsarten Heizkreis
Regler ohne Busverbund ausgeschaltet (mit Datenbus je nach Einstel- lung). • AUS (Taste leuchtet nicht): Keine Brauchwasserbereitung. Frostschutz ist ge- währleistet (ausgenommen Anlagentypen x–4) 24/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008... -
Seite 25: Handbetrieb
Handbetrieb Der RVL482 kann auf Handbetrieb umgestellt werden. Die Regelung ist dann ausge- schaltet. Die verschiedenen Stellgeräte verhalten sich im Handbetrieb wie folgt: • Heizkreisventil: Dieses ist stromlos, kann aber mit den beiden Handbetriebstasten / (Schliessen) und (Öffnen) manuell in jede beliebige Stellung gefahren werden. -
Seite 26: Betriebszustand Und Betriebsniveau
AUS. Im Betriebszustand EIN sind je nach Betriebsart maximal 3 Betriebsniveaus möglich. Das Betriebsniveau wird durch das Heizprogramm und das Ferienprogramm bestimmt. Betriebsart Betriebszustand Betriebsniveau 26/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 3 Grundlagen 20.05.2008... -
Seite 27: Messwerterfassung
• An der Klemme B5 kann ein Raumtemperaturfühler QAA24 angeschlossen werden • An der Klemme A6 kann ein Raumgerät QAW50 oder QAW70 angeschlossen wer- • Es kann an beiden Klemmen je ein Gerät angeschlossen werden; der RVL482 kann dann je nach Einstellung den Mittelwert der beiden Messungen ermitteln. Die übri- gen Raumgerätefunktionen werden durch die Mittelwertbildung nicht beeinflusst... -
Seite 28: Vorlauftemperatur (B1)
Der Regler erkennt den angeschlossenen Typ selbständig. In Verbundanlagen kann die Aussentemperatur ab LPB bezogen werden. Regler mit einem eigenen Fühler geben die Aussentemperatur auf den Datenbus weiter. 28/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 4 Messwerterfassung 20.05.2008... -
Seite 29: Fehlerbehandlung
über B7 läuft die Pumpe im Fehlerfall parallel zur Kesselstufe 1). Brauchwasser-Vorlauftemperatur (B3) 4.6.1 Messung Die Brauchwasser-Vorlauftemperatur wird mit einem Fühler mit einem Messelement LG-Ni 1000 erfasst. 29/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 4 Messwerterfassung 20.05.2008... -
Seite 30: Fehlerbehandlung
Das Brauchwasser wird nicht mehr bereitet; die Ladepumpe ist ausge- schaltet. Ausnahme: Bei Anlagentyp x–2 wird der Speicher bei intaktem Fühler B3 (Brauch- wasservorlauf) immer geladen 30/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 4 Messwerterfassung 20.05.2008... -
Seite 31: Kollektortemperatur (B6)
0) der Fühlerwert auf dem Datenbus nicht verfügbar ist und nicht mit einem lokalen Fühler gearbeitet wird. Ein Unterbruch oder ein Kurzschluss des eigenen Fühlers kann nicht detektiert werden. 31/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 4 Messwerterfassung 20.05.2008... -
Seite 32: Funktionsblock „Endbenutzer Raumheizung
/Frostschutzsollwert ab, so wird ein AUS durch ECO – wenn vorhanden – abgebrochen, bis die Raumtemperatur wieder 1 °C über dem Ferien-/Frostschutzsollwert liegt. Heizprogramm Mit dem Heizprogramm des RVL482 sind täglich 3 Heizphasen möglich; zudem kann jeder Tag der Woche unterschiedliche Heizphasen haben. Hinweis Eingegeben werden nicht „Schaltzeiten”, sondern die Zeitabschnitte, während denen... -
Seite 33: Ferienprogramm
Es können maximal 8 Ferienperioden pro Jahr programmiert werden. Um 00:00 des ersten Ferientages wird auf den Sollwert für Frostschutz/Ferienbetrieb umgeschaltet. Nach 24:00 des letzten Ferientages schaltet der RVL482 gemäss der Schaltuhr auf NORMALEN bzw. REDUZIERTEN Betrieb um. Sobald eine Ferienperiode abgelaufen ist, werden ihre Daten gelöscht. -
Seite 34: Funktionsblock „Endbenutzer Brauchwasser
Messwert des Brauchwasser-Vorlauffühlers B3 Erfolgt die Messung mit einem oder zwei Thermostaten, kann kein Istwert angezeigt werden. Auf der Anzeige erscheint in diesem Fall ---. 34/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 6 Funktionsblock „Endbenutzer Brauchwasser” 20.05.2008... -
Seite 35: Funktionsblock „Endbenutzer Allgemein
Tage 6 und 7 individuell ändern. Die Eingaben werden sortiert und überlappende EIN-Phasen zusammengefasst. Uhrzeit und Datum Der RVL482 hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Der Wochentag auf Bedienzeile 39 wird automatisch anhand des eingestellten Datums bestimmt und kann nicht verstellt werden. -
Seite 36: Fehleranzeige
Anzeigebeispiel in Verbundanlagen: = Bedienzeile = Fehlernummer = Segmentnummer = Gerätenummer Die Fehlermeldung verschwindet erst nach dem Beseitigen der Ursache. Es gibt keine Quittierung! 36/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 7 Funktionsblock „Endbenutzer Allgemein” 20.05.2008... -
Seite 37: Funktionsblock „Anlagentyp
Alle für die anderen Anlagentypen vorhandenen anlagenspezifischen Grössen und Bedienzeilen sind ausgeblendet und werden nicht angezeigt. Beispiel für eine Eingabe (Wahl des Anlagentyps 1–2): = Bedienzeile = Heizkreis-Anlagentyp 1 = Brauchwassertyp 2 37/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 8 Funktionsblock „Anlagentyp” 20.05.2008... -
Seite 38: Funktionsblock „Erzeugertyp
Bedienzeile 54 Erzeugertyp Einstufiger Brenner Die Kesseltemperaturregelung erfolgt mittels Zweipunktregelung Zweistufiger Brenner Die Kesseltemperaturregelung erfolgt mittels Zweipunktregelung Modulierender Brenner Die Kesseltemperaturregelung erfolgt zwischen Grund- und Volllast stetig 38/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 9 Funktionsblock „Erzeugertyp” 20.05.2008... -
Seite 39: Funktionsblock „Modulierender Brenner
– für normale Gebläsebrenner ist die Grenze bei ungefähr 30…40 % der nominalen Leistung. Bei kleinem Wärmebedarf schaltet der RVL482 die Grundstufe ein und aus (Klemme 4). Bei steigendem Wärmebedarf gibt der RVL482 ein Dreipunkt-Signal aus (Klemmen K5, K6), um die Verbrennungsluftklappe zu steuern. -
Seite 40: Funktionsblock „Kaskadenslave
∆T = (T − T KRI = + 0,5 × SD) > 0 Hinweis Die automatische Kesselfolge-Umschaltung nach Brennerbetriebsstunden ist mit dem RVL482 nicht möglich, da dieser die Brennerbetriebsstunden nicht erfasst. 40/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 11 Funktionsblock „Kaskadenslave”... -
Seite 41: Funktionsblock „Raumheizung
Aussentemperatur einen stark gedämpften Verlauf. Da- durch gewährleistet sie den heizfreien Sommerbetrieb, denn sie verhindert, dass im Sommer während wenigen kühlen Tagen die Heizung eingeschaltet wird. 41/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 42: Heizgrenzen
Gebäude gespeicherte Wärme genügt, um die Räume auf der gewünsch- ten Temperatur zu halten. Hat die ECO-Funktion die Heizung ausgeschaltet, so erscheint in der Anzeige 42/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 43: Betriebsarten Und Betriebszustände
• das Einschalten und Aufheizen sowie das Abschalten so gesteuert werden, dass während den Nutzungszeiten immer die gewünschte Raumtemperatur herrscht • dazu der kleinstmögliche Aufwand an Heizenergie benötigt wird 43/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 44: Grundlagen
Heizprogramm Raumtemperatur Zeit Vorverlegungszeit der Frühabschaltung Vorverlegungszeit für den Aufheizbeginn Schnellabsenkung Raumsollwert Sollwert für NORMALE Raumtemperatur Sollwert für REDUZIERTE Raumtemperatur ∆T Raumsollwertüberhöhung (bei Schnellaufheizung) Raumtemperatur-Istwert 44/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 45: Raummodelltemperatur
Sollwert für REDUZIERTE Raumtemperatur Gemischte Aussentemperatur 12.4.7 Ausschaltoptimierung Während der Nutzungszeit regelt der RVL482 die Heizung auf den Sollwert für NORMAL Heizen. Gegen Ende der Nutzungszeit wird die Regelung auf den Sollwert für REDUZIERT umgeschaltet. Die Umschaltzeit wird durch die Optimierung so be- rechnet, dass die Raumtemperatur beim Ende der Nutzungszeit 0,5 °C unter dem Soll-... -
Seite 46: Einschaltoptimierung
12.4.9 Einschaltoptimierung Während der Nichtnutzungszeit regelt der RVL482 die Heizung auf den Sollwert für REDUZIERT Heizen. Gegen Ende der Nichtnutzungszeit schaltet die Optimierung die Regelung auf Schnellaufheizung um; das heisst, dass dem Raumsollwert die einge- stellte Überhöhung zuaddiert wird. Die Umschaltzeit wird durch die Optimierung so berechnet, dass die Raumtemperatur beim Beginn der Nutzungszeit den Sollwert für... -
Seite 47: Raumfunktionen
∆ T = ∆ T × (1 + s) [K] -0,5 Steilheit der Heizkennlinie ∆T Raumsollwertreduktion ∆T Abweichung der Raumtemperatur ∆T Vorlaufsollwertreduktion 47/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 48: Raumeinfluss
• Vorlauftemperatursollwert bei − 5 °C Aussentemperatur • Vorlauftemperatursollwert bei +15 °C Aussentemperatur Die Grundeinstellung bei der Inbetriebnahme erfolgt gemäss Projektierung oder nach lokaler Praxis. 48/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 49: Krümmung
Die Heizkennlinie wird am Regler als Gerade dargestellt. Diese Gerade entspricht je- doch genau der gekrümmten Heizkennlinie, weil die nicht lineare Aussentemperatur- skala der Krümmung entspricht. Die Heizkennlinie gilt für einen Raumtemperatursollwert von 20 °C. 49/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 50: Parallelverschiebung Der Heizkennlinie
Abhängigkeit der gemischten Aussentemperatur der aktuelle Vorlauftemperatursollwert gebildet. Er kann auf der Bedienzeile 165 abgerufen werden (siehe auch Kapitel „30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen”“). 50/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 12 Funktionsblock „Raumheizung” 20.05.2008... -
Seite 51: Sollwertbildung
SYNERGYR Gebäudezentrale OZW30“ beschrieben. 12.7.2 Bedarfsgeführte Regelung Bedarfsgeführte Regelungen werden bei den Anlagentypen 4 − x und 5 − x angewendet. Der Sollwert wird dem RVL482 als Wärmebedarfsmeldung via Datenbus (LPB) zugeführt. Die Aussentemperatur sowie Wind- und Sonneneinfluss werden nicht berücksichtigt. 51/131 Siemens Regler für Heizkreis und Brauchwasser RVL482... -
Seite 52: Funktionsblock „Dreipunktantrieb Heizkreis
• schont Gegenstände und Baumaterialien, die kein rasches Aufheizen ertragen (z.B. Antiquitäten) • verhindert Überlastung der Wärmeerzeugung Diese Funktion kann unwirksam gemacht werden (Einstellung ---). 52/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 13 Funktionsblock „Dreipunktantrieb Heizkreis” 20.05.2008... -
Seite 53: Einfluss Der Brauchwasserbereitung
Die Stellbefehle der Regelung an den Stellantrieb des Mischers/Ventils werden auf die Ausgangsrelais gegeben und mittels Leuchtdioden angezeigt. 13.4 Temperaturüberhöhung Mischer Dem RVL482 kann eine Überhöhung der Mischertemperatur eingegeben werden. Dar- unter wird eine Überhöhung des jeweiligen Vorlauftemperatursollwertes der Heizgruppe verstanden. Der überhöhte Sollwert geht als Wärmebedarfssignal an den Wärmeer- zeuger. -
Seite 54: Funktionsblock „Kessel
„3.7 Anlagentyp und Betriebsart“. Falls ein Wärmebedarf vorhanden ist, stellt der Kessel in jedem Fall Wärme zur Verfü- gung, d.h. die Kesselbetriebsart ist dann immer EIN. 54/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel” 20.05.2008... -
Seite 55: Begrenzungen
Brenner trotzdem bis zum Ablauf dieser Zeit eingeschaltet (Brennertaktschutz). Die minimale Brennerlaufzeit hat also Priorität. Vorbehalten bleibt jedoch die Maximalbe- grenzung der Kesseltemperatur, welche den Brenner in jedem Fall ausschaltet. 55/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel” 20.05.2008... -
Seite 56: Regelung Mit Zweistufigem Brenner
Die erste Stufe läuft weiter. Sinkt die Vorlauftemperatur wieder, so schaltet die zweite Stufe bei x < w − 0,5 × SD wieder ein. Der Sollwert wird jetzt durch 56/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel”... - Seite 57 - 0,5 max. max. Freigabe für die Brennerstufe 2 Freigabeintegral Integral Rückstellintegral Schaltdifferenz Zeit Kesseltemperatursollwert Kesseltemperaturistwert Steuersignal für die Brennerstufe 1 Steuersignal für die Brennerstufe 2 57/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel” 20.05.2008...
-
Seite 58: Regelung Mit Modulierendem Brenner
Kesseltemperatur um die Schaltdifferenz über den Kesselminimalgrenzwert angestie- gen ist. Bei den Anlagentypen 3–x und 5–x wird in dieser Zeit zusätzlich noch die Pumpe M4 eingeschaltet. 58/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel” 20.05.2008... -
Seite 59: Kesselanfahrentlastung
Mischer im Kesselrücklauf bleibt geschlossen. Eine Begrenzung im Anzeigefeld wird mit angezeigt. Steigt die Kesseltemperatur wieder um die Schaltdif- ferenz (Bedienzeile 94) über den Kesselminimalgrenzwert, werden Pumpe M4 und Brenner ausgeschaltet. 59/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 14 Funktionsblock „Kessel” 20.05.2008... -
Seite 60: Kesselüberhitzungsschutz
14.8 Kesselüberhitzungsschutz Als Schutz gegen Wärmestaue in Kesseln (Überhitzungsschutz) hat der RVL482 eine Schutzfunktion. Beim Ausschalten der ersten Brennerstufe lässt der Regler während der eingestellten Pumpennachlaufzeit (Bedienzeile 174 beim Kesseltemperaturregler) die Pumpe M1 weiterlaufen und erzeugt parallel dazu ein Zwangsignal an alle Verbraucher (gerätein- tern und auf dem Datenbus). -
Seite 61: Funktionsblock „Pumpe M1
In diesen Anlagentypen ist dieser Funktionsblock deaktiviert. Die Pumpe M1 läuft bei vorhandener Temperaturanforderung eines Verbrauchers an den Kessel immer, d.h. auch während der Anfahrentlastung. Liegt keine Temperaturanforderung an, ist die Pumpe ausgeschaltet. 61/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 15 Funktionsblock „Pumpe M1” 20.05.2008... -
Seite 62: Funktionsblock „Sollwert Rücklaufbegrenzung
Mit der Eingabe --- ist die Funktion unwirksam, d.h. die Rücklauftemperatur wird nicht begrenzt. Erläuterungen zu diesen Funktionen sind dem Kapitel „17 Funktionsblock „Begren- zungsart Rücklaufbegrenzung”“ zu entnehmen. 62/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 16 Funktionsblock „Sollwert Rücklaufbegrenzung” 20.05.2008... -
Seite 63: Funktionsblock „Begrenzungsart Rücklaufbegrenzung
Rücklauftemperaturfühler angeschlossen werden. 17.4 Minimalbegrenzung der Rücklauftemperatur Im RVL482 kann die Minimalbegrenzung der Rücklauftemperatur auf drei Arten reali- siert werden: • Reduktion der Verbrauchersollwerte (nur mit Anlagentypen 1–x, 2–x und 4–x) • Reduktion der Verbrauchersollwerte und Einbezug der Bypasspumpe (nur mit Anla- gentypen 2–x und 4–x) -
Seite 64: Wirkungsweise Mit Einzelgerät (Ohne Bus)
Einstellungen die Rücklaufminimalbegrenzung lokal ausführen, das heisst sie bilden intern ein kritisches Sperrsignal. (Reaktion auf kritische Sperrsignale siehe Abschnitt „30.4.7 Sperrsignalverstärkung“) 64/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 17 Funktionsblock „Begrenzungsart Rücklaufbegrenzung” 20.05.2008... -
Seite 65: Minimalbegrenzung Durch Reduktion Der Verbrauchersollwerte, Mit Einbezug Der Bypasspumpe
Die Minimalbegrenzung der Rücklauftemperatur kann auf der Bedienzeile 101 unwirk- sam gemacht werden. 17.5 Maximalbegrenzung der Rücklauftemperatur Im RVL482 kann die Maximalbegrenzung der Rücklauftemperatur auf zwei Arten reali- siert werden: • Rücklaufmaximalbegrenzung auf den Heizkreismischer wirkend (nur Anlagen- typen 1–x) •... -
Seite 66: Maximalbegrenzung Auf Kessel Wirkend
Ist die Rücklaufmaximalbegrenzung aktiv, wird das im Anzeigefeld mit angezeigt. Der Fühler B7 muss für diese Anwendung gemäss folgendem Bild platziert werden: B2 Kesseltemperaturfühler B7 Rücklauftemperaturfühler E1 Kessel E3 Wärmepumpe M1 Umwälzpumpe 66/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 17 Funktionsblock „Begrenzungsart Rücklaufbegrenzung” 20.05.2008... -
Seite 67: Funktionsblock „Bivalent Rücklaufmaximalbegrenzung
Der „Startpunkt bivalent” für die Absenkung des Kesselsollwertes wird im Funktions- block „Sollwert Rücklaufbegrenzung” auf der Bedienzeile 101 eingegeben. Erläuterungen zur Funktion sind dem Abschnitt „17.5.2 Maximalbegrenzung auf Kessel wirkend“ zu entnehmen. 67/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 18 Funktionsblock „Bivalent Rücklaufmaximalbegrenzung” 20.05.2008... -
Seite 68: Funktionsblock „Dreipunktantrieb Rücklaufbeimischung
Der Dreipunktregler weist PI-Verhalten auf. Die Rücklauftemperatur wird durch stetiges Steuern des Mischers auf den Rücklaufminimalsollwert geregelt. Einstellbar sind die Laufzeit des Stellantriebes, das P-Band (Xp) sowie die Nachstellzeit (Tn). 68/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 19 Funktionsblock „Dreipunktantrieb Rücklaufbeimischung” 20.05.2008... -
Seite 69: Funktionsblock „Nachstellzeit Rücklaufmaximalbegrenzung
Auf der Bedienzeile 114 kann die Nachstellzeit der Rücklaufmaximalbegrenzung auf den Heizkreismischer wirkend eingestellt werden. Erläuterungen zur Funktion sind dem Abschnitt „17.5.1 Maximalbegrenzung auf Heiz- kreismischer wirkend“ zu entnehmen. 69/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 20 Funktionsblock „Nachstellzeit Rücklaufmaximalbegrenzung” 20.05.2008... -
Seite 70: Funktionsblock „Brauchwasserzuordnung
Die Brauchwasserbereitung ist für alle Heizkreise der am Datenbus (LPB) angeschlossenen Regler bestimmt. Die Einstellung ist in Verbindung mit den Bedienzeilen 122 (Zirkulationspumpenpro- gramm) und 123 (Brauchwasser Freigabe) nötig. 70/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 21 Funktionsblock „Brauchwasserzuordnung” 20.05.2008... -
Seite 71: Funktionsblock „Zirkulationspumpe
Regler A, B, C und D via Datenbus vernetzt sind: Bedienzeile Regler Betriebsart Heizprogramm, Ferien Zirkulationspumpe Beispiel 1 06:00…18:00 Die Zirkulationspumpe läuft von 06:00 bis 07:00…23:00 23:00 07:00…22:00 03:00…22:00, Ferien 71/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 22 Funktionsblock „Zirkulationspumpe” 20.05.2008... -
Seite 72: Lauf Der Zirkulationspumpe Bei Ferien
Verbund im Ferienbetrieb 22.4 Brauchwasserfrostschutz Der Brauchwasserfrostschutz des RVL482 wird mit den Fühlern B3, B31 und B32 si- chergestellt. Das Verhalten ist vom Anlagentyp abhängig. 22.4.1 Frostschutz im Brauchwasserspeicher Dieser Frostschutz gilt für die Anlagentypen x–1 und x–2. Er hat immer eine minimale Einschalttemperatur von 5 °C. -
Seite 73: Funktionsblock „Freigabe, Vorrang Und Vorlaufsollwert Brauchwasser
Ladeart (Heizung/Elektroeinsatz) Brauchwasserbereitung ab Heizung Brauchwasserbereitung ab Elektroeinsatz Brauchwasserbereitung Bei allen Anlagentypen x–4 ist die Ladung bei eingeschalteter Brauchwasserbereitung immer freigegeben 73/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 23 Funktionsblock „Freigabe, Vorrang und Vorlaufsollwert Brauchwasser” 20.05.2008... -
Seite 74: Freigabeprogramme
Keine Brauchwasserbereitung, wenn alle Regler im gleichen Segment im Ferienbetrieb 0, 1 oder 2 Keine Brauchwasserbereitung, wenn alle Regler im Verbund im Ferienbetrieb 74/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 23 Funktionsblock „Freigabe, Vorrang und Vorlaufsollwert Brauchwasser” 20.05.2008... -
Seite 75: Vorrang Und Vorlaufsollwert
Anlagentypen mit Kessel möglich (2–x und 3–x). Bei Anlagentyp 1–x wirkt die Ein- stellung „gleitender Vorrang” gleich wie die Einstellung „kein Vorrang” 75/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 23 Funktionsblock „Freigabe, Vorrang und Vorlaufsollwert Brauchwasser”... -
Seite 76: Kein Vorrang
Die Anforderung des Mischerheizkreises sei 80 °C, jene des Brauchwasserkreises 65 °C. Der Sollwert der gemeinsamen Vorlauftemperatur ist bei Brauchwasserladung jener des Brauchwasserkreises, also 65 °C. 76/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 23 Funktionsblock „Freigabe, Vorrang und Vorlaufsollwert Brauchwasser” 20.05.2008... -
Seite 77: Funktionsblock „Speicher Brauchwasser
• Die Umschaltung von Elektroeinsatz auf Heizung erfolgt dann, wenn eine Wärmean- forderung der Heizung vorliegt. Je nach Einstellung auf der Bedienzeile 125 (1, 2 oder 3) werden für das Umschaltkriterium verschiedene Wärmeanforderungen be- rücksichtigt: 77/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 78: Brauchwassertemperatur Und Brauchwasser-Schaltdifferenz
1 Fühler mit Solar < (T – SD BWx1 2 Fühler mit Solar < (T – SD ) und T < (T – SD BWx1 BWx2 78/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 79: Ladetemperaturüberhöhung
, Bedienzeile 127) = 10 °C BW ∆ Resultierender Ladetemperatursollwert T = 60 °C Wird mit Thermostaten gearbeitet, muss die Ladetemperaturüberhöhung trotzdem ein- gestellt werden. 79/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 80: Maximale Ladungsdauer Brauchwasser
• Die Speichertemperatur wird mit Fühler/n gemessen. Mit Thermostaten ist die Legi- onellenfunktion nicht möglich • Die Ladungen erfolgen momentan mit der Heizung und nicht mit dem Elektroeinsatz 80/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 81: Zwangsladung
Fühler B3 Fühler B3 3–1 Fühler B2 Fühler B2 4–1 Fühler B2 Fühler B2 4–2 Fühler B3 Fühler B3 5–1 Fühler B2 Fühler B2 81/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 82: Manuelle Brauchwasserladung
Soll die Brauchwasserbereitung nach der manuellen Ladung wieder ausgeschaltet sein, muss die Taste nach dem Blinken erneut gedrückt werden (Taste erlischt). Wird das Brauchwasser elektrisch aufgeheizt, so ist keine manuelle Ladung möglich. 82/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 24 Funktionsblock „Speicher Brauchwasser” 20.05.2008... -
Seite 83: Funktionsblock „Dreipunktantrieb Brauchwasser
Zur Sicherheit gibt der Regler jedoch alle 10 Minuten einen Impuls von 1 Minute Dauer an den Stellantrieb ab. Ein Impuls in der Gegenrichtung hebt die Impulssperre auf. 83/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 25 Funktionsblock „Dreipunktantrieb Brauchwasser” 20.05.2008... -
Seite 84: Funktionsblock „Vorhaltezeit Brauchwasserbereitung Ab Wärmetauscher
35 s Stellantrieb-Schliesszeit 35 s P-Band der Regelung (Xp) 35 °C Nachstellzeit der Regelung (Tn) 35 s Vorhaltezeit der Regelung (Tv) 16 s 84/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 26 Funktionsblock „Vorhaltezeit Brauchwasserbereitung ab Wärmetauscher” 20.05.2008... -
Seite 85: Funktionsblock „Multifunktionales Relais
Funktionsblock „Multifunktionales Relais” Der RVL482 verfügt über ein multifunktionales Relais, dessen Funktion in diesem Block gewählt wird. Dieses Relais wird auch für die Ansteuerung eines Elektroeinsatzes bei der Brauchwasserbereitung sowie für das Steuersignal ZU des Brenner-Modulationsan- triebes des modulierenden Brenners verwendet. Ist also der Regler auf „Nur Elektrobe- trieb”... -
Seite 86: Ein/Aus Gemäss Schaltuhr
In einem solchen Fall ist das multifunktionale Relais immer ausgeschaltet. 27.2.4 Relais EIN bei Störung Liegt am RVL482 eine Fehlermeldung vom eigenen Gerät oder vom Datenbus an (im LCD leuchtet ), wird das multifunktionale Relais eingeschaltet. Das Einschalten hat eine Verzögerungszeit von 2 Minuten. -
Seite 87: Funktionsblock „Legionellenfunktion
• Mit der Einstellung 1 wird die Brauchwasser-Zirkulationspumpe in Abhängigkeit der Brauchwassertemperatur gesteuert. Die Steuerung der Zirkulationspumpe nach Kapitel „22 Funktionsblock „Zirkulations- pumpe”“ erfolgt parallel dazu 87/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 28 Funktionsblock „Legionellenfunktion” 20.05.2008... -
Seite 88: Wirkungsweise
Falls eine maximale Brauchwasser-Ladedauer eingestellt ist, wirkt sie auch hier. Wird der Legionellensollwert nicht erreicht, wird die Legionellenladung unterbrochen und nach Ablauf der maximalen Ladezeit fortgesetzt. 88/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 28 Funktionsblock „Legionellenfunktion” 20.05.2008... -
Seite 89: Funktionsblock „Schaltprogramm 3
29.2 Beschreibung Mit dem Schaltprogramm 3 des RVL482 sind täglich drei EIN-Phasen möglich, zudem kann jeder Tag der Woche unterschiedliche EIN-Phasen haben. Wie beim Heizprogramm werden nicht Schaltzeiten eingegeben, sondern die Zeitab- schnitte, während denen das Programm bzw. die angesteuerte Funktion EIN, also ein- geschaltet, sein soll. -
Seite 90: Funktionsblock „Servicefunktionen Und Allgemeine Einstellungen
• Stellung des Drehknopfes zur Raumtemperaturkorrektur • Parallelverschiebung der Heizkennlinie (Einstellung auf Bedienzeile 72) Bei bedarfsgeführten Regelungen (Anlagentypen 4–x und 5–x) wird --- angezeigt. 90/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 20.05.2008... -
Seite 91: Heizkennlinie
Bereiche von − 50…+50 °C simuliert werden. Die Simulation beeinflusst die aktuelle, die gemischte und die gedämpfte Aussentemperatur. Simulierte T = aktuelle T = gemischte T = gedämpfte T 91/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 20.05.2008... -
Seite 92: Relaistest
--- angezeigt Sollwert der Vorlauftemperatur. Istwert des Vorlauftemperaturfühlers an Klemme B1 Ist keine Wärmeanforderung vor- handen, wird --- angezeigt 92/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 20.05.2008... -
Seite 93: Test H-Kontakte
Kontakte einzeln angewählt werden. Eingabe Kontakt Übersteuerung Betriebsart (H1–Kontakt) Manuell erzeugter Wärmebedarf (H2–Kontakt) Der Kontaktzustand wird wie folgt angezeigt: Anzeige Kontakt Kontakt geschlossen Kontakt offen 93/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 20.05.2008... -
Seite 94: Hilfsfunktionen
Sinkt die aktuelle Aussentemperatur unter den Grenzwert (Einstellung auf Bedienzeile 1–x, 2–x, 3–x 167 minus 0,5 °C), so schaltet der RVL482 die Heizkreispumpe M2 ein und regelt die Vorlauftemperatur auf den eingestellten Minimalwert. An den Erzeuger wird eine ent- sprechende Anforderung gestellt. Ausgeschaltet wird die Regelung, wenn die Aussen- temperatur um 0,5 °C über den Grenzwert angestiegen ist. -
Seite 95: Manuelles Übersteuern Der Betriebsart (H1-Kontakt)
Solange diese Funktion aktiv ist, blinkt die LED in der betreffenden Betriebsart- Wahltaste mit tiefer Frequenz (ca. 0,5 Hz). Die Tasten selbst sind jedoch wirkungslos. Nach dem Deaktivieren dieser Funktion geht der RVL482 wieder in die vorher einge- stellte Betriebsart. -
Seite 96: Pumpenkick
Busverbund sowie – falls vorhanden – an den eigenen Heiz- und Brauch- wasserkreis gesendet. Ist der Kesseltemperaturregler im Segment 1…14, sendet er 96/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen”... -
Seite 97: Eingaben Für Lpb
30.5.1 Lieferant Uhrzeit Für die Uhrzeit sind je nach Master-Uhr verschiedene Quellen möglich. Mittels der Einstellung 0…3 muss sie dem RVL482 auf der Bedienzeile 178 eingegeben werden: 0 = Autonome Uhr im RVL482 1 = Uhrzeit ab Bus; Uhr (Slave) ohne Fernverstellung 2 = Uhrzeit ab Bus;... -
Seite 98: Lieferant Aussentemperatur
Ist für den gewählten Anlagentyp eine unerlaubte Adresse eingegeben worden, wird das durch eine Fehlermeldung (Fehlernummer 140) angezeigt. Ausführliche Angaben über die Geräteadressierung enthält das Datenblatt N2030. 98/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 30 Funktionsblock „Servicefunktionen und allgemeine Einstellungen” 20.05.2008... -
Seite 99: Busspeisung
Busspeisung. Sie gibt also Auskunft darüber, ob ein Datenverkehr über den Datenbus möglich ist. 30.5.5 Busbelastungskennzahl Die Busbelastungskennzahl E für den LPB des RVL482 beträgt 9. Die Summe der E- Zahlen aller am gleichen Bus angeschlossenen Geräte darf die Zahl 300 nicht über- schreiten. -
Seite 100: Funktionsblock „H2-Kontakt
0 = Konstanter Vorlauf-/Kesselsollwert; der RVL482 regelt konstant auf diesen Festwert. 1 = Minimaler Vorlauf-/Kesselsollwert; der RVL482 regelt im Minimum auf diesen Soll- wert, auch wenn andere Anforderungen einen tieferen Sollwert verlangen. Auf der Bedienzeile 186 ist der Sollwert einstellbar. -
Seite 101: Funktionsblock „Externe Eingänge
Regelung einwirkt, ist dem Abschnitt „12.7 Sollwertbildung“ zu entnehmen. Wird in Verbundanlagen die Sonneneinstrahlung vom Datenbus übernommen, kann die Adressierung des „Lieferanten” automatisch oder direkt erfolgen (Bedienzeile 190). 101/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 32 Funktionsblock „Externe Eingänge” 20.05.2008... -
Seite 102: Eingang U2
Fühler. Als Adresse wird die eigene angezeigt. Ausführliche Angaben über die Adressierung des Lieferanten enthält das Datenblatt N2030. Der Sonnenfühler muss beim Anschluss an den RVL482 extern gespeist werden. Ein- zelheiten enthält das Datenblatt des Sonnenfühlers. Wärmebedarfssignal U1 Über den DC 0…10 V Spannungseingang U1 kann ein Wärmebedarfssignal empfan- gen werden. -
Seite 103: Betriebsstundenzähler
Als Adresse wird die eigene angezeigt. Ausführliche Angaben über die Adressierung des Lieferanten enthält das Datenblatt N2030. Der Windfühler muss beim Anschluss an den RVL482 extern gespeist werden. Einzel- heiten enthält das Datenblatt des Windfühlers. Wärmebedarfssignal U2 Über den DC 0…10 V Spannungseingang U2 kann ein Wärmebedarfssignal von emp- fangen werden. -
Seite 104: Identifikationsnummer Des Raumgerätes
Die zur Zeit mit RVL482 verwendbaren Raumgeräte haben folgende Nummern: 82 = QAW50 83 = QAW70 Der RVL482 ignoriert nicht zugelassene Raumgeräte (z.B. QAW20) und erzeugt eine Fehlermeldung (Fehlernummer 62). 104/131 Siemens Regler für Heizkreis und Brauchwasser RVL482... -
Seite 105: Funktionsblock „Solare Ladung Brauchwasser
Funktionsblock „Solare Ladung Brauchwasser“ Mit den Brauchwasser-Anlagentypen 1, 2 und 4 unterstützt der RVL482 die solare Brauchwasserbereitung. Aktiviert wird die Funktion mit der Wahl der Brauchwassertemperaturfühler auf der Bedienzeile 126. Die solare Brauchwasserladung ist dann immer freigegeben. Sie er- folgt mit der Kollektorpumpe aufgrund der Temperaturdifferenz zwischen Brauchwas- serspeicher- und Kollektortemperatur. -
Seite 106: Minimale Ladetemperatur
– SD ) über der minima- len Ladetemperatur (und die geforderte Einschaltdifferenz ist erfüllt), wird geladen: TKol > TLmin + (SD – SD 106/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 107: Mindestlaufzeit
Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1K. • Sinkt die Brauchwasserspeicher-Temperatur unter 8 °C, wird die Frostschutzfunktion abgebrochen. Mit der Einstellung --- wird die Kollektorfrostschutz-Funktion ausgeschaltet. 107/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 108: Kollektorüberhitzungsschutz-Temperatur
TSp < TSpSi – 1 K Bei zwei Speicherfühlern wird der wärmere der beiden Fühler betrachtet. Mit der Einstellung --- wird der Kollektorüberhitzungsschutz ausgeschaltet. 108/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 109: Speicher Rückkühlung
TKol > TSp – 2 K • Erreicht die Speichertemperatur bis auf 1 K den Rückkühlsollwert, wird die Funktion beendet. TSp < TRk +1 K 109/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 110: Verdampfungstemperatur Wärmeträger
TSp < TSpMax – 1 K Hinweis Die Kollektorüberhitzungsschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen bis der Speichertemperatur-Maximalgrenzwert erreicht wird. 110/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 111: Speichertemperatur-Maximalbegrenzung
1 °C. TKol t < Grad Tkol Kollektortemperatur Grad Gradient ON/OFF Kollektorpumpe Temperatur Zeit Mit der Einstellung --- wird die Kollektorstartfunktion ausgeschaltet. 111/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 33 Funktionsblock „Solare Ladung Brauchwasser“ 20.05.2008... -
Seite 112: Funktionsblock „Sperrfunktionen
• die Einstelltasten zum Verstellen von Werten • das Stäbchen zum Verstellen der Heizkennlinien-Grundeinstellung • der Drehknopf für die Korrektur der Raumtemperatur • die Betriebsart-Wahltasten • die Handbetriebtaste 112/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 34 Funktionsblock „Sperrfunktionen” 20.05.2008... -
Seite 113: Kommunikation
• Die Verwendung eines nicht zugelassenen Raumgerätes wird vom RVL482 als Feh- ler erkannt und auf der Bedienzeile 50 angezeigt (Fehlernummer 62) • Fehler, die das Raumgerät in sich selbst detektiert, werden am RVL482 auf der Be- dienzeile 50 angezeigt (Fehlernummer 61) •... -
Seite 114: Zusammenwirken Mit Raumgerät Qaw70
QAW50 nicht beeinflusst. 35.1.3 Zusammenwirken mit Raumgerät QAW70 Raumgerät QAW70, mit Raumfühler, Schaltuhr, Sollwerteinstellung und Raumtemperaturkorrektur (Drehknopf) Mit QAW70 können folgende Funktionen sowie Wirkungen auf den RVL482 erreicht werden: • Übersteuern der Heizkreis-Betriebsart • Verändern der Raumtemperatursollwerte • Verändern des Brauchwassertemperatur-Sollwertes NORMAL •... - Seite 115 Zeile am Funktion, Parameter Wirkung auf RVL482, Hinweise QAW70 Sollwert für NORMAL Heizen Verändert die RVL482-Bedienzeile 1 Sollwert für REDUZIERT Heizen Verändert die RVL482-Bedienzeile 2 Sollwert der Brauchwassertem- Verändert die RVL482-Bedienzeile 26 peratur in Anlagentypen mit Brauchwasserbe- reitung Wochentag (Eingabe Heizpro-...
-
Seite 116: Zusammenwirken Mit Synergyr Gebäudezentrale Ozw30
• Austausch von Sperr- und Zwangsignalen • Austausch von Messwerten wie Aussentemperatur, Rücklauftemperatur und Vorlauf- temperatur sowie von Uhrensignalen • Der Regler RVL482 ist mit dem RVL469 nicht kompatibel, der RVL479 ist rückwärts- kompatibel • Austausch von Fehlermeldungen Ausführliche Informationen über die Kommunikation mit LPB enthalten: •... -
Seite 117: Handhabung
Anzeige des aktuellen Heizprogramms Anzeige von „ECO-Funktion ist aktiv” Anzeige des Betriebsniveaus Anzeige von „Busspeisung vorhanden” Anzeige der Nummer der aktuellen Bedienzeile Cursor für Infotaste (Anzeige von Temperaturen) 117/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 36 Handhabung 20.05.2008... -
Seite 118: Analoge Bedienelemente
2. Brennerstufe EIN Anzeige „Heizung läuft” Die Leuchtdiode beim Pumpensymbol leuchtet, sobald die Heizkreispumpe M2 (Anlagentypen 1–x, 2–x, 3–x) oder die Umwälzpumpe/Bypasspumpe M1 (Anlagenty- pen 4–x, 5–x) läuft. 118/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 36 Handhabung 20.05.2008... -
Seite 119: Digitale Bedienelemente
Symbol gestellt werden. Es bedeuten: Symbol Anzeige der Vorlauftemperatur bzw. Kesseltemperatur Raumtemperatur Aussentemperatur Uhrzeit Jeweils die zuletzt gewählte Information bleibt als Daueranzeige im Anzeigefeld stehen. 119/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 36 Handhabung 20.05.2008... -
Seite 120: Einstellebenen Und Zugriffsrechte
36.2 Inbetriebnahme 36.2.1 Installationsanleitung Dem RVL482 ist eine Installationsanleitung beigelegt, die ausführlich die Montage und Verdrahtung sowie die Inbetriebnahme mit Funktionskontrolle und das Einstellen be- schreibt. Sie richtet sich an geschulte Fachleute. Bei jeder Bedienzeile ist ein Feld vor- handen, in das der eingestellte Wert eingetragen werden kann. -
Seite 121: Montage
36.3 Montage 36.3.1 Montageort Idealer Montageort ist ein trockener Raum, z.B. der Heizungsraum. Der RVL482 kann jedoch auch an klimatisch ungünstigen Orten angebracht werden; mit der Schutzart IP42 EN 60529 ist er tropfwassergeschützt. Die zulässige Umgebungstemperatur beträgt 0…50 °C. Am gewählten Ort kann der RVL482 wie folgt angebracht werden: •... -
Seite 122: Projektierung
Eingang für Y7 und Y8 Brauchwassermischer/Ventil bzw. Mischer für die Kesselrücklaufbegrenzung AUF Brauchwassermischer/Ventil bzw. Mischer für die Kesselrücklaufbegrenzung ZU Neben den Anschlussklemmen sind zwei Stützpunktklemmen für N und vorhanden. 122/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 37 Projektierung 20.05.2008... -
Seite 123: Anschlussschaltpläne
Fernbedienung Betriebsart Kollektorfühler Fernbedienung Vorlaufsollwert Rücklauffühler Sonnenfühler Witterungsfühler Windfühler Zweistufiger oder modulierender Brenner Stellantrieb Heizkreis Temperaturwächter Stellantrieb Brauchwasserkreis bzw. Stellantrieb Sicherheitstemperaturbegrenzer Kesselrücklaufmischer LPB Datenbus Multifunktionaler Ausgang 123/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 37 Projektierung 20.05.2008... -
Seite 124: Ausführung
Ausführung 38.1 Aufbau Der RVL482 besteht aus dem Reglereinsatz, der die Elektronik, das Netzteil und die Ausgangsrelais sowie – an der Frontseite – alle Bedienelemente enthält, sowie dem Sockel, der auch die Anschlussklemmen umfasst. Die Bedienelemente liegen unter einem abschliessbaren Klarsichtdeckel. In seiner Innenseite ist ein Einschubfach vor- handen, um die Bedienungsanleitung einzustecken. -
Seite 125: Technische Daten
<95 % r.F. <95 % r.F. (ohne Betauung) (ohne Betauung) Mechanische Bedingungen Klasse 3M2 Klasse 2M2 Klasse 1M2 Einsatzhöhe Max. 3000 m Höhe über Meer 125/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 39 Technische Daten 20.05.2008... - Seite 126 126/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 39 Technische Daten 20.05.2008...
- Seite 127 Brauchwasserregelung ..........83 Frostschutzfunktion Solar........107 Brauchwasser-Schaltdifferenz ........78 Frühabschaltung ............45 Brauchwassertaste ..........118 Fühlertest ..............92 Brauchwasser-Vorlauftemperatur ......29 Führungs- und Hilfsgrössen ........41 Brauchwasserzuordnung .......... 70 Führungsgrössen ............13 Brennerlaufzeit............55 127/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Stichwortverzeichnis 20.05.2008...
- Seite 128 Gespeicherte Wärme ..........41 Kommunikation..........14, 116 Gleitender Vorrang ............75 Korrekturknopf QAW70 .......... 115 Gradient Kollektorstartfunktion ........111 Kritische Sperrsignale..........96 Grundeinstellung Heizkennlinie.........48 Kritisches Sperrsignal..........63 Krümmung Heizkennlinie.......... 49 128/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Stichwortverzeichnis 20.05.2008...
- Seite 129 Nachstellzeit Rücklaufmaximalbegrenzung ....69 Schnellabsenkung.............45 Netzspannungsseite ..........122 Schnellaufheizung.............46 Nicht zugelassene Raumgeräte......104 Schutzbetrieb ............24 Nichtnutzungszeit............85 Servicefunktionen............90 Nutzungszeit ............85, 86 Sicherheitsfunktionen ..........55 Simulation Aussentemperatur ........91 129/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Stichwortverzeichnis 20.05.2008...
- Seite 130 Zugriffsrechte............120 Zusammenwirken mit Raumgeräten....... 113 Überhöhung Mischertemperatur........53 Zwangsignal ............. 60 Überlappende Heizphasen........32 Zwangsladung ............81 Übersteuern Betriebsart ..........95 Zweipunktregelung ........... 56 Umschaltung Winterzeit-Sommerzeit ......96 Unkritische Sperrsignale ...........96 130/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies Stichwortverzeichnis 20.05.2008...
- Seite 131 © 2008 Siemens Schweiz AG Building Technologies Group Änderungen vorbehalten International Headquarters Gubelstrasse 22 CH – 6301 Zug Tel. +41 41 724 24 24 Fax +41 41 724 35 22 www.sbt.siemens.com 131/131 Siemens Regler für Heizkreis und Brauchwasser RVL482 CE1P2542de Building Technologies 20.05.2008...
