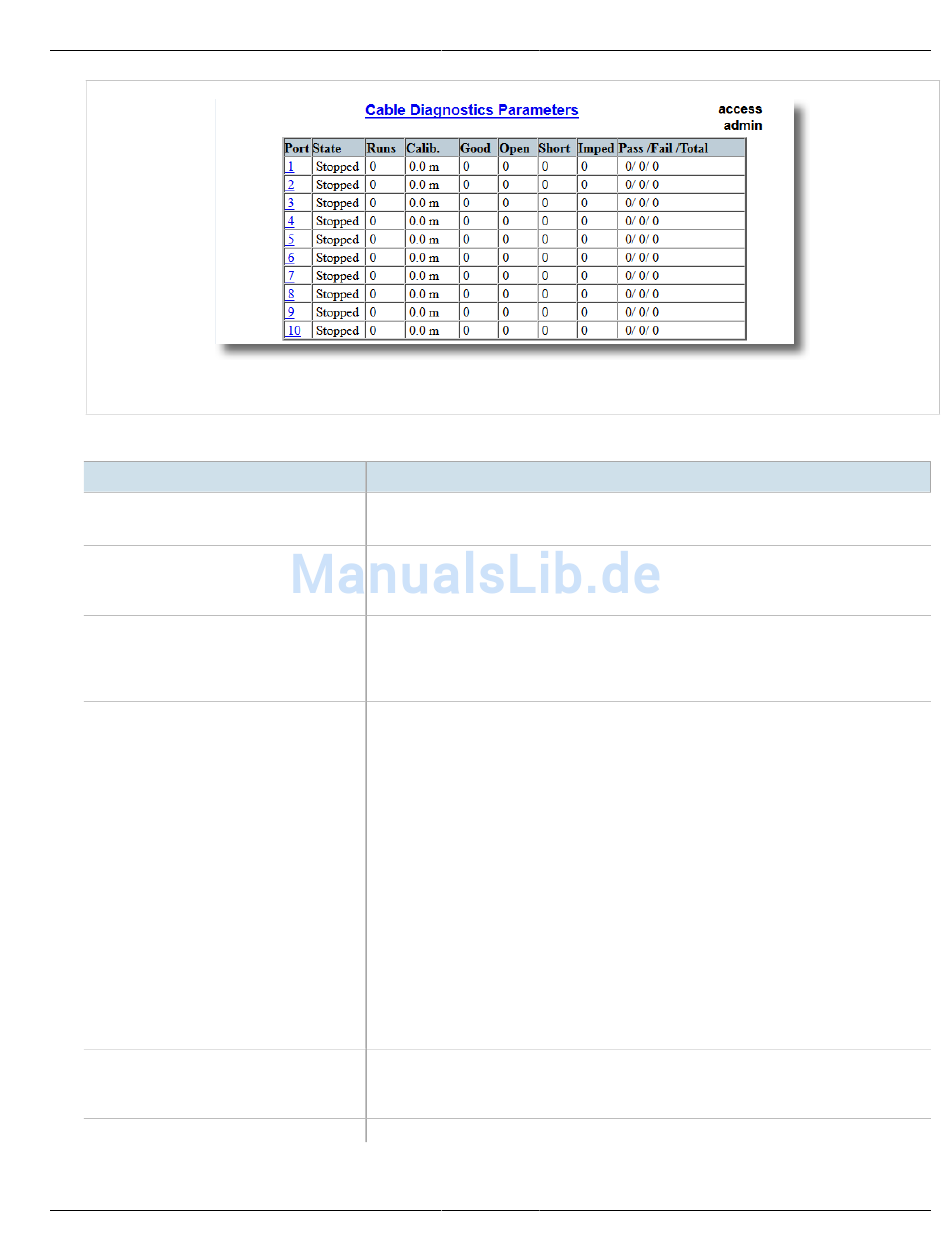

Abbildung 31: Tabelle "Cable Diagnostics Parameters"
Diese Tabelle zeigt folgende Informationen an:
Parameter
Port
State
Runs
Calib.
Good
Open
Anzeigen der Kabeldiagnose-Ergebnisse
Zusammenfassung: 1 bis maximale Portnummer
Die Portnummer gemäß Siebdruck auf der Frontplatte des Switch.
Zusammenfassung: { Stopped, Started }
Steuert das Starten/Stoppen der Kabeldiagnose am ausgewählten Port. Unterstützt der Port
die Kabeldiagnose nicht, wird der Zustand "N/A" wiedergegeben.
Zusammenfassung: 0 bis 65535
Die Gesamtanzahl, wie oft die Kabeldiagnose am ausgewählten Port ausgeführt wird. Wenn
diese Anzahl auf "0" gesetzt wird, wird die Kabeldiagnose am ausgewählten Port für immer
ausgeführt.
Zusammenfassung: -100,0 bis 100,0 m
Dieser Kalibrierungswert kann zum Anpassen oder Kalibrieren des geschätzten Abstands
zum Fehler verwendet werden. Folgende Schritte können zum Kalibrieren des geschätzten
Abstands zum Fehler im Rahmen der Kabeldiagnose ausgeführt werden:
• Wählen Sie einen bestimmten Port, für den eine Kalibrierung erforderlich ist.
• Schließen Sie ein Ethernet-Kabel mit bekannter Länge (z. B. 50 m) am Gerät an.
• Das andere Ende des Kabels darf NICHT an einen Verbindungspartner angeschlossen
werden.
• Führen Sie die Kabeldiagnose am Port mehrmals aus. Offene Fehler sollten erkannt
werden.
• Bestimmen Sie den durchschnittlichen Abstand zum im Protokoll aufgezeichneten
OFFENEN Fehler und vergleichen Sie ihn mit der bekannten Länge des Kabels. Die
Differenz kann als Kalibrierungswert dienen.
• Geben Sie den Kalibrierungswert ein und führen Sie die Kabeldiagnose erneut mehrmals
aus.
• Der Abstand zum OFFENEN Fehler sollte nun einen ähnlichen Abstand wie die Kabellänge
haben.
• Nun ist der Abstand zum Fehler für den ausgewählten Port kalibriert.
Zusammenfassung: 0 bis 65535
Die Anzahl, wie häufig "GOOD TERMINATION" (guter Abschluss, kein Fehler) an den
Kabelpaaren des ausgewählten Ports erkannt wurde.
Zusammenfassung: 0 bis 65535
Beschreibung
