CE1N3113de
30.05.2008
Synco™ 700

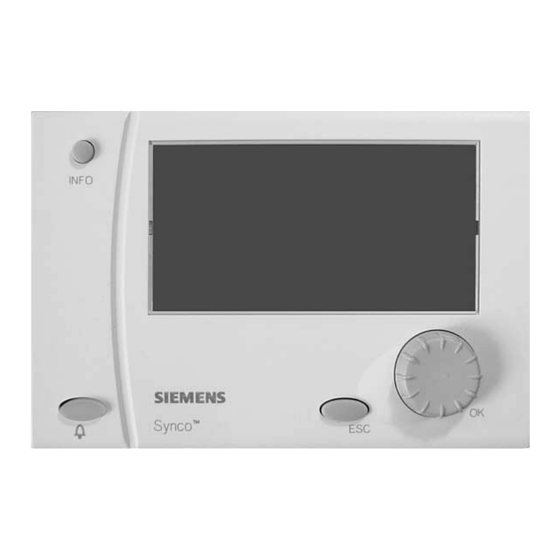

Bus-Bediengerät
Kommunikatives Bediengerät für die Bedienung von bis zu 150 Reglern,
Raumgeräten und Zentralen aus dem Synco™ 700-Sortiment via Konnex-Bus.
Frei definierbare Favoritenseiten. Speisung ab Konnex-Bus oder extern AC 24 V.
Feste Installation oder mobiler Einsatz.
• Zentrale Fernbedienung mehrerer Geräte des Synco™ 700-Sortiments sowie von
Einzelraumreglern RXB in einem Konnex-Netzwerk
• Bedienung von Synco™-Geräten aus einer grösseren Distanz
• Einsatz als mobiles Servicegerät zur Parametrierung von Anlagen
Eine Inbetriebnahme von Synco™ 700-Reglern ist mit RMZ792 nicht möglich.
Die Inbetriebnahme erfolgt mit den Bediengeräten RMZ790 bzw. RMZ791 oder mit
dem Servicetool OCI700.1.
• Geräteliste mit maximal 150 Geräten
• Automatischer Gerätesuchlauf
• Automatisches oder manuelles Sortieren der Geräteliste
• Benennen oder Umbenennen der Geräte
• Löschen von einzelnen Geräten oder der gesamten Geräteliste
3
RMZ792
Building Technologies
HVAC Products
113
Werbung
Verwandte Anleitungen für Siemens RMZ792
Inhaltszusammenfassung für Siemens RMZ792
- Seite 1 • Bedienung von Synco™-Geräten aus einer grösseren Distanz • Einsatz als mobiles Servicegerät zur Parametrierung von Anlagen Hinweis Eine Inbetriebnahme von Synco™ 700-Reglern ist mit RMZ792 nicht möglich. Die Inbetriebnahme erfolgt mit den Bediengeräten RMZ790 bzw. RMZ791 oder mit dem Servicetool OCI700.1.
- Seite 2 RMZ792 de, en, fr, it, nl, pl, cs, sk, hu, es, da, no, sv, fi, el, ru, ro, sl, sr, hr Speicherkarte zu RMZ792 RMA792 de, en, fr, it, nl, pl, cs, sk, hu, es, da, no, sv, fi, el, ru, ro, sl, sr, hr...
- Seite 3 CE-Konformitätserklärung T3110 Ausführung Das Bus-Bediengerät RMZ792 eignet sich für Front- oder Wandmontage sowie für den mobilen Einsatz. Die Kabelzuführung kann durch einen Ausschnitt in der Montageplatte oder durch eine seitliche Öffnung im Gehäuseoberteil erfolgen. Das beigepackte Verbindungskabel ermöglicht den Anschluss an Synco™ 700-Regler oder an einen Konnex-Busdose.
- Seite 4 EN 61 558-2-6 zu verwenden; sie müssen für 100 % Einschaltdauer ausgelegt sein • Sicherungen, Schalter, Verdrahtungen und Erdungen sind nach den örtlichen Vorschriften für Elektroinstallationen auszuführen Montage- und Installationshinweise • Das Bus-Bediengerät RMZ792 ist ausgelegt für: – Wandmontage – Frontmontage (Loch für Kabeldurchführung erforderlich) – Mobilen Einsatz •...
- Seite 5 SBT HVAC Products geschultes Personal und mit entsprechender Berechtigung (Zugriffsrechte) lokal verändert werden • Eine Inbetriebnahme der Busteilnehmer ist mit dem Bus-Bediengerät RMZ792 nicht möglich; sie hat lokal am Gerät mit den entsprechenden Bediengeräten oder dem Servicetool zu erfolgen •...
- Seite 6 Daten zur umweltverträglichen Pro- SN 36350 (Umweltverträgliche duktgestaltung und Bewertung (RoHS- Produkte) Konformität, stofflichen Zusammensetzung, RL 2002/95/EG (RoHS) Verpackung, Umweltnutzen, Entsorgung) 0.215 kg Masse (Gewicht) Nettogewicht ohne Verpackung Verbindungskabel 0.110 kg Building Technologies Bus-Bediengerät RMZ792 CE1N3113de HVAC Products 30.05.2008...
- Seite 7 RJ45- Kabel Schalterstellung S: „KNX“ Synco RM... N1 Synco™-Regler S1 Bus-Bediengerät RMZ792 KNX TP1 45 mA X1 Konnex-Busdose Hinweis Für die erforderliche interne Konfiguration des Bus-Bediengerätes RMZ792, siehe Basisdokumentation P3113. Building Technologies Bus-Bediengerät RMZ792 CE1N3113de HVAC Products 30.05.2008...
- Seite 8 Massbilder Bus-Bediengerät Bohrplan für Frontmontage Masse in mm ©2006 - 2008 Siemens Schweiz AG Änderungen vorbehalten Building Technologies Bus-Bediengerät RMZ792 CE1N3113de HVAC Products 30.05.2008...
