Kapitel 5
Einstellung und Konfiguration
1

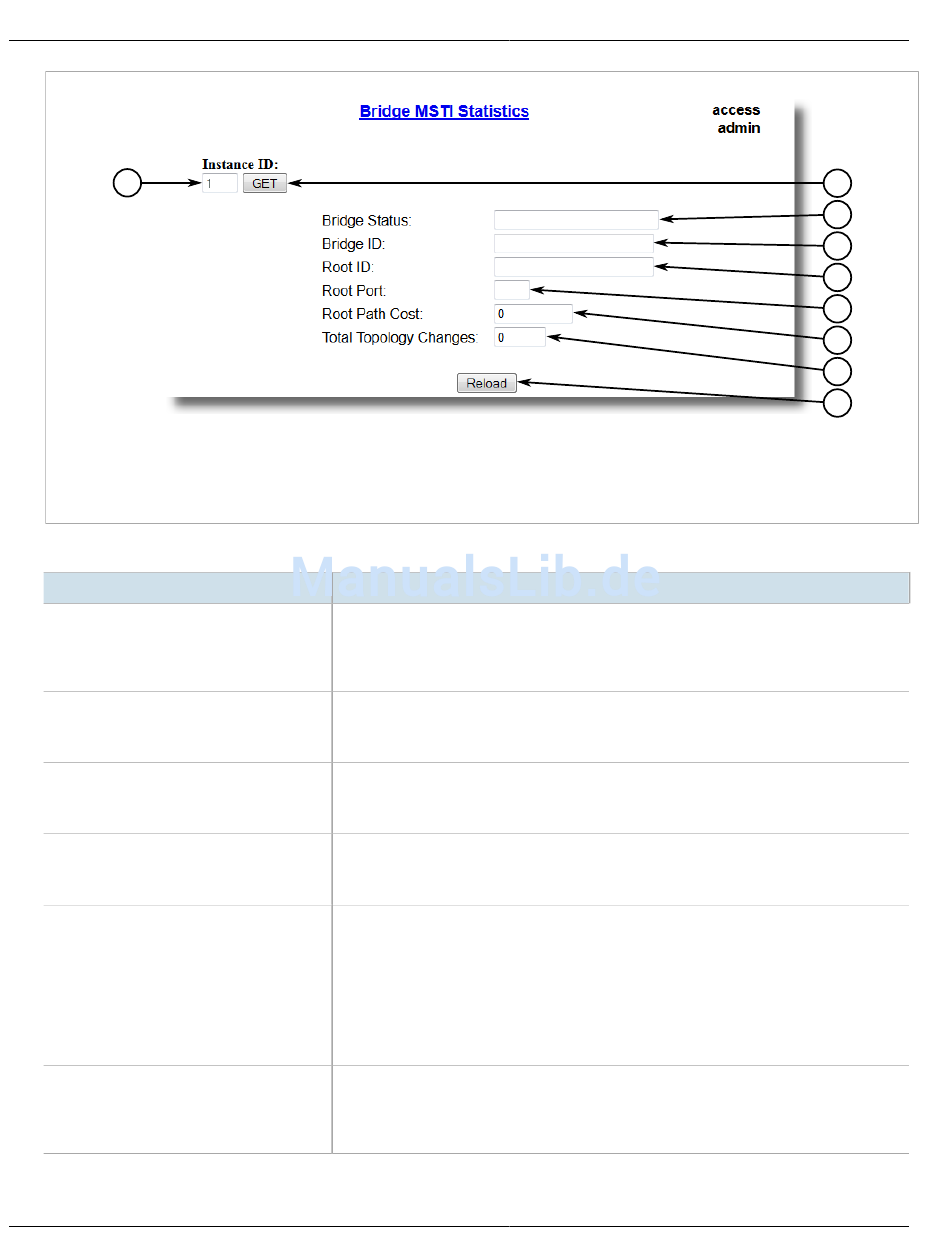

Abbildung 101: Formular Bridge-MSTI-Statistik
1. Feld Instanz 2. Schaltfläche Get 3. Feld Bridge-Status 4. Feld Bridge-ID 5. Feld Root-ID 6. Feld Root-Port 7. Feld Root-Pfad-
Kosten 8. Feld Alle Topologieänderungen 9. Schaltfläche Neu Laden
Diese Tebelle zeigt folgende Informationen an:
Parameter
Bridge Status
Bridge ID
Root ID
Root Port
Root Path Cost
Total Topology Changes
182
Zusammenfassung: { , Designated Bridge, Not Designated For Any LAN, Root Bridge }
Der Spanning-Tree-Status der Bridge. Der Status kann "Root" oder "Designated" sein. Dieses
Feld kann Text mit dem Hinweis anzeigen, dass keine Bestimmung für ein LAN vorliegt,
wenn die Bridge für keinen ihrer Ports bestimmt ist.
Zusammenfassung: $$ / ##-##-##-##-##-##, wobei $$ im Bereich zwischen 0 und 65535,
## im Bereich zwischen 0 und FF liegt.
Bridge-Kennung dieser Bridge.
Zusammenfassung: $$ / ##-##-##-##-##-##, wobei $$ im Bereich zwischen 0 und 65535,
## im Bereich zwischen 0 und FF liegt.
Bridge-Kennung der Root-Bridge.
Zusammenfassung: 1 bis maximale Portnummer oder { <empty string> }
Wenn die Bridge vom Typ "Designated" ist, handelt es sich hierbei um den Port, der die
Verbindung in Richtung der Root-Bridge des Netzwerks ermöglicht.
Zusammenfassung: 0 bis 4294967295
Gesamtkosten des Pfads zur Root-Bridge, die sich aus der Summe der Kosten jeder
Verbindung im Pfad zusammensetzen. Wenn individuelle Kosten nicht konfiguriert wurden.
1-GBit/s-Ports werden Kosten von 4, 100-MBit/s-Ports Kosten von 19 und 10-MBit/s-Ports
Kosten von 100 zu dieser Zahl beitragen.
Für die CIST-Instanz des MSTP sind dies externe Root-Pfadkosten, die den Kosten des Pfads
von der IST-Root-Bridge (d.h. der regionalen Root) zur CST-Root-Bridge (d.h. der "globalen"
Netzwerk-Root) entsprechen.
Zusammenfassung: 0 bis 65535
Ein Zählwert der Topologieänderungen im Netzwerk, wie an dieser Bridge durch
Verbindungsausfälle erkannt oder von anderen Bridges signalisiert. Übermäßig hohe oder
schnell ansteigende Zählwerte deuten auf Netzwerkprobleme hin.
Beschreibung
Anzeigen der Statistik für Globale MSTIs
