RUGGEDCOM ROS
Benutzerhandbuch
A
K
I

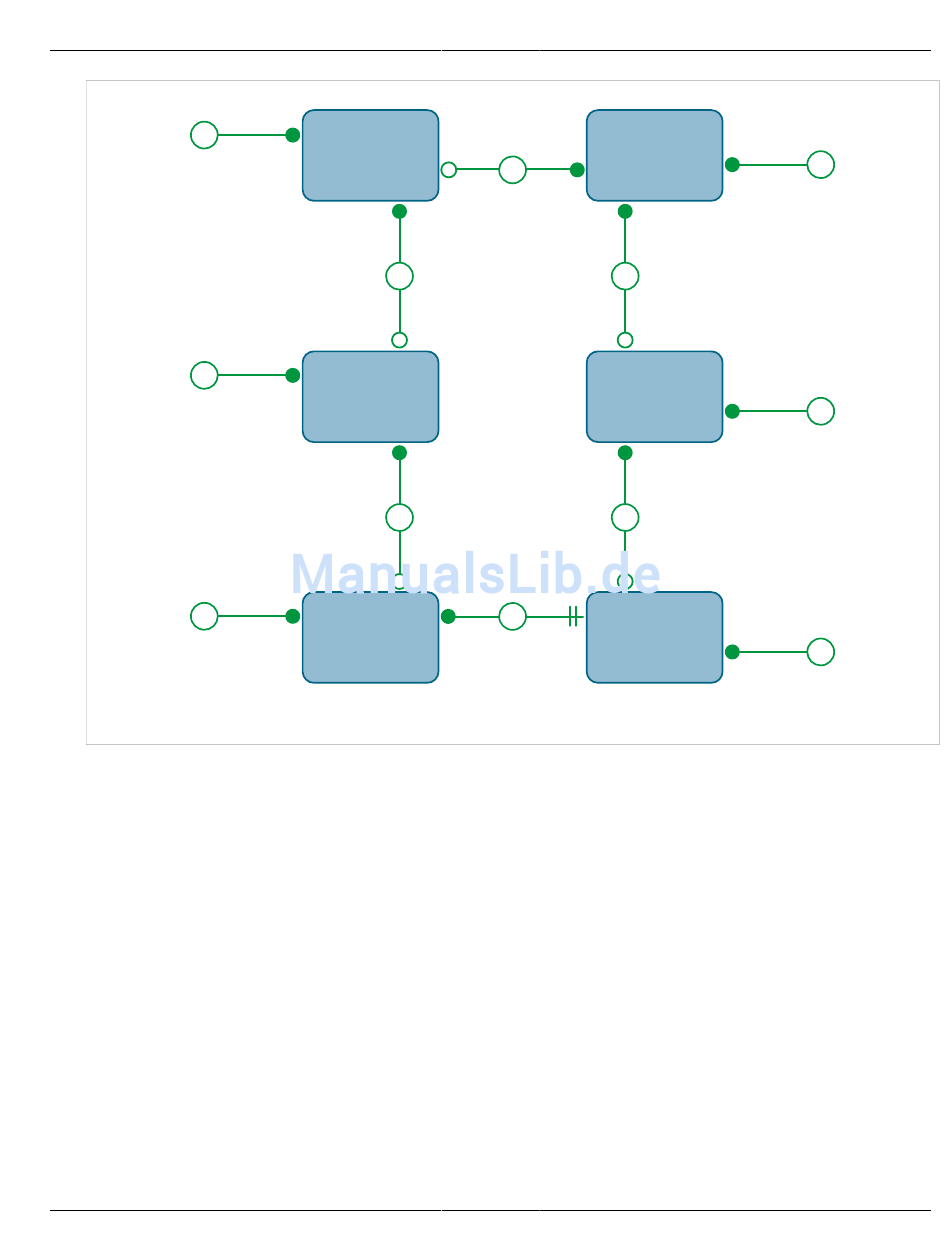

Abbildung 93: Beispiel – RSTP in Ring-Konfigurationen
Zur Planung einer Ring-Konfiguration mit RSTP gehen Sie wie folgt vor:
1. Wählen Sie den Konstruktionsparameter für das Netzwerk.
Welche Anforderungen gelten für Robustheit sowie Netzwerk-Failover und Wiederherstellungszeiten?
Normalerweise werden Ringstrukturen gewählt, die eine kostengünstige aber robuste Konfiguration
ermöglichen.
2. Achten Sie auf erforderliche Unterstützung von alten Systemen und Ports mit Halbduplex oder Shared-
Media-Einschränkungen.
Diese Bridges sollten nicht verwendet werden, wenn kurze Netzwerk-Failover / Wiederherstellungszeiten
wichtig sind.
3. Identifizieren Sie die Edge-Ports
Ports, die mit Host-Rechnern, intelligenter Elektronik (IEDs) und Steuerungen verbunden werden, können als
Edge-Ports gesetzt werden, um einen schnellen Übergang zur Weiterleitung zu gewährleisten und die Anzahl
der Topologieänderungsbenachrichtigungen im Netzwerk zu minimieren.
4. Wählen Sie die Root-Bridge
Die Root-Bridge kann so gewählt werden, dass sie entweder der Anzahl der Bridges, oder der Anzahl der
Geräte oder dem Datenvolumen in einem ihrer Schenkel entspricht. Es ist wichtig zu beachten, dass der Ring
in einem Punkt immer unterbrochen ist und dass der Verkehr immer durch die Root fließt.
RSTP in Ring-Konfigurationen
1
111
3
L
3
666
2
J
1
3 2
555
222
1
B
3
D
1
333
3
F
1
3
H
444
Einstellung und Konfiguration
2
C
2
E
2
G
Kapitel 5
165
