Anwendung
CE1N2218de
17.04.2007
REA23.03RF

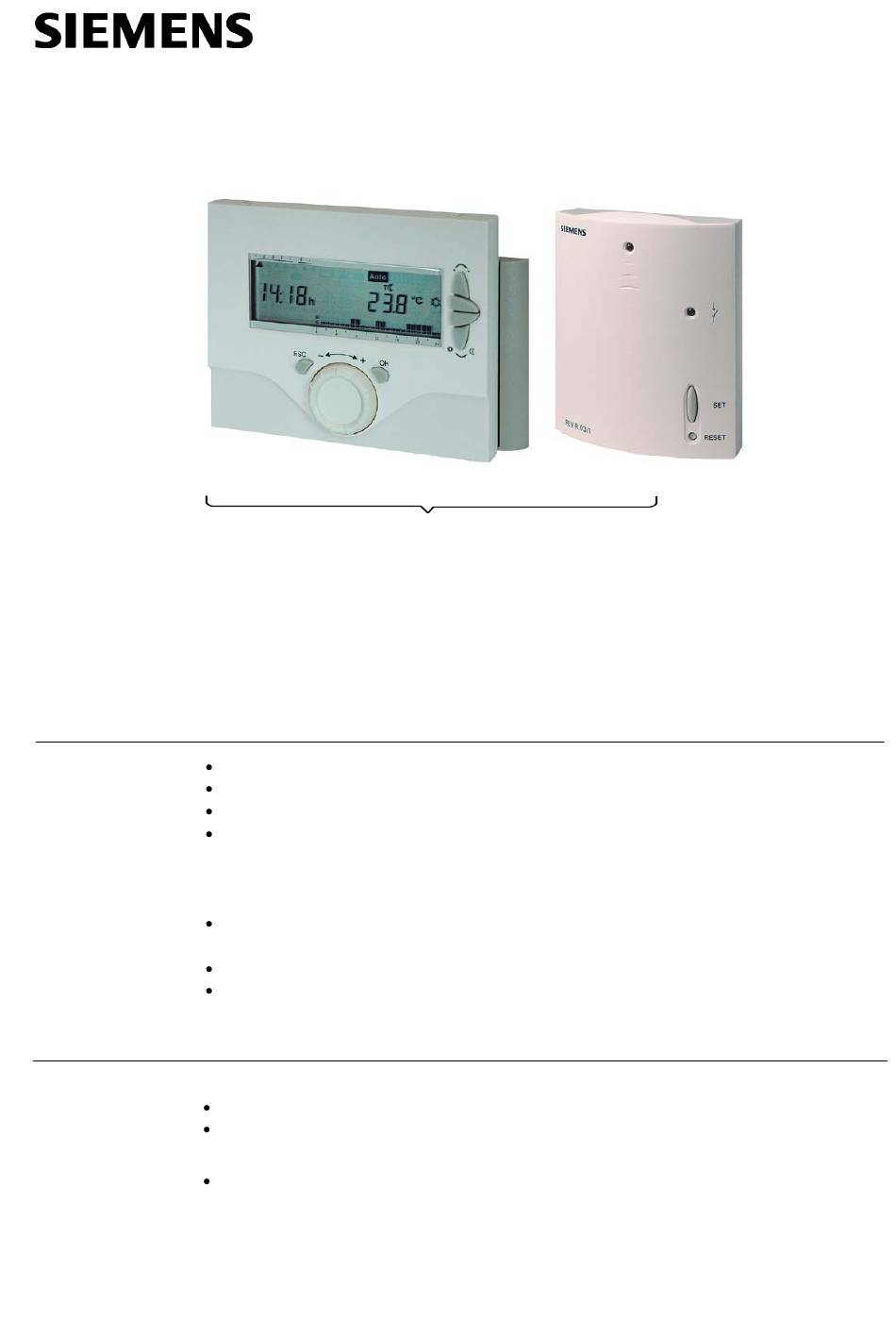

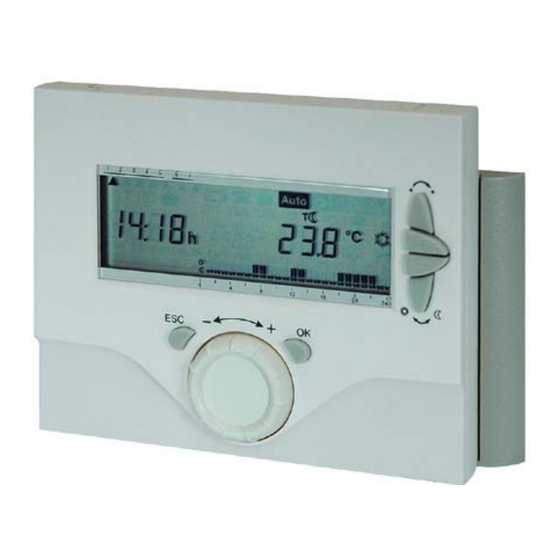

Selbstlernender
Raumtemperaturregler
Empfänger
Bestehend aus Regler (mit integriertem Funksender) und Empfänger
(Schalteinheit mit Relaisausgängen)
Netzunabhängiger Raumtemperaturregler
Einfache, selbsterklärende Menüwahl mit Drehknopf
Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert)
Auswahl zwischen den Betriebsarten:
Auto mit max. 3 Heiz- oder Kühlphasen, dauernd Komfortbetrieb,
dauernd Sparbetrieb, Frost-/Überhitzungsschutz und einer Tagesbetriebsart mit
einer Heiz- oder Kühlphase
Im Autobetrieb kann für jede Heiz- oder Kühlphase ein Temperatursollwert
eingegeben werden
Möglichkeit zur Regelung von Kühlgeräten
Vorteilhaft für Umbauten, Nachrüstungen und Sanierungen
(Raumgerät kabellos).
Zur Regelung der Raumtemperatur in:
Wohnungen, Einfamilien- und Ferienhäusern
Büros, Einzel-, Praxis- und Gewerberäumen
Zum Ansteuern folgender Geräte:
Magnetventile eines Warmwasser-Umlauferhitzers
REA23R/ST
REA-R.03/1
REA23.03RF
REA-R.03/1
Building Technologies
HVAC Products
2
