Für den Installateur
Rohrinstallation

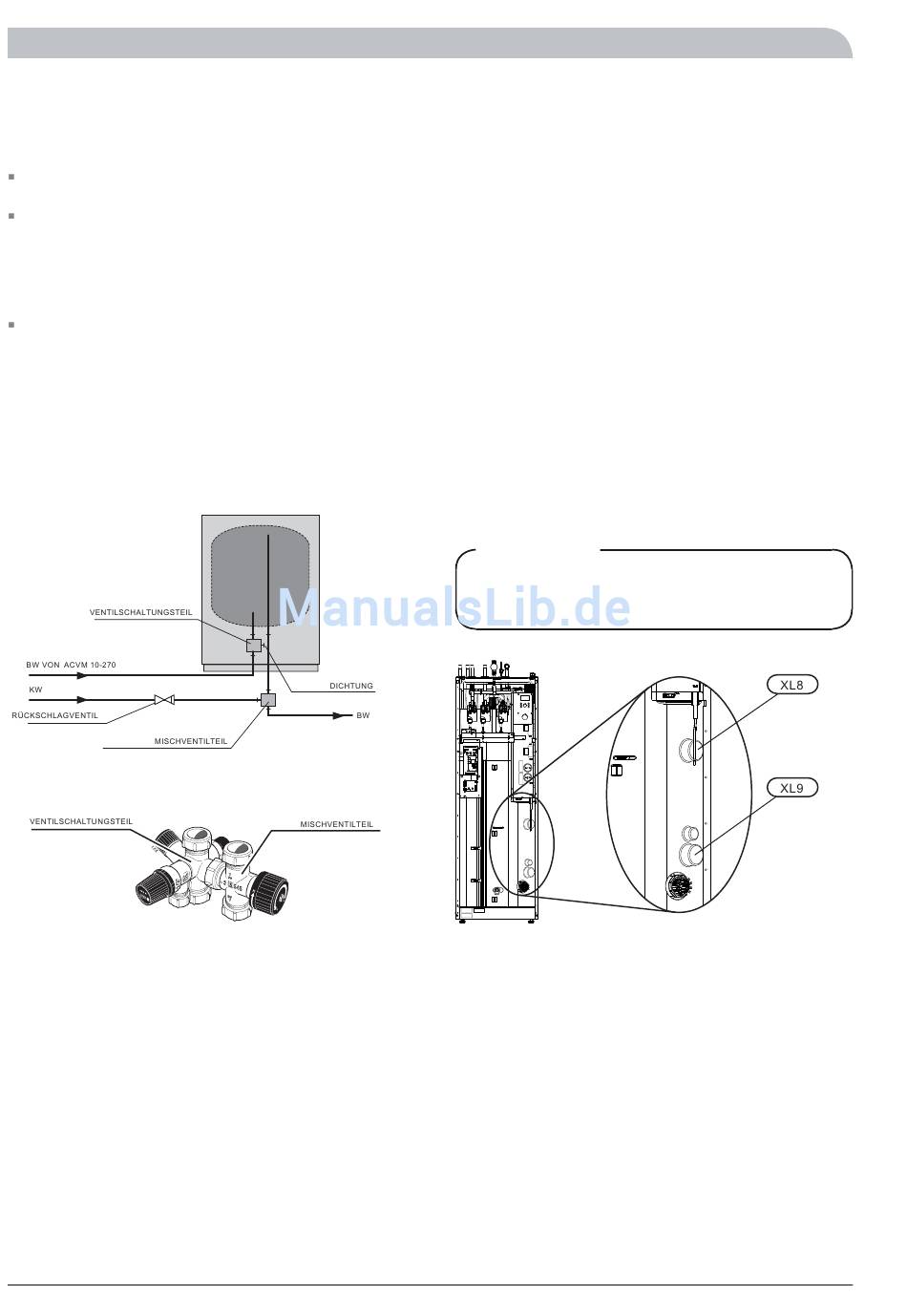

Anschluss des Brauchwasserspeichers
Der Brauchwasserspeicher in ACVM 10-270 ist mit der erforder-
lichen Ventilausrüstung zu versehen.
Das Mischventil muss vorhanden sein, wenn die Temperatur
60°C überschreitet.
Das Sicherheitsventil muss einen max. Öffnungsdruck von
10,0 Bar aufweisen und an der Brauchwasser-Eingangsleitung
angebracht werden (siehe Prinzipskizze). Das Überlaufrohr
vom Sicherheitsventil muss rostfrei sein und über die gesamte
Länge mit einem Gefälle verlegt werden, um Wassersäcke zu
verhindern.
Siehe Abschnitt Anschlussoptionen auf Seite 22 für die Prin-
zipskizze.
Zusätzlicher elektrischer Brauchwasserspeicher
Wenn ein Whirlpool oder ein anderer großer Brauchwasserver-
braucher angeschlossen wird, sollte die Wärmepumpe um einen
elektrischen Brauchwasserspeicher ergänzt werden.
Der Ventilteil ist integriert, muss jedoch separiert werden (siehe
Abbildung), wenn der Brauchwasserspeicher als zusätzlicher
Warmwasserbereiter eingesetzt wird.
Ventilkoppel-del
Vv från värmepump
Kv
Backventil
Blandningsventil-del
18
Anschluss einer externen Wärmequelle
Externe Wärmeerzeuger, wie z.B. Gas- oder Ölheizkessel, können
an (XL8; ein) und (XL9; aus) an ACVM 10-270 (Innenabmessung
G1) angeschlossen werden. Um diese Anschlüsse nutzen zu
können, müssen die entsprechenden "ausgestanzten" Kompo-
nenten am Außenblech entfernt werden. Schneiden Sie ebenfalls
die Isolierung über den Anschlüssen ab.
omHBS10-12Für die Nutzung externer Wärmequellen, wie z.B.
Gas- oder Ölheizkessel, sind beim ??? sowie dem HBS 10-16
die Anschlüsse XL8 (ein) und XL9 (aus) vorgesehen (Innenabmes-
sung G1). Um diese Anschlüsse nutzen zu können, müssen die
entsprechenden "ausgestanzten" Komponenten am Außenblech
entfernt werden. Schneiden Sie ebenfalls die Isolierung über
den Anschlüssen ab.
omHBS10-16Für die Nutzung externer Wärmequellen, wie z.B.
Gas- oder Ölheizkessel, sind beim ??? sowie dem HBS 10-16
die Anschlüsse XL8 (ein) und XL9 (aus) vorgesehen (Innenabmes-
sung G1). Um diese Anschlüsse nutzen zu können, müssen die
entsprechenden "ausgestanzten" Komponenten am Außenblech
entfernt werden. Schneiden Sie ebenfalls die Isolierung über
den Anschlüssen ab.
Siehe auch Installationsanforderungen auf Seite 22.
HINWEIS!
Die Anschlüsse sollten mit einem Winkel von 45° herge-
Proppas
Vv
NIBE™ SPLIT
stellt werden.
