Rohrinstallation
Allgemeines
Die Installation muss gemäß den geltenden Vorschriften vorge-
nommen werden. ACVM 10-270 kann mit einer Rücklauftem-
peratur bis ca. 65°C und einer Wärmepumpen-Ausgangstempe-
ratur von ca. 65°C (mit Elektroheizpatrone) arbeiten. Für optimale
Einsparungen empfehlen wir, das Klimatisierungssystem für
maximal 55°C zu dimensionieren.
ACVM 10-270 ist nicht mit Absperrventilen ausgerüstet. Diese
müssen außerhalb des Innenmoduls montiert werden, um
eventuelle zukünftige Wartungsarbeiten zu erleichtern.
ACVM 10-270 kann an ein Heizkörpersystem, ein Fußbodenhei-
zungssystem und bzw. oder an Gebläsekonvektoren angeschlos-
sen werden.
Montieren Sie beiliegendes Sicherheitsventil und Manometer.
Überströmventil
HINWEIS!
Für alle Anschlussoptionen ist eine freie Zirkulation des
Anlagenwassers erforderlich. Dazu ist möglicherweise die
Montage eines Überströmventils erforderlich.
Systemanforderungen
Dies ist für die Minimalkonfiguration erforderlich:
Für eine korrekte Funktionsweise muss das Gesamtvolumen des
Klimatisierungssystems die Installationsanforderungen erfüllen,
siehe Seite 22. Wird dies nicht eingehalten, ist die Installation
eines Pufferspeichers (NIBE UKV) erforderlich.
Weitere Möglichkeiten, siehe Anschlussbeschreibung auf Seite
22.

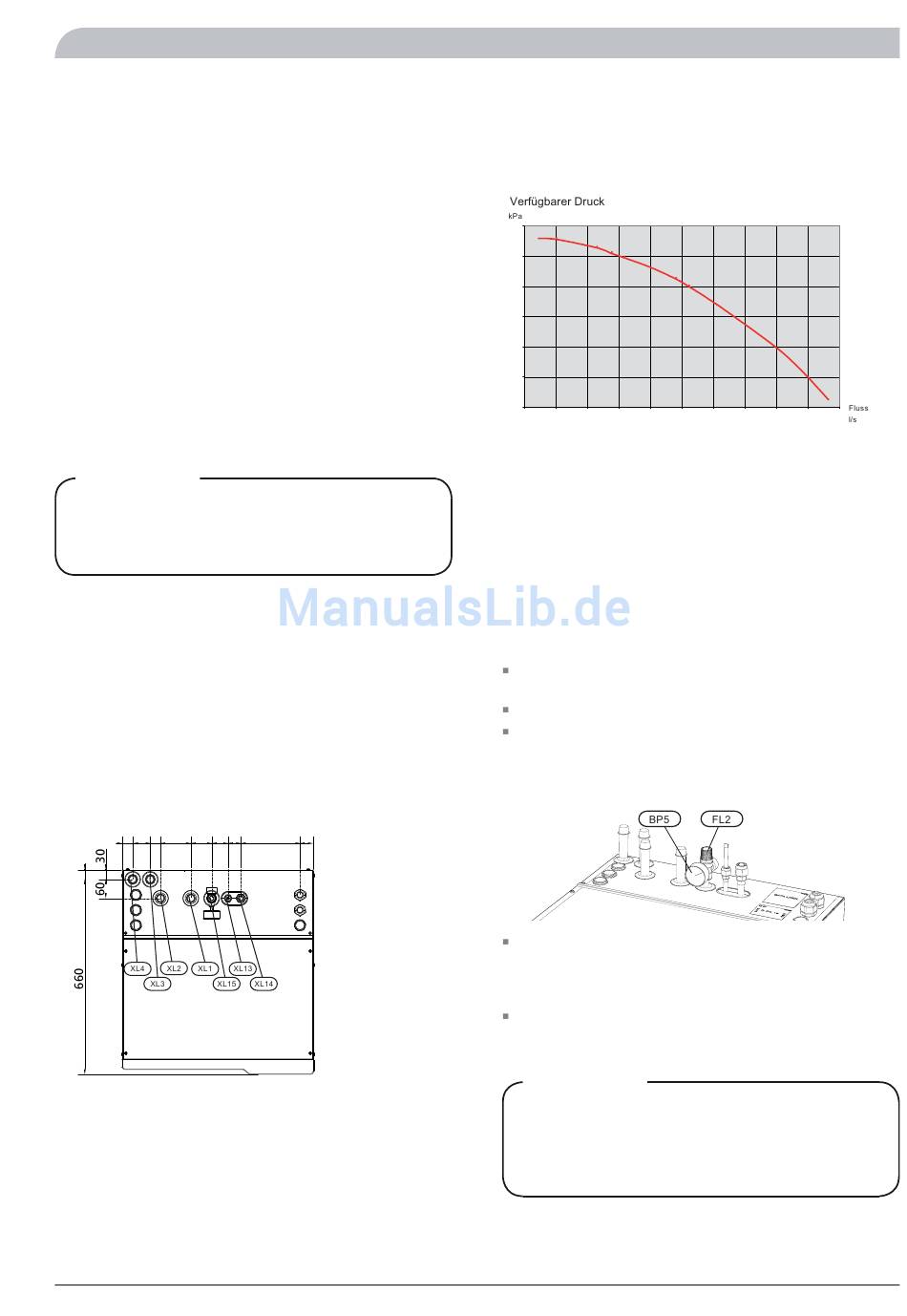

Maße und Rohranschlüsse
32
32
55
95 65 52
XL1
Vorlauf Klimatisierungssystem, Ø 22 mm
XL2
Rücklauf Klimatisierungssystem, Ø 22 mm
XL3
Kaltwasser, Ø 22 mm
XL4
Brauchwasser, Ø 22 mm
XL13
Flüssigkeitsleitung Kältemittel, Flare 3/8 Zoll
XL14
Gasleitung Kältemittel, Flare 5/8 Zoll
XL15
Anschluss Sicherheitsventil, Manometer
40
(42)
185
Pumpenkapazitätsdiagramm
dp [kPa]
60
50
40
30
20
10
0
0
0,05
0,11
Das Diagramm führt die maximale Leistung auf. Diese lässt sich
in Menü 2.0 begrenzen.
Anschluss einer zusätzlichen Umwälzpumpe
Beim Anschluss der zusätzlichen Umwälzpumpe GP10, um die
Durchflusskapazität zu steigern, beachten Sie die Hinweise unter
"Fußbodenheizungssystem" auf Seite 24. Der jeweilige maximale
Durchfluss darf nicht überschritten werden.
Anschluss des Klimatisierungssystems
Der Rohranschluss für das Klimatisierungssystem wird an der
Oberseite vorgenommen.
Erforderliche Sicherheitsausrüstung und Absperrventile sind
so dicht wie möglich an ACVM 10-270 zu montieren.
Montieren Sie Entlüftungsventile dort, wo ein Bedarf besteht.
Das Sicherheitsventil FL2 ist an XL15 gemäß Abbildung zu
montieren. Das Überlaufrohr vom Sicherheitsventil muss
rostfrei sein und über die gesamte Länge mit einem Gefälle
verlegt werden, um Wassersäcke zu verhindern.
Bei einer Einbindung in Systeme mit Thermostaten in allen
Heizkörpern (Heizkreisen) ist entweder ein Überströmventil
zu montieren oder es sind einige Thermostate auszubauen,
um so einen ausreichenden Fluss zu gewährleisten.
Siehe Abschnitt Anschlussoptionen auf Seite 22 für die Prin-
zipskizze.
HINWEIS!
Der in dieser Montage- und Bedienungsanleitung verwen-
dete Begriff "Klimatisierungssystem" bezeichnet ein Heiz-
oder Kühlsystem, das von ACVM 10-270 mit Warm- oder
Kaltwasser zur Erwärmung oder Kühlung gespeist wird.
NIBE™ SPLIT
Für den Installateur
Rohrinstallation
0,16
0,22
0,28
0,33
0,39
0,44
0,5
0,55
flö
