Für den Hausbesitzer
Betriebseinstellung Wärme
Sind die Einstellungswerte nicht bekannt, können die Ausgangs-
werte für die Heizungsautomatik dem nebenstehenden Dia-
gramm entnommen werden.
9
Heizkurve
2 . 1 . 2
Menü 2.1.2 Heizkurve
HINWEIS!
Bevor Sie mit der Nachjustierung beginnen, sollten min-
destens 24 Stunden verstreichen, damit sich die Tempera-
turen stabilisieren können.

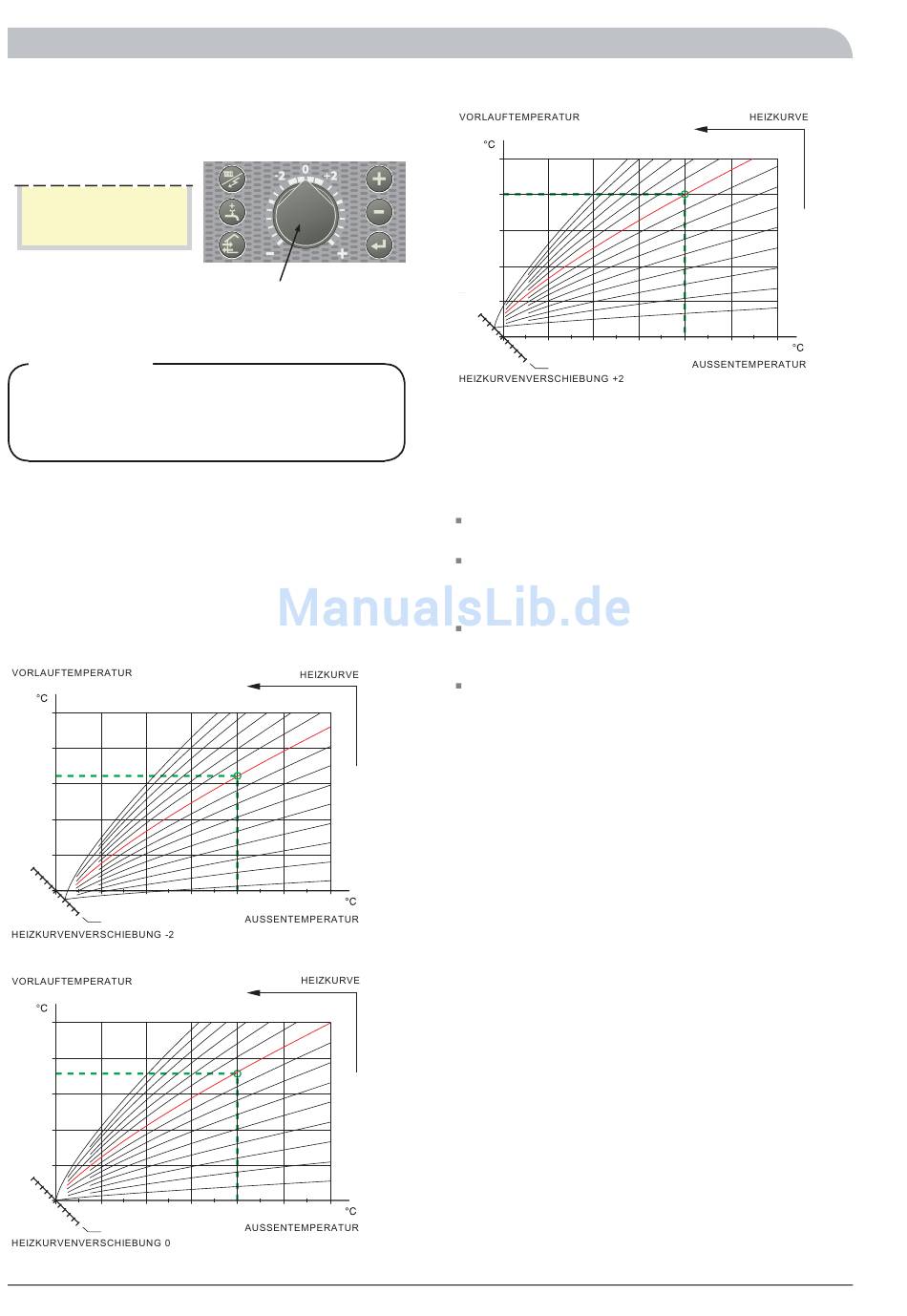

Einstellung gemäß Diagramm
Im Diagramm wird von der Normaußentemperatur des Aufstel-
lungsorts sowie der dimensionierenden Vorlauftemperatur des
Klimatisierungssystems ausgegangen. Wo sich diese zwei Werte
im Diagramm schneiden, kann der Kurvenverlauf der Heizungs-
regelung abgelesen werden. Dies wird in Menü 2.1.2 "Verlauf
der Heizkurve " eingestellt. Begrenzungen, die nicht aus den
Diagrammen hervorgehen, sind in den zulässigen Minimal- und
Maximaltemperaturen des Steuersystems enthalten.
70
60
50
40
30
+ 5
10
0
- 5
FÖRSKJUTNING
VÄRMEKURVA (-2)
70
60
50
40
30
+ 5
10
0
- 5
FÖRSKJUTNING
VÄRMEKURVA (0)
8
Heizkurvenverschiebung
VÄRMEKURVA
15 14 13 12
11
10
9
8
7
6
5
4
3
2
1
- 10
- 20
- 30
- 40
UTETEMPERATUR
VÄRMEKURVA
15 14 13 12
11
10
9
8
7
6
5
4
3
2
1
- 10
- 20
- 30
- 40
UTETEMPERATUR
70
60
50
40
30
+ 5
10
- 5
FÖRSKJUTNING
VÄRMEKURVA (+2)
Grundeinstellung nachjustieren
Fällt die Raumtemperatur nicht wie gewünscht aus, kann eine
Nachjustierung erforderlich werden.
Kalte Witterungsbedingungen
Ist die Raumtemperatur zu niedrig, wird der Wert für "Heiz-
kurve" in Menü 2.1.2 um einen Schritt erhöht.
Ist die Raumtemperatur zu hoch, senken Sie den Wert für
"Heizkurve" in Menü 2.1.2 um einen Schritt.
Warme Witterungsbedingungen
Ist die Raumtemperatur zu niedrig, bewegen Sie den Regler
"Parallelverschiebung der Heizkurve" um einen Schritt im
Uhrzeigersinn.
Ist die Raumtemperatur zu hoch, bewegen Sie das Wählrad
"Parallelverschiebung der Heizkurve" um einen Schritt gegen
den Uhrzeigersinn.
NIBE™ SPLIT
VÄRMEKURVA
15 14 13 12 11
10
9
0
- 10
- 20
- 30
UTETEMPERATUR
8
7
6
5
4
3
2
1
- 40
