Produktinformationen
NIBE SPLIT ist ein komplettes modernes Wärmepumpensystem,
das effektive technische Möglichkeiten zum Energiesparen und
einen verringerten Kohlendioxidausstoß bietet. Dank integrierter
Komponenten wie Brauchwasserspeicher, Elektroheizpatrone,
Umwälzpumpe und Steuersystem im Innenmodul wird ein zuver-
lässiger und wirtschaftlicher Betrieb gewährleistet.
Die Wärmeaufnahme erfolgt über ein Außenmodul (AMS 10)
aus der Außenluft. In einem geschlossenen System zirkuliert
dabei ein Kältemittel, das Wärme von der Wärmequelle (Außen-
luft) an das Innenmodul (ACVM 10-270) überträgt. Daher müs-
sen weder Bohrungen ausgeführt noch Erdkollektoren verlegt
werden.
Besondere Eigenschaften von NIBE SPLIT
Optimale Jahresarbeitszahl aufgrund des invertergesteuerten
Verdichters.
Außeneinheit mit kompakten Abmessungen.
Drehzahlgesteuerte Umwälzpumpe.
Optimierte Betriebskosten. Die Drehzahl des Verdichters wird
an die herrschenden Bedingungen angepasst.
Integrierter Warmwasserbereiter mit Rohrwärmetauscher in
ACVM 10-270.
Integrierte Uhr für die Zeitprogrammsteuerung zusätzlicher
Brauchwasserbereitung und zur Senkung bzw. Anhebung der
Vorlauftemperatur.
Vorbereitet für die Steuerung von zwei Klimatisierungssyste-
men.
Integrierte aktive Kühlfunktion.
Es besteht die Möglichkeit, externe Wärmeerzeuger anzuschlie-
ßen.

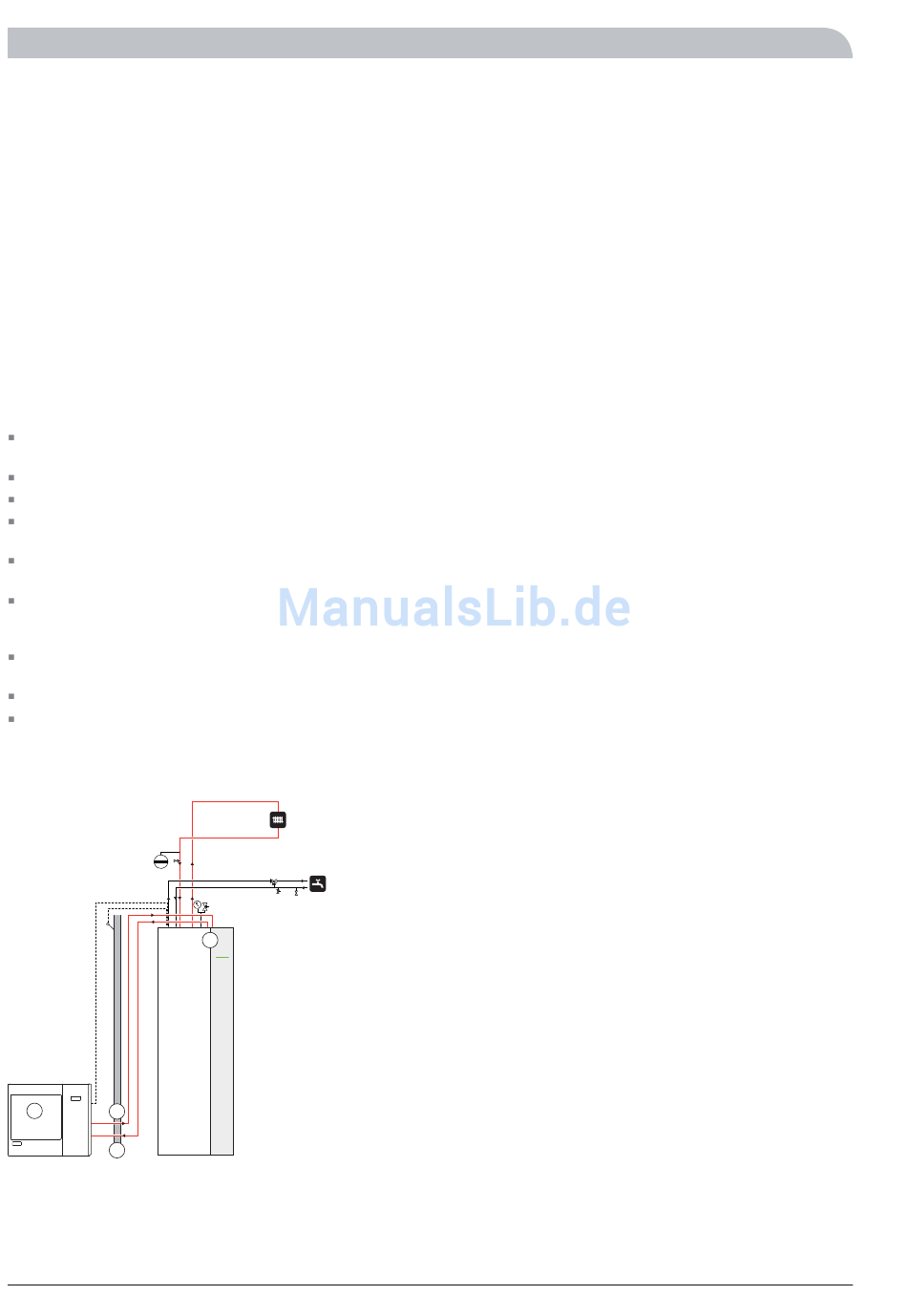

Funktionsprinzip NIBE SPLIT
1
2
4
Funktion
NIBE SPLIT ist ein System, das Heizwärme, Brauchwasserwärme
und Kälte liefern kann.
Das Prinzip der Wärmeerzeugung lässt sich vereinfacht wie folgt
erläutern:
4
3
1.
Das Kältemittel in AMS 10 nimmt Wärme aus der Außenluft
auf und wird anschließend verdichtet, wodurch die Tempe-
ratur nochmals steigt.
2.
Das warme Kältemittel (jetzt im gasförmigen Zustand) wird
in ACVM 10-270 eingeleitet.
3.
Das Kältemittel gibt die Wärme zur weiteren Verteilung im
System ab.
Das Kältemittel (jetzt im flüssigen Zustand) wird zurück zu
4.
AMS 10 geleitet und die Sequenz wiederholt sich.
Durch die Umkehrung des gesamten Prozesses, wobei das Käl-
temittel in AMS 10 die Wärme aus dem Wasser extrahiert und
diese an die Außenluft abgibt, kann die Wärmepumpe bei Bedarf
kühlen.
ACVM 10-270 legt mithilfe aller am Fühler gesammelten Daten
fest, wann AMS 10 aktiv ist und wann nicht. Bei einem zusätzli-
chen Heizbedarf kann ACVM 10-270 eine Zusatzheizung zuschal-
ten: entweder die interne Elektroheizpatrone oder, falls ange-
schlossen, eine externe Zusatzheizung.
Kondenswannenheizung, Steuerung und An-
schluss
Die Kondenswannenheizung wird mit Anschluss CNN (AMS 10-
8) oder CNF (AMS 10-12) an der Steckkarte PWB1 im Außenmo-
dul verbunden. Die Kondenswannenheizung wird mit Strom
versorgt, wenn folgende Bedingungen erfüllt sind:
1.
Es ist der Betriebsmodus "Heizung" oder "Brauchwasser"
aktiviert.
Der Verdichter ist seit dem letzten Start mindestens 30 min
2.
in Betrieb.
3.
Die Außenlufttemperatur liegt unter 1°C.
