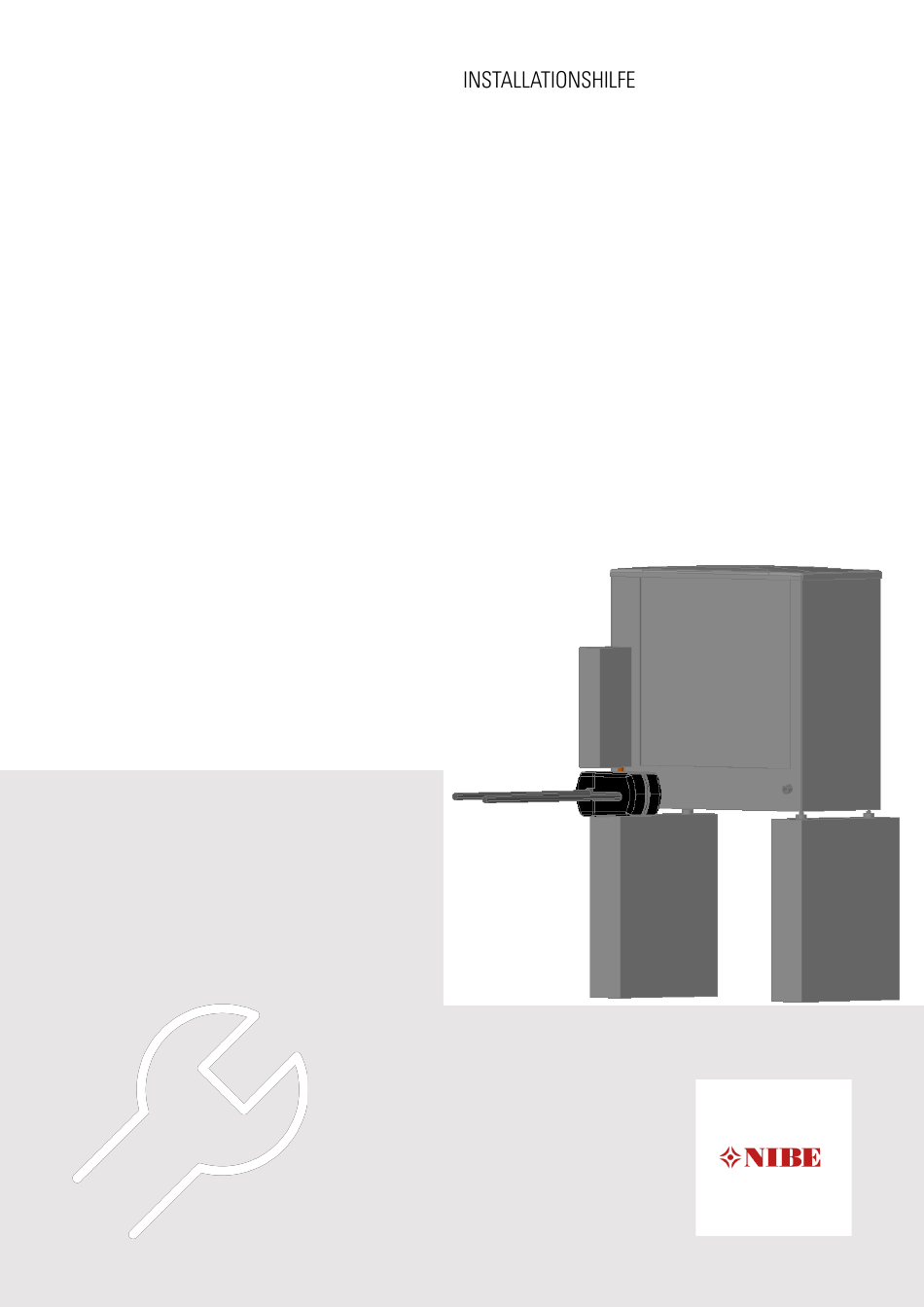

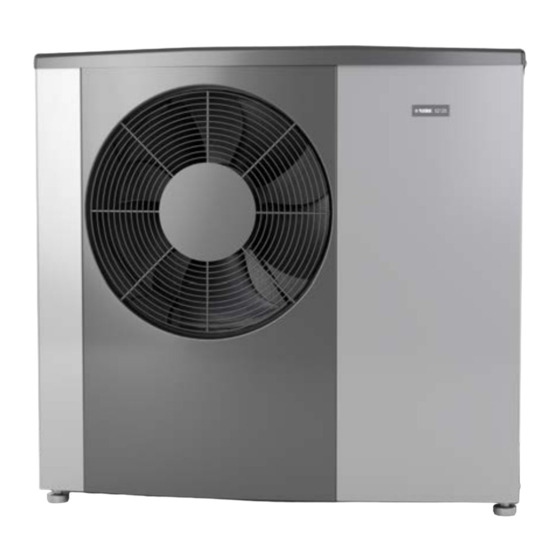

- Seite 1 IH DE 120623 MKUTZ V1.1 Installationshilfe Anschlussset S2125 Wanddurchführung (AS2125EG)
- Seite 2 Inhaltsverzeichnis Seite Hinweise und Allgemeines…… ....................3 2..Kurzbeschreibung........................4 3..Fundamentpläne ........................5 4..Geräterückseite ........................6 5..Montage ..........................7...
- Seite 3 Bei Fragen zu einzelnen Abbildungen oder Unklarheiten ist immer das Installateurhandbuch hinzuzuziehen. Die Verwendung ohne Hinzuziehung des Installateurhandbuches erfolgt auf eigene Ge- fahr! Aktuelle Installateurhandbücher und die weitere technische Dokumentation finden Sie online unter der folgenden Internetadresse: https://fachpartner.nibe.de/dokumentation/ Weitere Installationshilfen und Hilfestellungen...
- Seite 4 2. Kurzbeschreibung Um bei einem horizontal ausgeführten Anschluss unserer S2125 Wärmepumpen eine fachgerechte Dämmung nach EnEV zu realisieren, haben wir das Anschlussset AS2125EG entwickelt. Das Anschlussset besteht aus 2 Halbschalen mit 200% Dämmung (gem. EnEV), Spannschellen, Schutzschalen, passenden Übergängen und flexiblem Edelstahlwellrohr.
- Seite 5 3. Fundamentpläne...
- Seite 6 4. S2125 Geräterückseite ROHRANSCHLÜSSE FÜHLER USW. XL1 Anschluss Heizkreisvorlauf BT28 Außentemperaturfühler der (Austritt aus S2125) Wärmepumpe XL2 Anschluss Heizkreisrücklauf (Eintritt in S2125) HLS-KOMPONENTEN FL2 Sicherheitsventil Heizungsmedium HQ8 Automatischer Gasabscheider 1“ RM1.2 Rückschlagventil 1“ QM20 Entlüftungsventil, Heizungsme- dium...
- Seite 7 5.Montage Nach der Montage des Gasabscheiders und des Rückschlagventils . Reduzierstücke fachgerecht eindichten . Edelstahlwellrohr entsprechend dem inneren Verlauf der Dämmhalbschalen vorbiegen...
- Seite 8 5.Montage 3.Im Anschluss daran müssen die Dichtflächen an 4. Rohr entgraten, Dichtungen einsetzen und alle den Enden der Edelstahlwellrohre hergestellt Bauteile fest miteinander verschrauben. werden. Dazu muss des Rohrende mit der Überwurfmutter und der aufgesetzten Klemmscheibe einmal fest mit der Nippelseite der Verschraubung (ohne Dichtungseinsatz verschraubt werden.
- Seite 9 5.Montage 6.Außenschalen anbringen und mit 7. Erste Isolierung an den Rohren Spannschellen schließen anbringen 8. Zweite (200%) Dämmung inkl. UV 9. Anschließend Dichtfläche wie und Bissschutz anbringen und bereits in Schritt 3 beschrieben, für verkleben die Anschlussseite im Gebäude herstellen. HINWEIS: Üblicherweise erfolgt die Montage an der Außenwand des Technik- raumes.
