Druckversuch und Lecktest
Sowohl ACVM 10-270 und AMS 10 sind bereits werkseitig
druck- und leckgeprüft. Der Rohranschluss zwischen den Produk-
ten ist jedoch nach der Installation zu kontrollieren.
HINWEIS!
Am Rohranschluss zwischen den Produkten ist nach der
Installation gemäß den geltenden Vorschriften ein
Druckversuch und Lecktest vorzunehmen.
Verwenden Sie beim Druckaufbau und Spülen im System
unter keinen Umständen ein anderes Gas als Stickstoff.

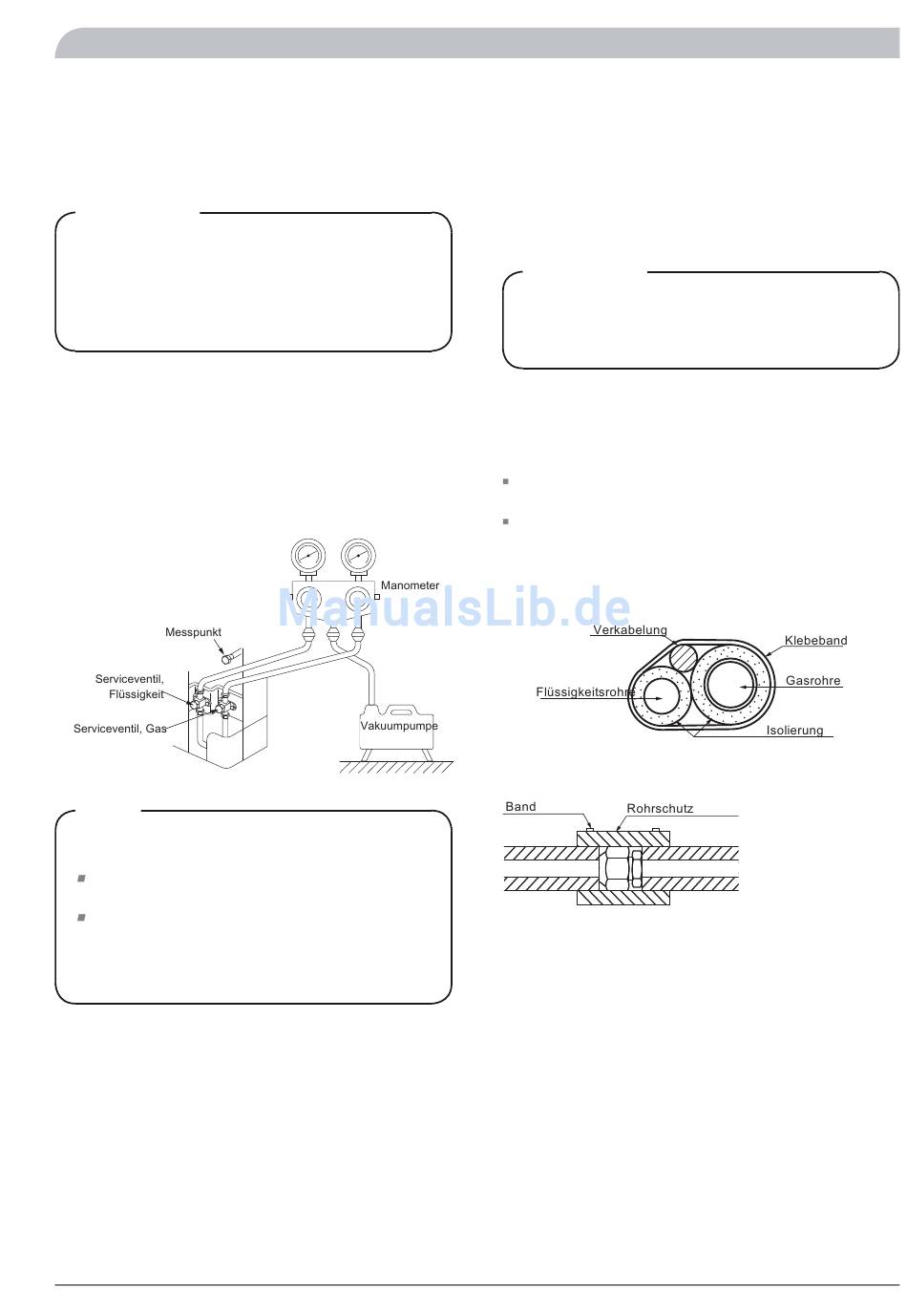

Vakuumpumpe
Verwenden Sie eine Vakuumpumpe, um sämtliche Luft abzulas-
sen. Das Vakuumsaugen muss mindestens eine Stunde lang er-
folgen. Der Enddruck nach abgeschlossener Evakuierung muss
1 mBar (100 Pa, 0,75 Torr oder 750 Mikron) Absolutdruck be-
tragen.
Wenn das System Restfeuchtigkeit oder ein Leck aufweist, wird
der Vakuumdruck nach abgeschlossener Evakuierung steigen.
Mätuttag
Serviceventil, vätska
Serviceventil, gas
TIP!
Für ein besseres Endergebnis und eine schnelle Evakuie-
rung sind die nachstehenden Punkte zu befolgen.
Die Anschlussleitungen müssen möglichst groß und
Lassen Sie Luft aus dem System ab, bis ein Druck von
4 mbar vorliegt. Befüllen Sie das System bis zu atmo-
sphärischem Druck mit trockenem Stickstoff. Schließen
Sie danach die Evakuierung ab.
Manometer
Vacuum
pump
kurz sein.
Kältemittelbefüllung
AMS 10 wird komplett mit dem für die Installation notwendigen
Kältemittel für bis zu 15 m Kältemittelrohr geliefert.
Ist das Kältemittelrohr länger als 15 m (AMS 10-8), muss zusätz-
liches Kältemittel mit 0,06 kg/m aufgefüllt werden. Dies gilt für
Art.nr. 064 031, 064 033, 064 034. Gilt nicht für Art.nr. 064
030.
HINWEIS!
Bei der Installation eines Kältemittelrohrs von bis zu 15
darf kein zusätzliches Kältemittel neben der gelieferten
Nach Rohranschluss, Druckversuch, Lecktest und Vakuumsaugen
können die Serviceventile (QM35, QM36) geöffnet werden, um
die Rohre und ACVM 10-270 mit Kältemittel zu befüllen.
Kältemittelrohrisolierung
Isolieren Sie die Kältemittelrohre (sowohl Gas- als auch Flüs-
sigkeitsrohr) gegen Wärme und Kondensflüssigkeitsbildung.
Verwenden Sie eine Isolierung, die für mindestens 120°C
ausgelegt ist. Unzureichend isolierte Rohre können isolierungs-
bedingte Probleme sowie unnötigen Kabelverschleiß verursa-
chen.
Prinzip:
or connecting indoor
tdoor units
Liquid piping
Verbindungen:
and (accessory)
NIBE™ SPLIT
Für den Installateur
Rohrinstallation
Menge eingefüllt werden.
Exterior t
Insulation
Pipe cover (accesso
Gas pipi
21
