Für den Installateur
Inbetriebnahme und Kontrolle
Inbetriebnahme und Kontrolle
Vorbereitungen
Verbinden Sie AMS 10 mit ACVM 10-270 (Kältemittelrohr sowie
Kabel) und verbinden Sie ACVM 10-270 mit dem Klimatisierungs-
system.

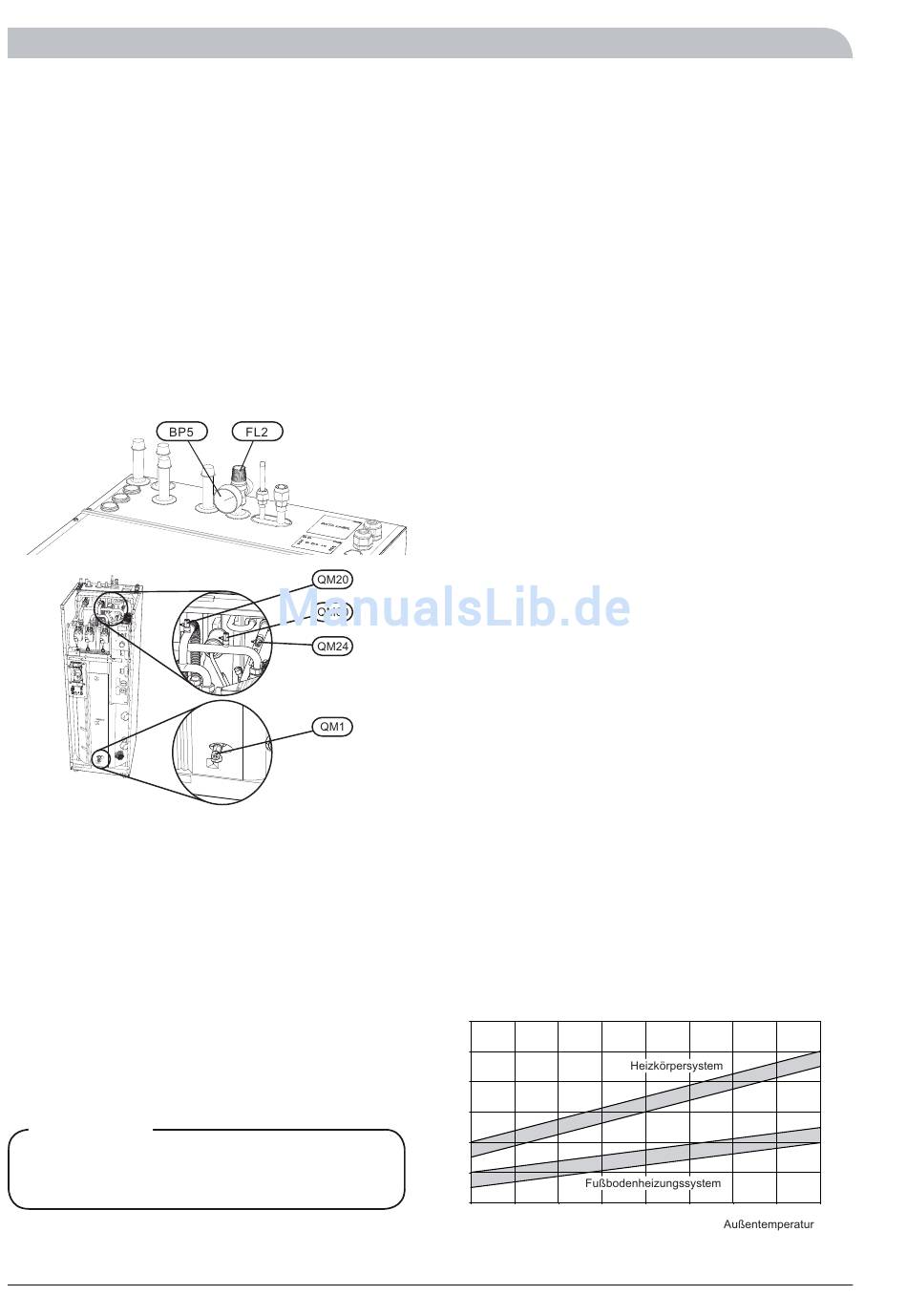

Klimatisierungssystem befüllen
1.
Sorgen Sie dafür, dass das Manometer (BP5) sichtbar ist.
2.
Einen Schlauch an das Einfüllventil (QM1) anschließen, das
Ventil öffnen, um Kessel und Heizkörpersystem zu füllen.
3.
Nach einiger Zeit kann ein Druckanstieg an Manometer
(BP5) abgelesen werden.
4.
Wenn der Druck auf etwa 0,25 MPa (2,5 Bar) gestiegen ist,
lässt das Sicherheitsventil (FL2) luftgemischtes Wasser ent-
weichen. Schließen Sie dann das Einfüllventil(QM1)
Klimatisierungssystem entlüften
Entlüften Sie ACVM 10-270 über Sicherheitsventil (FL2), Entlüf-
tungsschrauben (QM20, QM24 und QM60) sowie das restliche
Klimatisierungssystem über die jeweiligen Entlüftungsventile.
Das Befüllen und Entlüften wird so lange wiederholt, bis sämtli-
che Luft entwichen ist und die korrekten Druckverhältnisse
herrschen.
Rohrwärmetauscher Brauchwasser befüllen
Die Befüllung des Rohrwärmetauschers Brauchwasser erfolgt,
indem Sie einen Brauchwasserhahn öffnen.
Inbetriebnahme
AMS 10
HINWEIS!
Starten Sie AMS 10 nicht bei Außentemperaturen von
-20°C oder darunter.
Kontrollieren Sie, ob der Sicherungsautomat (FA2) in ACVM
1.
10-270 eingeschaltet ist.
30
ACVM 10-270
1.
Stellen Sie sicher, dass der Sicherheitstemperaturbegrenzer
(FD1) nicht ausgelöst hat.
Betätigen Sie den Hauptschalter und kontrollieren Sie, ob
2.
der Sicherungsautomat (FA1) in ACVM 10-270 eingeschaltet
ist.
3.
Bringen Sie den Schalter (SF1) in die Stellung "1". (Das
Gerät muss mindestens 6 h unter Spannung stehen, bevor
der Verdichter starten darf.)
Wenn der Schalter (SF1) in die Stellung "0" gebracht wurde,
warten Sie mindestens 1 min, bevor Sie ihn zurück in die
Stellung "1" bringen.
4.
Wählen Sie den Betriebsmodus "Nur Zusatzheizung", indem
Sie die Betriebsmodustaste 7 s gedrückt halten).
5.
Stellen Sie in Menü 7.1 und 7.2 Uhrzeit und Datum ein.
6.
Wählen Sie "Service" in Menü 8.1.1 aus.
7.
Legen Sie in Menü 9.2.8 den Zusatzheizungstyp fest.
Legen Sie per Wählrad (R24) die Sicherungsgröße fest.
8.
Kontrollieren Sie den Wert in Menü 8.3.1.
9.
Legen Sie per Wählrad (R25) die maximale Elektroheizpatro-
nenleistung fest. Kontrollieren Sie den Wert in Menü 8.3.2.
10. Legen Sie in Menü 2.1.2 den Verlauf der Heizkurve fest und
stellen Sie die Parallelverschiebung der Heizkurve mithilfe
des Wählrads ein. Siehe auch Abschnitt Grundeinstellung
auf Seite 7.
11. Kontrollieren Sie, ob die Brauchwassertemperatur in Menü
1.0 den Wert 25°C überschreitet.
12. Wenn Punkt 11 erfüllt ist, wählen Sie den Betriebsmodus
"Auto" aus.
Die Wärmepumpe startet 30 min, nachdem die Außeneinheit
mit Spannung versorgt wird, wenn ein Bedarf besteht.
Systemflusseinstellung, Wärme
Kontrollieren Sie, ob die Wärmepumpe das Klimatisierungs-
1.
system mit Wärme versorgt.
2.
Wählen Sie "Ein" in Menü 9.6.2.
3.
Wählen Sie "40" in Menü 9.6.1.
4.
Kontrollieren Sie Vor- und Rücklauftemperatur in Menü 2.5.
Justieren Sie die Drehzahl der Umwälzpumpe Menü 2.1.5,
sodass die Differenz zwischen diesen Temperaturen dem
unten aufgeführten Diagramm entsprechen.
5.
Legen Sie in Menü 9.6.2 "Aus" fest.
Δ T (°C)
12
10
8
6
4
2
0
-15
-10
-5
NIBE™ SPLIT
0
5
10
15
Utomhustemperatur (°C)
20
25
