Fühler
Fühler

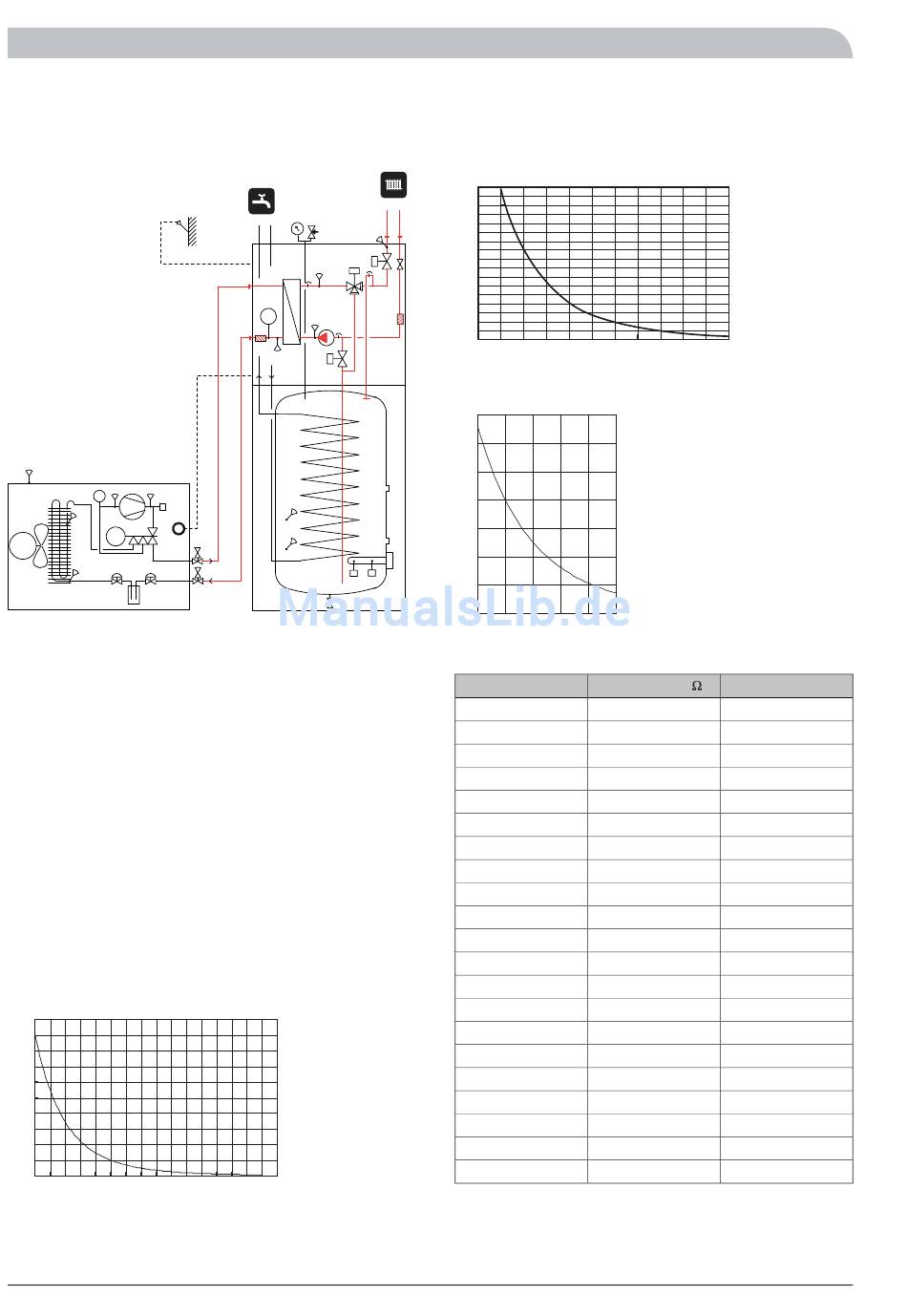

Fühlerpositionierung
BT 1
Tho-A
Tho-S
Tho-D
Tho-
R1
Tho-R2
AMS 10
BT1
Fühler, außen (extern)
BT2
Vorlauffühler
BT3
Rücklauffühler
BT6
Fühler, Brauchwasser
BT12
Fühler, Kondensatorvorlauf
BT15
Flüssigkeitsleitungsfühler
BT19
Fühler, Elektroheizpatrone
Tho-A
Außenfühler
Tho-D
Heißgasfühler
Tho-R1
Fühler, Wärmetauscher, Ausgang
Tho-R2
Fühler, Wärmetauscher, Eingang
Tho-S
Sauggasfühler
Daten für Fühler in AMS 10
Tho-D
(kΩ)
200
180
160
140
120
100
80
60
40
20
0
100 120 140 160 (ºC)
0
20
40
60
80
72
BT2
BT12
BT3
BT15
BT6
BT19
ACVM 270
NIBE™ SPLIT
Tho-S, Tho-R1, Tho-R2
(kΩ)
15
10
5
0
20
40
Tho-A
(kΩ)
35
30
25
20
15
10
5
0
(ºC)
0
10
20
30
40
50
Daten für Fühler in ACVM 10-270
Temperatur (°C)
Widerstand (k )
-40
102,35
-35
73,51
-30
53,44
-25
39,29
-20
29,20
-15
21,93
-10
16,62
-5
12,71
0
9,81
5
7,62
10
5,97
15
4,71
20
3,75
25
3,00
30
2,42
35
1,96
40
1,60
45
1,31
50
1,08
60
0,746
70
0,525
100 (ºC)
60
80
Spannung (V)
4,78
4,70
4,60
4,47
4,31
4,12
3,90
3,65
3,38
3,09
2,80
2,50
2,22
1,95
1,70
1,47
1,27
1,09
0,94
0,70
0,51
