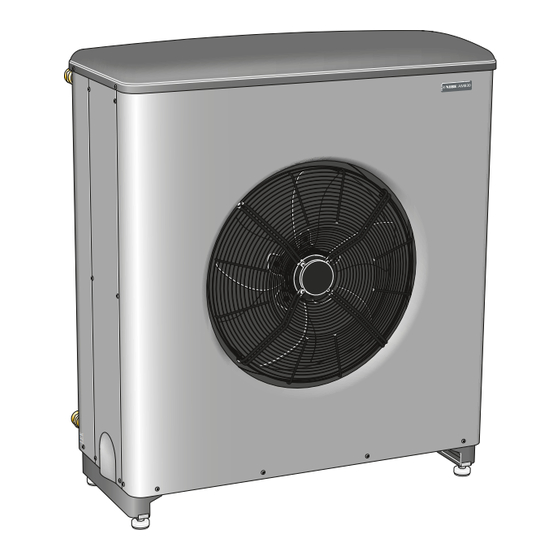

Nibe AMB 30 Montage- Und Wartungsanleitung

Nibe AMB 30 Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für AMB 30:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

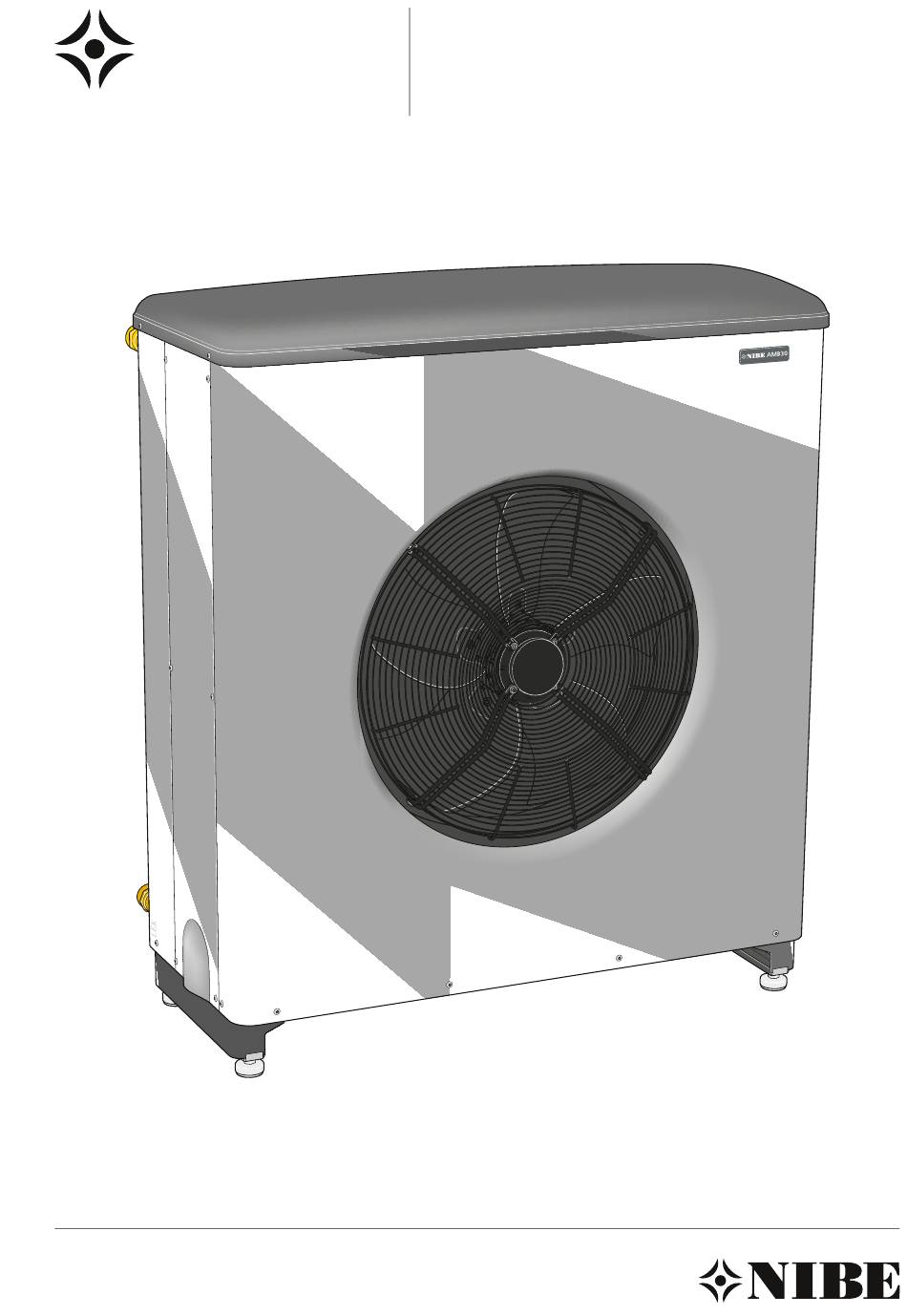

MOS DE 1341-4
MONTAGE- UND WARTUNGSANLEITUNG
AMB 30
AMB 30
031534
Zubehör, F1330

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe AMB 30

Inhaltszusammenfassung für Nibe AMB 30

  • Seite 1 MOS DE 1341-4 MONTAGE- UND WARTUNGSANLEITUNG AMB 30 AMB 30 031534 Zubehör, F1330...

  • Seite 3: Inhaltsverzeichnis

    Symbolschlüssel Menüs Abkürzungen Alarmverwaltung AMB 30 angeschlossen (Außenluftbetrieb) an NIBE F1330 Schaltplan AMB 30 angeschlossen (Hybridbetrieb) an NIBE F1330 Übersetzungstabelle Mehrere AMB 30-Einheiten angeschlossen (Außenluftbe- Technische Daten trieb) an mehrere NIBE F1330-Einheiten Position der Komponenten Mehrere AMB 30-Einheiten angeschlossen (Hybridbetrieb)

  • Seite 4: Allgemeines

    Allgemeines Allgemeines Um mit der Wärmepumpe AMB 30 eine maximale Effizienz zu erzielen, sollten Sie zuerst den Abschnitt “Für den Benutzer” in der vorliegenden Montage- und Wartungsanleitung lesen. AMB 30 ist ein wärmeaufnehmendes Luftmodul, das als Zubehör für NIBE F1330 zum Einsatz kommt. Als Wärmequelle dient die Außenluft.

  • Seite 5: Für Den Benutzer

    Temperatur, bei der die Wärmepumpe allein Wärme er- auf umfangreiche Weise Erdkollektoren verlegt werden. zeugen kann) liegt, muss der Wärmepumpenbetrieb durch AMB 30 stellt im Prinzip eine Einheit dar, die die Energie eine Zusatzheizung unterstützt werden. aus der Luft mithilfe eines Axialventilators und Steuersys- tems in ein flüssigkeitsbasiertes System transferiert.
  • Seite 6 Wärmequellenmedium. Bei der eingestellten minimalen Differenz wechselt die Steuerung in den ausschließlichen Betrieb mit Erd- bzw. Felskollektor. In diesem Modus kann AMB 30 nicht zu einer Temperatur- steigerung des Wärmequellenmediums beitragen. Hierbei ist es für die Anlage wirtschaftlicher, ausschließlich den Erd- bzw.

  • Seite 7: Regeleinheit

    Sie die Taste [OK]. Im Anzeigemodus werden Temperaturwerte aufgeführt. Diese stammen von den unterschiedlichen Fühlern, die mit AMB 30 verbunden sind. Hier werden die Tasten [-] und [+] verwendet, um zwischen den verschiedenen Einheiten zu wechseln (sofern mehrere Einheiten angeschlossen sind).

  • Seite 8: Wartungsroutinen Allgemeines

    Achten Sie über das gesamte Jahr regelmäßig darauf, dass das Ansauggitter nicht durch Laub, Schnee oder andere Fremdkörper blockiert wird. Sorgen Sie außerdem in der kalten Jahreszeit dafür, dass unter AMB 30 keine zu starke Frost- oder Eisbildung stattfindet. Mit der Kondensatauf- fangwanne kann Kondenswasser aufgenommen und ab- geleitet werden.

  • Seite 9: Für Den Installateur

    Aufstellung Dazu zählen Enteisung, Stopp bei max./min. Temperatur, Umwälzpumpen, Umschaltventile, Kompressorblockierung AMB 30 wird im Freien auf einer festen und ebenen Unter- in NIBE F1330 und Einschaltung des Tropfschalenerwärme- lage, vorzugsweise einem Betonfundament, aufgestellt. AMB 30 sollte nicht an Wänden zu Schlafzimmern usw.

  • Seite 10: Rohranschluss/Durchflussmesser Allgemeines

    Alle Rohrleitungen im Außenbereich sind gegen auf der Website www.nibe.de unter "Anschluss" abrufbar Kondensation zu isolieren. sind. AMB 30 ist am oberen Anschluss (XL7, Austritt des Wärme- quellenmediums) mithilfe des Entlüftungsventils (nicht im Lieferumfang enthalten) zu entlüften, das am Rohr ange- bracht wird.

  • Seite 11: Dimensionierung Des Druckausdehnungsgefäßes

    Wenn bei einer Installation mit Hybrid- oder Außenluftbe- (XL7) Wärmequel- DN40 Cu 42 trieb Ethylenglykol (40%) eingesetzt wird, ist das Druckaus- lenmedium aus dehnungsgefäß gemäß dem folgenden Diagramm zu di- mensionieren. 800 1000 1200 1400 1600 1800 2000 AMB 30...

  • Seite 12: Schlauchanschluss An Kondensatauffangwanne

    Elektroheizband (nicht im Lieferumfang enthal- ten, Anschluss erfolgt extern) erwärmt werden, um eine Frostgefahr auszuschließen. Verlegen Sie das Rohr mit einem Gefälle von AMB 30. Isolieren Sie das Rohr (mind. 19 mm Isolierung) im Außen- bereich auf seiner gesamten Länge.

  • Seite 13: Anschluss Allgemeines

    Wenn die Umgebungstemperatur unter +5 bis +6°C sinkt, Wechselventil muss das Luftmodul enteist werden. Die intelligente Steuerung in AMB 30 sorgt dafür, dass die Enteisung stets optimal und komplett bedarfsgesteuert stattfindet. Schmutzfilter Bei Temperaturen über ca. +3°C erfolgt eine passive Entei- Hilfsrelais sung.

  • Seite 14: Abkürzungen

    Umwälzpumpe, WQM Schmutzfilter EP40 Enteisungsset EP17 Wärmetauscher, Enteisung Umwälzpumpe, Enteisung QN20 Umschaltventil, Enteisung EP100 AMB 30 1 (Master) BT21 Fühler, Abluft BT27 Fühler, WQM, Kollektor aus EP101 AMB 30 2 (Slave) EP102 AMB 30 3 (Slave) EP103 AMB 30 4 (Slave)

  • Seite 15: Amb 30 Angeschlossen (Außenluftbetrieb) An Nibe F1330

    Für den Installateur Anschluss AMB 30 angeschlossen (Außenluftbetrieb) an NIBE F1330 -FL2 -CM4 -EB1 -EB100-BT25 -GP10 -QM40 -QM41 -RN16 -RM5 -EB100-BT1 -EP40-EP17 -EP40-GP5 -RN15 -QM32 -QN10 -AA25 -CP1 -EB100 -AA25-BT28 -EP100 -QM60 -RN10 -EP40 -RM10 -BT27 -QM64 -EB2 -QN20 -EB100...

  • Seite 16: Mehrere Amb 30-Einheiten Angeschlossen (Außenluftbetrieb) An Mehrere Nibe F1330-Einheiten

    Für den Installateur Anschluss Mehrere AMB 30-Einheiten angeschlossen (Außenluftbetrieb) an mehrere NIBE F1330-Einheiten AMB 30...

  • Seite 17: Mehrere Amb 30-Einheiten Angeschlossen (Hybridbetrieb) An Mehrere Nibe F1330-Einheiten

    Für den Installateur Anschluss Mehrere AMB 30-Einheiten angeschlossen (Hybridbetrieb) an mehrere NIBE F1330-Einheiten AMB 30...

  • Seite 18: Elektrischer Anschluss

    Verlegen der Leitungen sind die gelten- den Vorschriften zu berücksichtigen. HINWEIS! Bei der Elektroinstallation ist die spannungsführende externe Steuerung zu beachten. HINWEIS! Die Wärmepumpe darf bei der Installation von AMB 30 nicht mit Spannung versorgt werden. Abdeckungsdemontage und Verlegung des Stromversorgungskabels AMB 30...

  • Seite 19: Allgemeines

    Motorcharakteristik ”C” aufweisen. Hinweise zur Si- cherungsgröße entnehmen Sie dem Abschnitt ”Techni- sche Daten”. AMB 30 ist mit einem allpoligen Schalter für die Strom- versorgung ausgestattet. Daher ist das Stromversorgungs- UB2-4 kabel von AMB 30 mit einem Betriebsschalter zu verbin-...

  • Seite 20: Zusammenschluss Mehrerer Amb 30-Einheiten

    (siehe Abbildung). Ein geeignetes Kabel ist z.B. LiYY 3x0.50. Der Umgebungsfühler (BT28) ist an einem Ort ohne Son- neneinstrahlung in der Nähe des Lufteinlasses für AMB 30 anzubringen. Der Fühler wird mit Anschlussklemme X8:1 und X8:2 an der Relaiskarte (AA6) verbunden (siehe Abbildung). Ver- wenden Sie einen 2-Leiter mit einem Mindestkabelquer- schnitt von 0,5 mm².

  • Seite 21: Anschluss Der Umwälzpumpe Für Die Enteisung (Gp5)

    HINWEIS! AA6-X3 GP2 wird nur in der Haupteinheit (bei der Installation HINWEIS! mehrerer AMB 30-Einheiten) und nur bei Installatio- nen mit Hybridbetrieb angeschlossen. GP5 wird nur in der Haupteinheit angeschlossen (bei der Installation mehrerer AMB 30-Einheiten). Anschluss der Umschaltventile bei Hybridbe- trieb (QN21 und QN22) Anschluss des Umschaltventils für die Enteisung...

  • Seite 22: Anschluss Der Regeleinheit, Bcu 30 (Aa25)

    Anschlussklemme -COM1 an der Relaiskarte (AA6) verbun- den (siehe Abbildung). Ein geeignetes Kabel ist z.B. LiYY 4x0.50. HINWEIS! Die Regeleinheit wird nur in der Haupteinheit ange- schlossen (bei der Installation mehrerer AMB 30-Ein- heiten). Regeleinheit, BCU 30 AMB 30 COM1...

  • Seite 23: Anschluss, Kompressorblockierung In Nibe F1330 Bei Der Enteisung

    Anschluss an F1330 mit einer AMB 30-Einheit Anschlussklemme X6:1 und X6:3 an der Relaiskarte (AA6) in AMB 30 werden mit F1330 und X4:1 sowie X4:2 (Kom- pressor A) verbunden, der mit J5:1 (von X4:1) und J5:2 (von X4:2; Kompressor B) überbrückt wird.

  • Seite 24: Umschaltung Des Niederdruckpressostats In Nibe F1330

    Für den Installateur Elektrischer Anschluss 2. Verwenden Sie die beiliegenden Aufsatzklemmen Umschaltung des Niederdruckpressostats in (AMB 30), um die Eingangskabel mit den Kabeln für NIBE F1330 (nicht Hybridsysteme) den oberen Niederdruckpressostat (LP2, siehe Abbil- dung) zu verbinden. Bei einer Installation mit NIBE F1330 muss der Niederdruck- pressostat (LP) im jeweiligen Kältemodul (A und B) von...

  • Seite 25: Inbetriebnahme Und Einstellung Vorbereitungen

    7. Starten Sie die Wärmepumpe gemäß den Anweisun- gen für die Inbetriebnahme. 8. Ändern Sie die Einstellung in Menü 9.1.9 in NIBE F1330 auf "Ein". 9. Ändern Sie die Einstellung in Menü 9.1.12 in NIBE F1330 auf "Ein".

  • Seite 26: Fühlerpositionierung Fühlerdaten

    1,739 0,400 1,439 0,336 1,246 0,293 1,061 0,252 BT28 Fühler, Umgebung 0,908 0,217 BT21 Fühler, Fortluft 0,779 0,187 BT26 Fühler, Kollektor, Eintritt des Wärmequellenmedi- 0,672 0,163 ums in die Wärmepumpe bei Hybridbetrieb BT27 Fühler, Kollektor, Austritt des Wärmequellenmedi- AMB 30...

  • Seite 27: Sonstiges

    Um zum vorherigen Menü zurückzukehren, navigieren Sie zum obersten Eintrag und drücken [-]. Service Beschreibung Systemtyp In diesem Menü können Sie den System- typ auswählen, mit dem AMB 30 verbun- den wurde. Einstellungen In diesem Menü können Sie anlagenspe- zifische Einstellungen vornehmen. Test manuell In diesem Menü...
  • Seite 28 Differenz überschritten wurde. Er hält an, wenn die Temperaturdifferenz Konfiguration Hier wählen Sie den Systemtyp aus, mit um ca. 1°C unter den eingestellten Wert dem AMB 30 verbunden wurde. gesunken ist. Einstellbereich: Hybrid, Luft. Die Mindestlaufzeit des Ventilators be- trägt 60 min.
  • Seite 29 Temperaturdifferenz den eingestellten zänderung zwischen den Fühlern BT28 Wert unterschreitet. (Umgebung) und BT27 (Wärmequellen- Einstellbereich: 0,1 bis 2,0 K medium aus) die Enteisung von AMB 30 starten soll. Voreingestellter Wert: 1,0 K Die Enteisung startet, wenn die Tempe- raturdifferenz den eingestellten Wert Max zeit Hier legen Sie die maximal zulässige...
  • Seite 30 Vent.niedr Einstellungen Vent.hoch Test manuell QN20 (K12) Nur luft Hier geben Sie vor, bei welcher Umge- Verdichter bungstemperatur (BT28) AMB 30 im Hy- Heizung GP5 (K11) bridbetrieb auf ausschließlichen Außen- GP2 (K10) luftbetrieb umstellen soll. QN21 (K13) QN22 (K14) Der ausschließliche Außenluftbetrieb...
  • Seite 31 Sonstiges Steuerung Test manuell Beschreibung Verdichter Hier wählen Sie aus, ob der Kompressor in NIBE F1330 in Betrieb sein soll. Einstellbereich: ein/aus Heizung Hier stellen Sie ein, ob Kondenswannen- heizung (EB11) und Tropfschalenerwär- mer (EB12) arbeiten sollen. Einstellbereich: ein/aus GP5 (K11) Hier stellen Sie ein, ob die Umwälzpum-...

  • Seite 32: Alarmverwaltung

    Wärmequellenmedium ein (BT26): Anzeige nur bei Hybridbetrieb. Kommunikation Länger als 3 min keine Kommunikati- Der Betrieb von AMB 30 und Kom- Der Alarm wird automatisch zurück- on zwischen Display und AMB 30 pressor in NIBE F1330 wird gestoppt. gesetzt, wenn die Kommunikation (Master-Einheit, wenn mehrere Ein- wiederhergestellt wird.

  • Seite 33: Schaltplan

    Sonstiges Schaltplan Schaltplan AMB 30...
  • Seite 34 Sonstiges Schaltplan AMB 30...
  • Seite 35 Sonstiges Schaltplan AMB 30...

  • Seite 36: Übersetzungstabelle

    Ventilator Green Grün KB in to heat pump Wärmequellenmedium ein zur Wärmepumpe KB out from airmodule Wärmequellenmedium aus vom Luftmodul Relay board Relaiskarte Supply Voltage Strom-/Spannungsversorgung To next airmodule Zum nächsten Luftmodul Yellow Gelb White Weiß (Optional) (Sonderzubehör) AMB 30...

  • Seite 37: Technische Daten

    Sonstiges Technische Daten Technische Daten Position der Komponenten EP12 BT21 BT27 AA6-F1 UB2-4 UB5-7 EB12 EB11 AMB 30...
  • Seite 38 Tropfschalenerwärmer EP12 Luftaggregat, Kollektor Wärmequellenmedium Sicherungsautomat Ventilator Kabeldurchführung, Stromversorgung UB2-4 Kabeldurchführung, Umwälzpumpen und Um- schaltventile UB5-7 Kabeldurchführung, Kommunikationskabel Anschlussklemme, Stromversorgung, Nullleiter und Erdung Anschluss, Wärmequellenmedium ein Anschluss, Wärmequellenmedium aus Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. AMB 30...

  • Seite 39: Schalldruckpegel

    Die Schalldruckpegel werden durch weitere Wände, Schalldruckpegel Mauern, Höhenunterschiede im Gelände usw. modifiziert AMB 30 wird oft an einer Hauswand aufgestellt. Die da- und sind daher lediglich als Richtwerte zu betrachten. durch entstehende Geräuschausbreitung ist zu beachten. AMB 30 arbeitet je nach Außentemperatur mit niedriger Sorgen Sie bei Aufstellung und Ausrichtung dafür, dass...

  • Seite 40: Maße Und Abstandskoordinaten

    Sonstiges Technische Daten Maße und Abstandskoordinaten Ø700 Elintag Stromanschluss 1095 1175 Ø 30 1205 Fritt utrymme Serviceutrymme Min. avstånd vid användning av flera AMB30 Fritt utrymme framför AMB 30...

  • Seite 41: Technische Daten

    13,2/6,4/2,1 17,7/9,3/1,9 23,5/11,6/2,0 34/18,0/1,9 Hybridsystem gemeinsam mit F1330 Siehe technische Daten in der Montage- und Wartungsanleitung für die Wärmepumpe. Sonstiges AMB 30 Betriebsspannung 400 V 3NAC 50Hz Wärmequellenmedium, nur Außenluftbetrieb Ethylenglykol (40%) Wärmequellenmedium, Hybridbetrieb Ethylenglykol (40%) oder Ethanol (28%) Luftstrom, niedrige/hohe Ventilatordrehzahl...
  • Seite 42 Sonstiges Technische Daten Betriebsbereich AMB 30 Außenluftbetrieb (nicht Hybridbetrieb) AMB 30 gemeinsam mit NIBE F1330 22 kW AMB 30 gemeinsam mit NIBE F1330 30 bis 60 kW Druckverlust AMB 30 Außenluftbetrieb (nicht Hybridbetrieb) bei Ethylenglykol 40% Volumenprozent AMB 30...

  • Seite 43: Beiliegende Komponenten

    DN 80 (60 bis 80 kW) SVH 65 Art.nr.: 067 108 DN 180 (120 bis 180 kW) Regelset NIBE BCU 30 wird für Systeme mit AMB 30 erfor- dert. Pro Anlage kann jeweils nur ein Regelset genutzt werden. Inhalt: Regeleinheit, Umgebungsfühler und Fühler.

  • Seite 44: Maßnahmen Bei Betriebsstörungen

    Sicherungsautomat zurück. Bei erneutem HINWEIS! Auslösen der Sicherung ist der Installateur zu verständigen. Geben Sie beim Schriftverkehr mit NIBE stets die Seri- ennummer des Produkts an. Ursache: Außentemperatur liegt unter dem Vorgabe- _ _ _ _ _ _ _ _ _ _ _ _ _ _ wert in Menü...
  • Seite 45 AMB 30...
  • Seite 46 AMB 30...
  • Seite 48 Puh: 09-274 697 0 Fax: 09-274 697 40 E-mail: info@nibe.fi www.nibe.fi AIT France, 10 rue des Moines, 67500 Haguenau Tel : 03 88 06 24 10 Fax : 03 88 06 90 15 E-mail: info@nibe.fr www.nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk www.nibe.co.uk...
