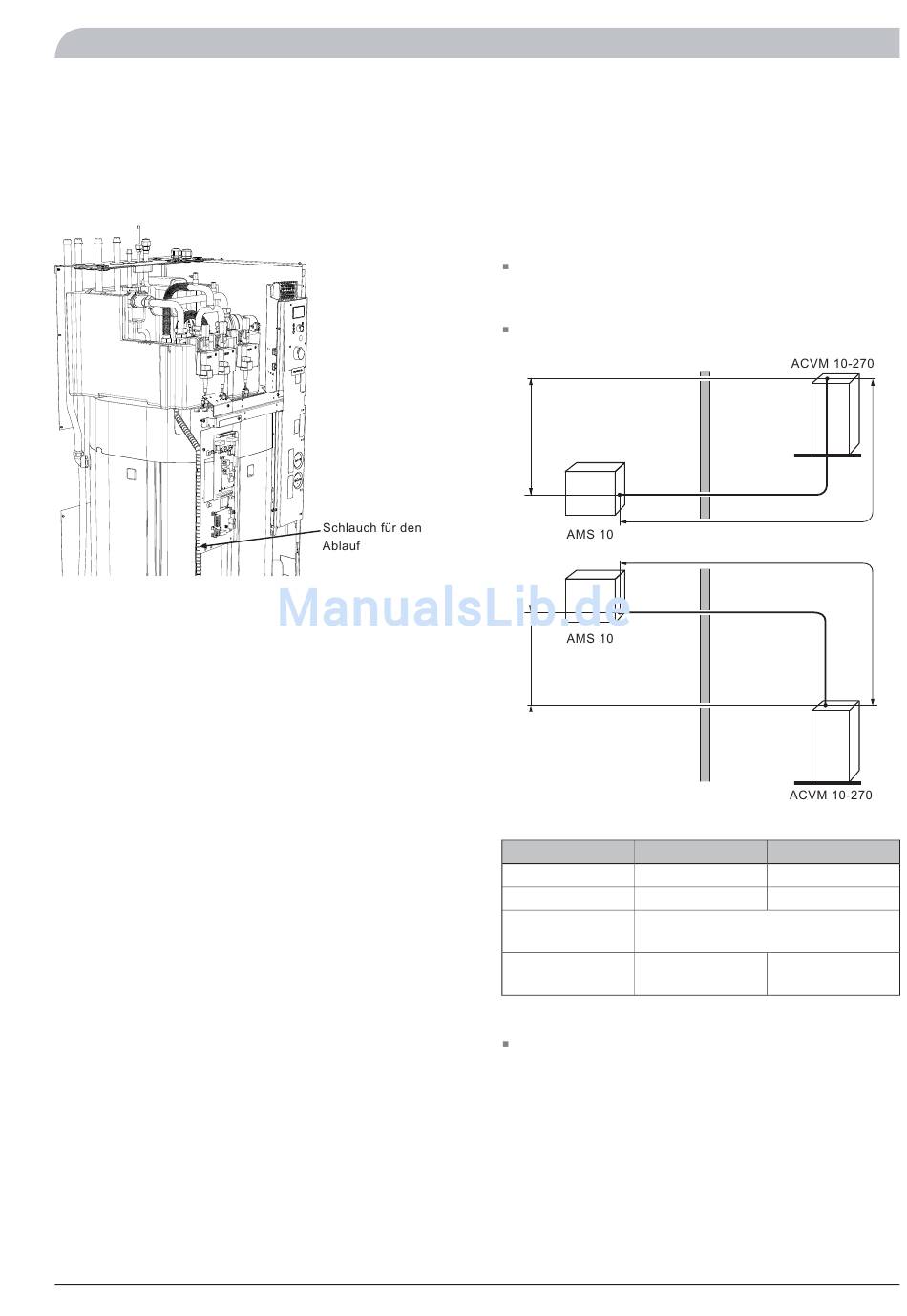

Kondensatablauf Wärmetauscherteil
ACVM 10-270 ist mit einem Ablauf am Wärmetauscherteil
ausgestattet. Ein Schlauch leitet eventuell vorhandenes Überlauf-
wasser an der Elektronik des Produkts vorbei, um die Gefahr für
Beschädigungen zu minimieren. Bei Bedarf lässt sich eine
Schlauchverlängerung anschließen.
Anschluss des Kältemittelrohrs (nicht im Liefer-
umfang)
Die Installation des Kältemittelrohrs erfolgt zwischen Außenmo-
dul AMS 10 und ACVM 10-270.
Die Installation muss gemäß den geltenden Vorschriften vorge-
nommen werden.
Begrenzungen
Max. Rohrlänge AMS 10-8 (L): 30 m.
Max. Rohrlänge AMS 10-12 (L): 12 m für Art.nr. 064030, 30
m für Art.nr. 064034.
Maximaler Höhenunterschied (H): ±7 m.
H
H
Rohrabmessungen und -material
Rohrabmessungen
Anschluss
Material
Minimale Material-
stärke
Rohranschluss
Führen Sie die Rohrinstallation mit geschlossenen Serviceven-
tilen (QM35, QM36) aus.
NIBE™ SPLIT
Für den Installateur
Rohrinstallation
Gasrohre
Flüssigkeitsrohre
Ø15,88 mm (5/8")
Ø9,52 mm (3/8")
Flare - (5/8")
Flare - (3/8")
Kupfer Qualität SS-EN 12735-1 oder
C1220T, JIS H3300
1,0 mm
0,8 mm
L
L
19
