E s p a ñ o l

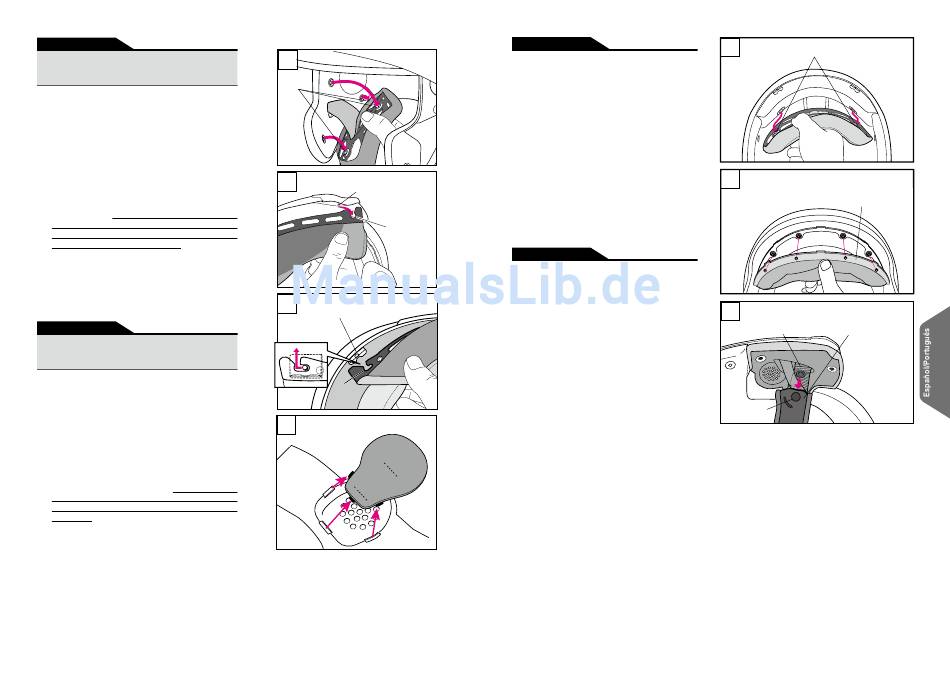

Montar y desmontar las piezas
interiores
Siga los procedimientos siguientes para montar o
desmontar las piezas interiores. Abra la cubierta frontal
por completo antes de montar o desmontar tales
piezas.
Cómo desmontar las piezas interiores
1. Desmontar las almohadillas de mejilla
Para desmontar el acolchado lateral, soltar los 3
clips y tirar de la patilla (a) del enganche (A) del
acolchado lateral. Seguidamente, tirar de la patilla
(b) del enganche (B) del acolchado lateral. No
tire con fuerza. Asegúrese de tirar primero de la
muesca delantera (a). Si tira de la muesca trasera
(b) antes de tirar de la muesca delantera (a),
puede que la placa resulte dañada.
2. Desmontar las almohadillas auditivas
Desabroche los 3 corchetes de la placa partiendo
de la base, según muestra la figura. Extraiga la
almohadilla auditiva. Extraiga la otra almohadilla
del mismo modo.
P o r t u g u ê s
Remoção e instalação de
componentes interiores
Aplicar os seguintes procedimentos para remover
o u i n s t a l a r o s c o m p o n e n t e s i n t e r i o r e s . A b r i r
completamente o módulo deslocável ao remover ou
instalar os componentes interiores.
Remoção de componentes interioress
1. Remoção de chumaços para face
Para remover o chumaço, desapertar as 3 molas
e retirar o encaixe (a) do suporte do chumaço (A).
Em seguida, retirar o encaixe (b) do suporte do
chumaço (B). Não aplicar força. Retirar primeiro o
encaixe dianteiro (a). Se retirar o encaixe traseiro
(b) antes do encaixe (a), a placa pode ficar
danificada.
2. Remoção dos chumaços para as orelhas
T i r a r o s 3 g r a m p o s d o s s u p o r t e s c o m o
demonstrado na imagem. Remover o chumaço
para a orelha. Remover o outro chumaço para a
orelha da mesma forma.
64
1
Corchete
Clic
2
Enganche del acolchado lateral
(A)
Suporte do chumaço
(A)
a
3
Enganche del acolchado lateral
(B)
Suporte do chumaço
(B)
b
4
E s p a ñ o l
3. Desmontar la almohadilla central
Abra los 2 corchetes de la parte trasera (figura 5)
y los 4 corchetes de la parte delantera (figura 6).
Extraiga la almohadilla central.
4. Desmontar las fundas de correa
Quite la almohadilla de mejilla y abra el
corchete de la funda de correa. Extraiga la
funda de la correa. Extraiga las otras fundas
del mismo modo.
P o r t u g u ê s
3. Remoção do chumaço central
Desapertar os 2 fechos de trás (imagem 5) e
os 4 fechos da frente (imagem 6). Remover o
chumaço central.
4. Remoção da protecção do fecho
Remover o chumaço para a face e desapertar
o fecho. Remover a protecção do fecho.
Remover a outra protecção do fecho da
mesma forma.
5
Corchete
Clic
6
Placa
Placa
7
Funda de correa
Correa de sujeción
Protecção do fecho
p Correia do queixo
r a
s t
n
h i
C
Corchete
Clic
65
