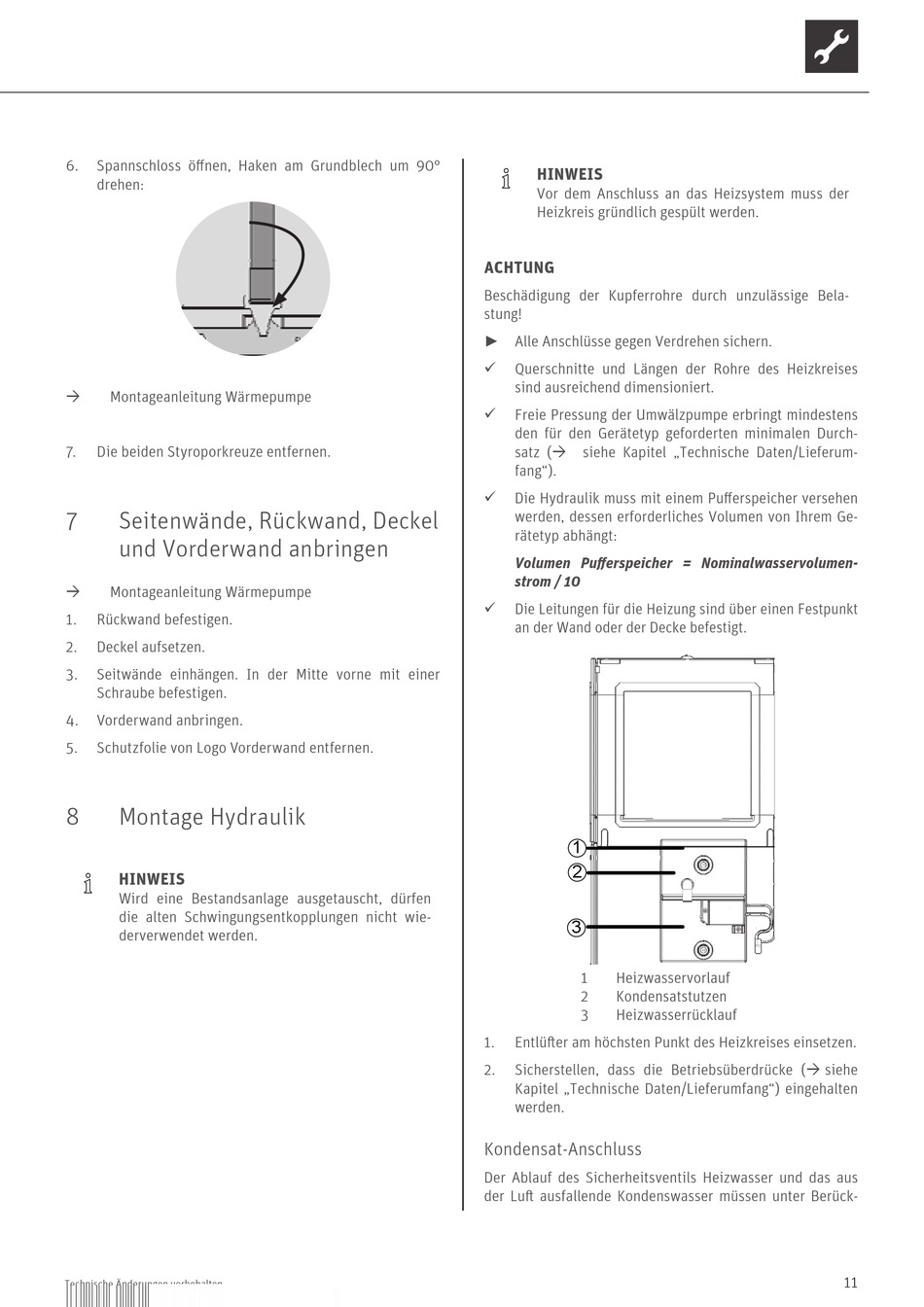

Seitenwände, Rückwand, Deckel Und Vorderwand Anbringen; Montage Hydraulik; Kondensatanschluss - Roth AuraModul FR 8 Bedienungsanleitung

6. Spannschloss öffnen, Haken am Grundblech um 90°
drehen:
Montageanleitung Wärmepumpe

7. Die beiden Styroporkreuze entfernen.
7 Seitenwände, Rückwand, Deckel
und Vorderwand anbringen
Montageanleitung Wärmepumpe

1. Rückwand befestigen.
2. Deckel aufsetzen.
3. Seitwände einhängen. In der Mitte vorne mit einer
Schraube befestigen.
4. Vorderwand anbringen.
5. Schutzfolie von Logo Vorderwand entfernen.
8

Montage Hydraulik

HINWEIS
Wird eine Bestandsanlage ausgetauscht, dürfen
die alten Schwingungsentkopplungen nicht wie-
derverwendet werden.
Technische Änderungen vorbehalten
HINWEIS
Vor dem Anschluss an das Heizsystem muss der
Heizkreis gründlich gespült werden.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige Bela-
stung!
► Alle Anschlüsse gegen Verdrehen sichern.
 Querschnitte und Längen der Rohre des Heizkreises
sind ausreichend dimensioniert.
Freie Pressung der Umwälzpumpe erbringt mindestens

den für den Gerätetyp geforderten minimalen Durch-
satz ( siehe Kapitel „Technische Daten/Lieferum-
fang").
 Die Hydraulik muss mit einem Pufferspeicher versehen
werden, dessen erforderliches Volumen von Ihrem Ge-
rätetyp abhängt:
Volumen Pufferspeicher = Nominalwasservolumen-
strom / 10
 Die Leitungen für die Heizung sind über einen Festpunkt
an der Wand oder der Decke befestigt.
1
2
3
1 Heizwasservorlauf
2 Kondensatstutzen
3 Heizwasserrücklauf
1. Entlüfter am höchsten Punkt des Heizkreises einsetzen.
2. Sicherstellen, dass die Betriebsüberdrücke ( siehe
Kapitel „Technische Daten/Lieferumfang") eingehalten
werden.
Kondensat-Anschluss
Der Ablauf des Sicherheitsventils Heizwasser und das aus
der Luft ausfallende Kondenswasser müssen unter Berück-
11
