6.2.3.2
Regulierung der Förderhöhe der Pumpe
Die Verstellpumpe regelt die Förderhöhe, um diese bei Änderung des Durchsatzes konstant auf dem eingestellten Wert zu
halten (innerhalb der Betriebsgrenzwerte der Pumpe).
Die Förderhöhe kann durch Einwirken mit einem Schraubenzieher auf die Einstellschraube am Elektromotor der Pumpe
eingestellt werden.
Die Einstellschraube hat einen begrenzten Lauf, weniger als eine Umdrehung, zwischen dem Mindestwert (0 bar) und dem
Höchstwert (10 bar).
Die Einstellschraube nicht über den Anschlag hinaus drehen, damit sie nicht beschädigt wird.
Verringern der werksseitig eingestellten Förderhöhe:
- Prüfen, dass die Anlage unter Druck ist und den Hahn unterhalb der Einheit schließen;
- Die Stromversorgung der Pumpe einschalten und prüfen, dass der Verdichter sich nicht einschaltet. Nachdem die Pum-
pe eingeschaltet wurde, hält diese an, sobald der eingestellte Druckwert erreicht ist.
- Die auf der Abbildung mit "1" gekennzeichnete Schutzkappe abnehmen;
- den Hahn unterhalb der Pumpe leicht öffnen, bis die Pumpe anläuft;
- Die Einstellschraube mit dem Schraubenzieher gegen den Uhrzeigersinn drehen und den Druckwert dabei oberhalb
des Hahns ablesen. So lange drehen, bis der Manometerzeiger den gewünschten Wert erreicht hat;
- Sicherstellen, dass der Druck sich auf dem gewünschten Wert stabilisiert hat;
- Wenn notwendig, leichte Änderungen vornehmen, indem die Einstellschraube nach rechts oder nach links gedreht wird.
Sich vergewissern, dass der gewählte Druckwert innerhalb der auf dem Anlagenschild angegebenen Werte
liegt.
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.

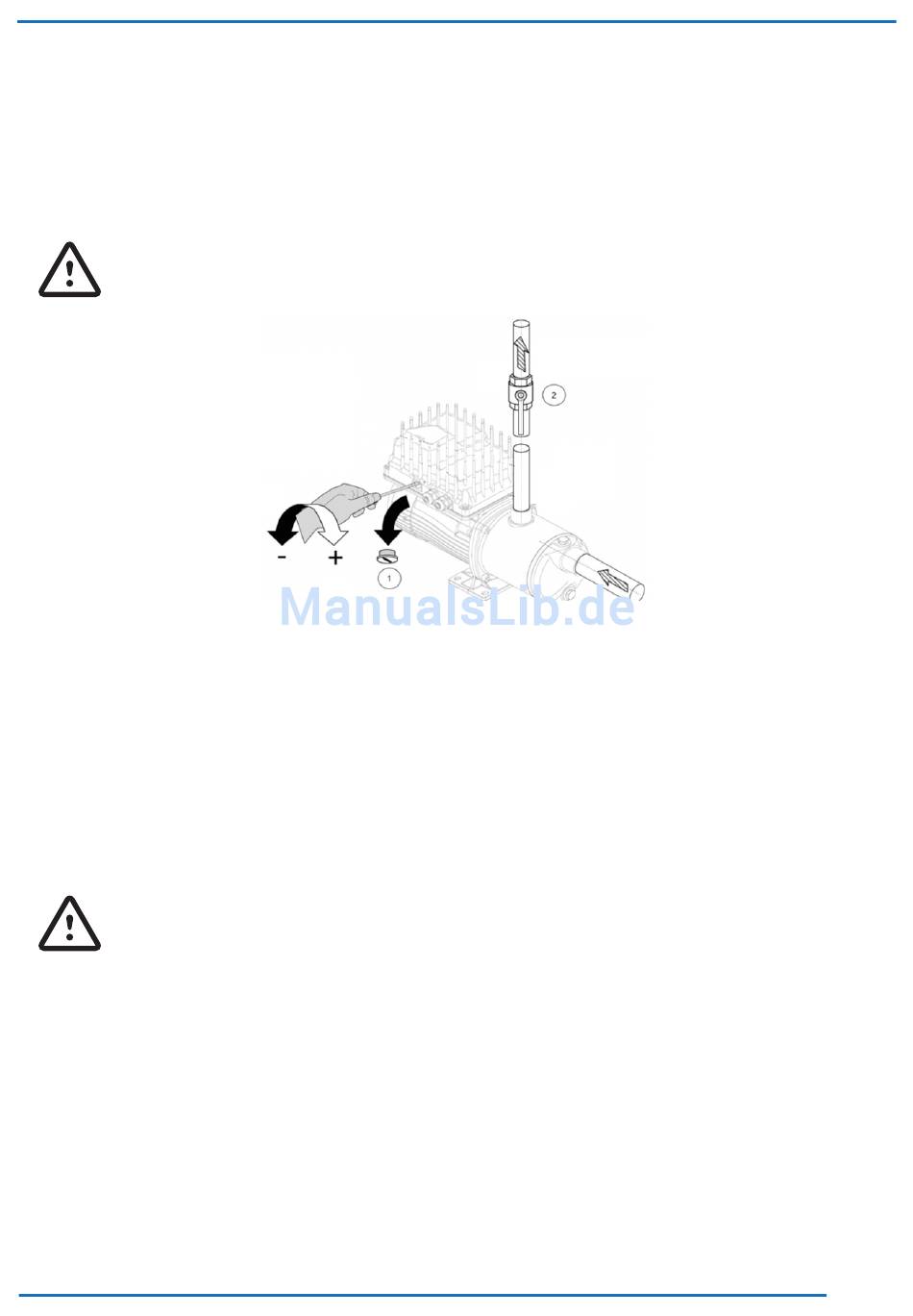

Abb. 23 Regulierung der Pumpe
Übersetzung der Originalanleitungen
