BlueBox Epsilon Echos series Montage- Und Betriebsanleitung Seite 22

Falls ein Kran verwendet wird, Hebegurte um die Einheit legen und geeignete Hebeschläuche benutzen (nicht im Lieferum-
fang der Einheit enthalten), die in die Öffnungsschlitze an der Basis der Einheit einzuführen sind.

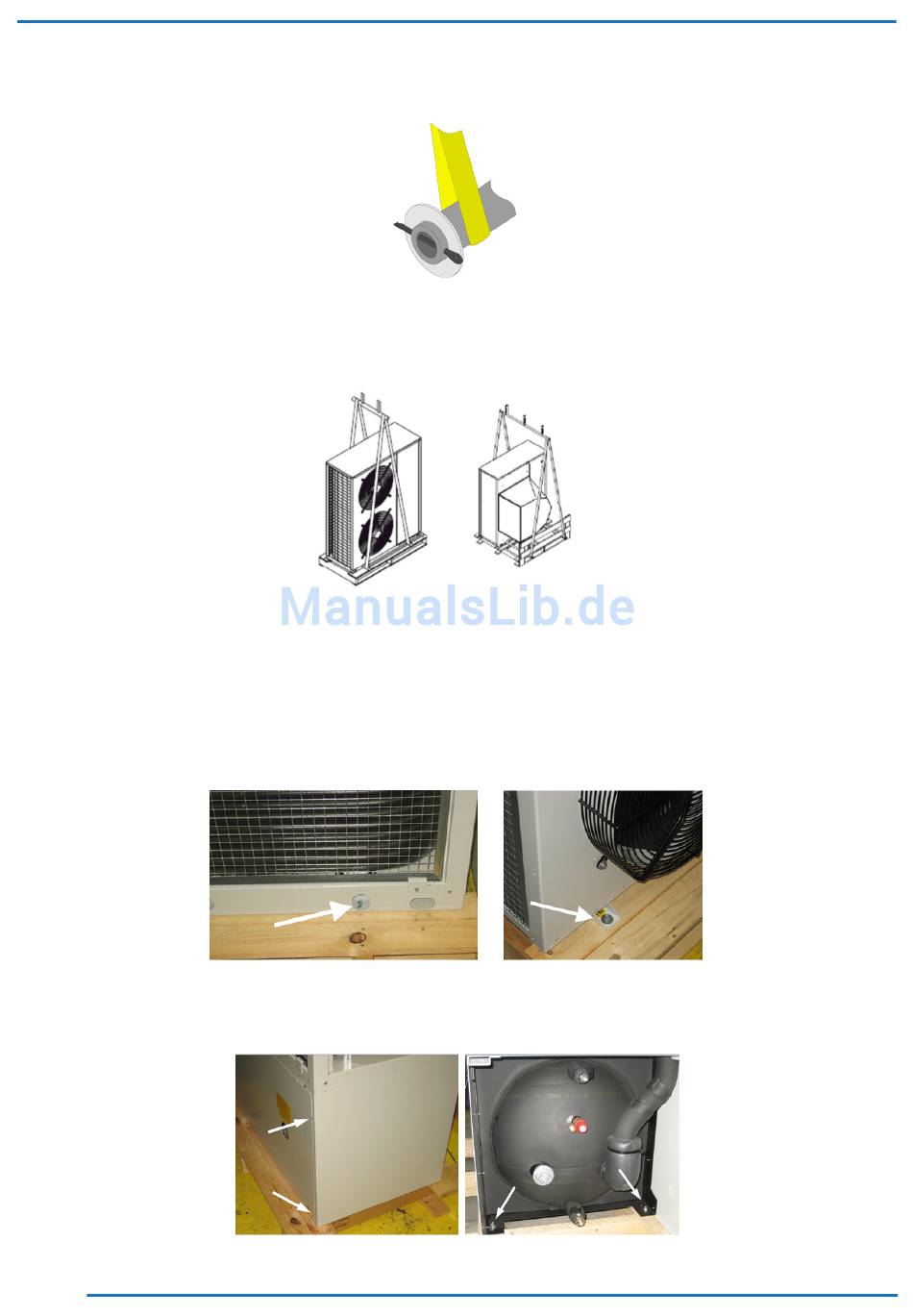

Abb. 5 Detail der Befestigung der Hebegurte an den Hebeschläuchen.
Die Verwendung einer der Breite der Einheit angepassten Traverse ist obligatorisch, um beim Heben Stabilität zu gewähr-
leisten. An den oberen Kanten müssen geeignete Schutzabdeckungen vorgesehen werden, um zu vermeiden, dass die
Seile mit der Einheit in Berührung kommen. Diese Vorsichtsmaßnahme ist nicht nötig, wenn die Einheit in einer starren
Verpackung geliefert wird.
Abb. 6 Anheben mit Kran
Zur eventuellen Anbringung von Schwingungsdämpfern unter dem Sockel der Einheit ist diese nicht mehr als 200 mm vom
Boden anzuheben; dabei vermeiden, dass sich Teile des Körpers unter der Einheit befinden.
Vor dem Entnehmen der Palette die diese an der Einheit befestigenden Schrauben lösen. Hierzu einen 10mm-Steckschlüs-
sel verwenden.
Je nach Einheitstyp befinden sich die die Palette befestigenden Schrauben in unterschiedlichen Positionen.
Bei Einheiten ohne Tank befinden sich die Schrauben im Befestigungsbügel oder sind durch die Öffnungen im Sockel
sichtbar.
Abb. 7 Besondere Positionen der Befestigungsschrauben an der Palette bei Einheiten ohne Tank
Bei den Einheiten mit Tank müssen die Seitenverkleidungen entfernt werden, um Zugang zu den die Einheit an der Palette
befestigenden Schrauben zu erhalten.
Abb. 8 Besondere Positionen der Befestigungsschrauben an der Palette bei Einheiten mit Tank
22
Übersetzung der Originalanleitungen Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
