5.7.5

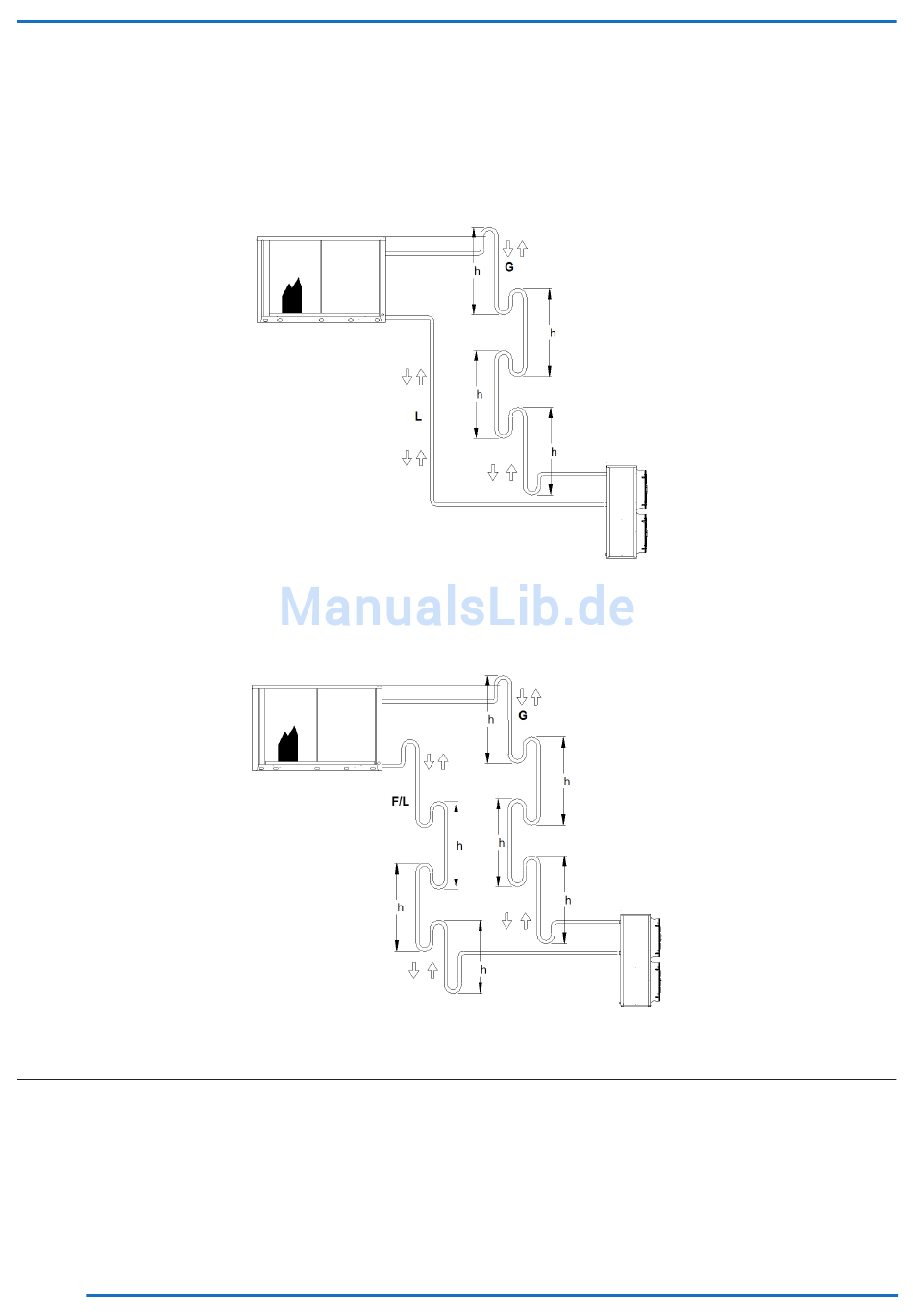

Ausführung LE/HP: unterhalb des Remote-Austauschers installierte Einheit
Einen Siphon an der Ansaug-/Druckleitung "G" stromauf des Verdampfers installieren, um bei stillstehender Einheit ein
Rückfließen des Kühlmittels in den Verdichter zu vermeiden.
An den vertikalen Abschnitten der Ansaug-/Druckleitung "G" müssen Siphons angebracht werden, um den Rückfluss des
Öls zum Verdichter zu erleichtern. Die Höhe "H" muss kleiner als 4 Meter sein.
Die horizontalen Abschnitte der Ansaug-/Druckleitung "G" dürfen keine Gefälle aufweisen.
Für Einheiten der Serie mit invertergesteuertem Verdichter
Zusätzlich zu diesen Maßnahmen müssen an den vertikalen Abschnitten der Flash Gas- und Flüssigkeitsleitung "F/L" müs-
sen Siphons angebracht werden, um den Rückfluss des Öls zum Verdichter zu erleichtern. Die Höhe "H" muss kleiner als
4 Meter sein.
5.8 Expansionsventil
Die Einheiten "LE" und "LE/HP" können zusätzlich mit einem Expansionsventil ausgestattet werden, das der Installateur
sorgfältig auf dem Remote-Austauscher installieren muss.
Das gelieferte Expansionsventil wurde bezüglich der Größe so gewählt, dass es den Betriebsbedingungen entspricht, für
die die Einheit bestimmt ist.
Bei der Installation muss die Dokumentation, die dem Ventil beigelegt ist, beachtet werden.
Für Einheiten der Serie mit invertergesteuertem Verdichter
Bei den mit invertergesteuertem Verdichter ausgestatteten Einheiten ist das elektronische Expansionsventil immer werks-
seitig an der Einheit installiert.
44
Übersetzung der Originalanleitungen
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
