4.7 Steuertafeln

Die Einheiten dieser Serie können mit zwei elektronischen Steuerungen mit Mikroprozessor verwaltet werden: eine parame-
trische und eine programmierbare Steuerung.
In den folgenden Abschnitten sind für beide Steuerungen die grundlegenden Vorgänge aufgeführt: Start und Stopp der
Einheit, Umschaltung vom Kühl- auf den Heizbetrieb und umgekehrt (bei Einheiten mit Wärmepumpe), Änderung des Soll-
werts.
Für die anderen Eingriffe ist Bezug auf das Handbuch des Controllers zu nehmen, das ein ergänzendes Teil der Unterlagen
der Einheit darstellt.
4.7.1

Parametrische Kontrolle

Die folgenden Anleitungen beziehen sich auf die Hauptmaske der Steuerung, die bei normalen Betriebsbedingungen an-
gezeigt wird.
4.7.1.1

Ein/Aus der Einheit

Normalerweise werden die Einheiten mit Standardprogrammierung versandt, bei der das Ein- und Ausschalten über das
Tastenfeld erfolgt. Die folgenden Anleitungen beziehen sich auf diese Konfiguration.
Zum Starten der Einheit im Kühlbetrieb über das Tastenfeld drücken Sie 5 Sekunden lang die Taste
Bei Einheiten, bei denen auch der Heizbetrieb vorgesehen ist, kann der Kühlbetrieb wie oben beschrieben eingeschaltet
werden, während der Heizbetrieb eingeschaltet wird, drücken Sie 5 Sekunden lang die Taste
Zum Ausschalten der Einheit über das Tastenfeld die Taste 5 Sekunden lang drücken, die dem am Display gezeigten Sym-
bol entspricht.
Wenn zum Ein- und Ausschalten der Einheit der digitale Eingang verwendet werden soll, muss die entspre-
chende Funktion an der Steuerung aktiviert werden.
Zur Verwaltung des Ein-/Ausschaltens der Einheit über digitalen Eingang muss ein potentialfreier Kontakt verwendet wer-
den, der zwischen den Klemmen angeschlossen wird, die auf dem Schaltplan mit "IE" oder "IE1" gekennzeichnet sind.
Bei geschlossenem Eingang schaltet sich die Einheit ein, bei geöffnetem Eingang aus.
Zum Aktivieren der Funktion Einschalten / Ausschalten über digitalen Eingang an der Steuerung ist folgendermaßen vor-
zugehen:
drücken Sie 5 Sekunden lang die Taste
wählen Sie die Parameter "H" mit den Tasten
bestätigen Sie mit der Taste
wählen Sie die Parameter "H07" mit den Tasten
bestätigen Sie mit der Taste
ändern Sie den eingestellten Wert von "00" auf "01" mit den Tasten
bestätigen Sie mit der Taste
auf die Hauptmaske zurückkehren, drücken Sie dreimal die Taste
Bei Aktivierung des Ein- und Ausschaltens über digitalen Eingang funktionieren die Tasten
aber das Einschalten und eventuell das Ausschalten der Einheit in der entsprechenden Betriebsart erst dann, wenn der
digitale Eingang geschlossen ist.
26
Übersetzung der Originalanleitungen

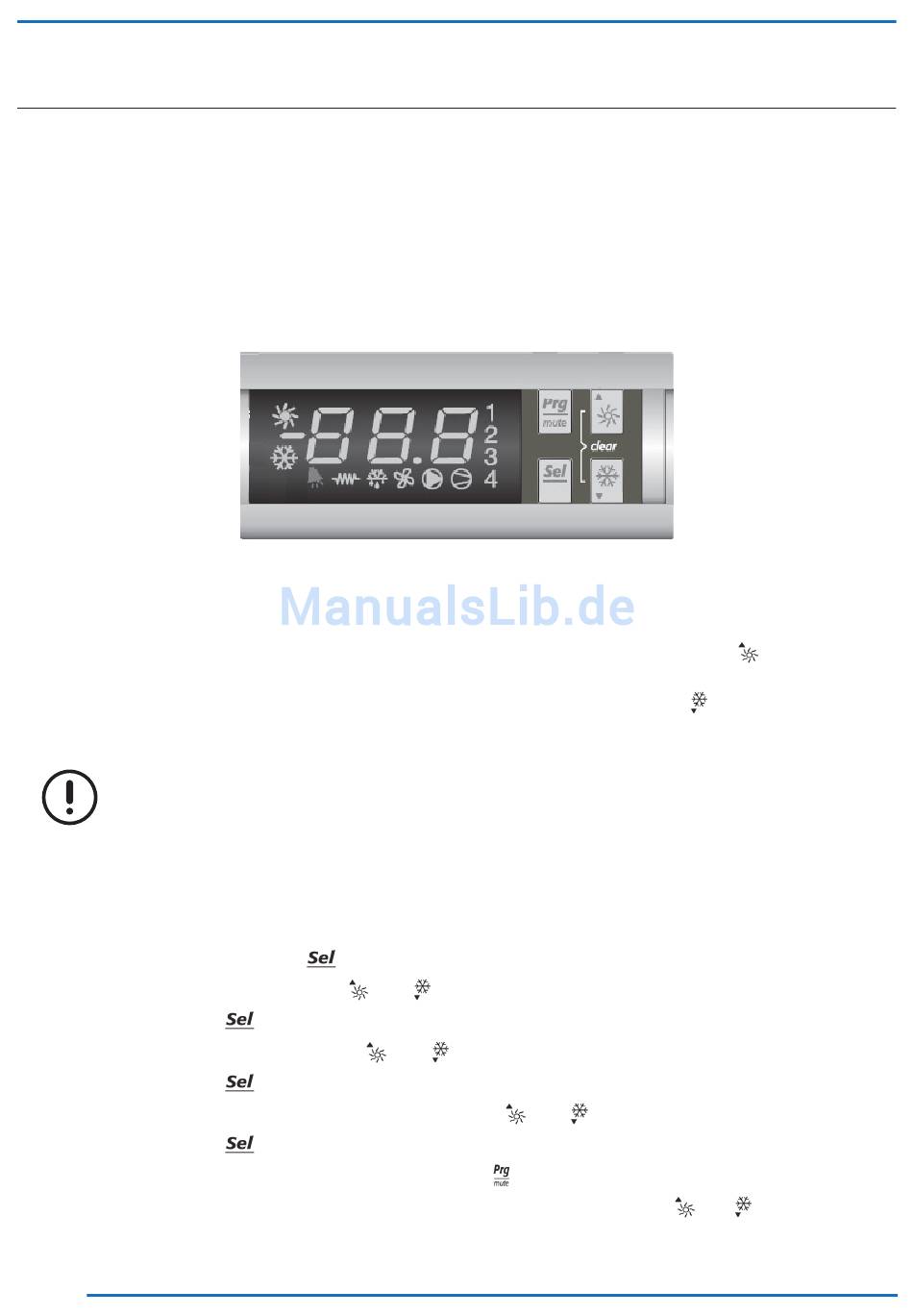

Abb. 9 Display der parametrischen Steuerung
;
oder
;
oder
;
;
;
;
oder ;
.
